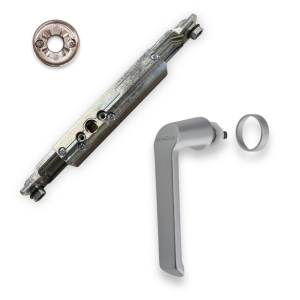

„SCHÜCO Reparaturset DIN rechts und DIN links Steckgriff, Grundrosette und Kammergetriebe mit 23 mm Schraubabstand“
Original Schüco Ersatzteil.

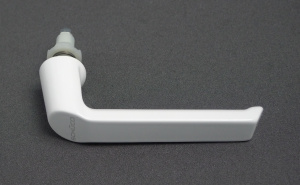

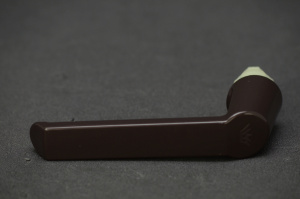

Steckgriff:
• Zur Betätigung von Dreh-, Drehkipp-, Kipp-, Stulp Öffnungselementen
• Für Öffnungsrichtungen DIN links und DIN rechts verwendbar
• Beschlagsystem: Schüco AvanTec, Schüco AvanTec SimplySmart
• Baujahr: 2005 bis Heute

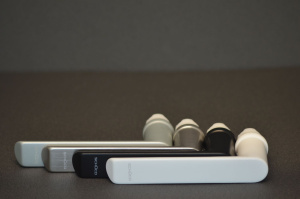

• Farbe: Silber C0 (Silver-Look), RAL 9005 (Tiefschwarz), RAL 9016 (Verkehrsweiß), INOX-Look (Edelstahl)
• Art.-Nr. 247001
• Design-Alternative für Art. Nr. 234004
• Alternativmateriale (andersfarbig): 247002, 247004, 247006
Kammergetriebe DIN links:
• Artikelnummer: 243033, (ehem. 275035)
• Schraubabstand: 23 mm
• Gewicht: 252 g
• Baujahre: 1993 - 2007 Royal S
• Baujahre: ab 2005 AWS und AvanTec
• Farbe: silber
• Material: Metall
• Beschlagssysteme: Schüco Royal S und AWS & AvanTec
• Fensterprofilsystem: Royal S und AWS
• Betätigung von Dreh-, Drehkipp- und Kipp-Beschlägen
• Öffnungsrichtung: DIN Links
• Nachfolgeartikel für Art. 223285
Kammergetriebe DIN rechts:
• Artikelnummer: 243034, (ehem. 275036)
• Schraubabstand: 23 mm
• Gewicht: 252 g
• Baujahre: 1993 - 2007 Royal S
• Baujahre: ab 2005 AWS und AvanTec
• Farbe: silber
• Material: Metall
• Beschlagssysteme: Schüco Royal S und AWS & AvanTec
• Fensterprofilsystem: Royal S und AWS
• Betätigung von Dreh-, Drehkipp- und Kipp-Beschlägen
• Öffnungsrichtung: DIN Rechts
• Nachfolgeartikel für Art. 223286
Grundrosette:
• Ser. Nr. 247083 / 247091
• Verwendbar mit allen Schüco Steckgriffen
• Für Öffnungsrichtungen DIN links und DIN rechts verwendbar
• Serie : Royal S, AvanTec, AvanTec SimplySmart
• Baujahre: ab 2005
• Material: Edelstahl
• Farbe:Silber-Look
• Abmessung BxHxT: 51,5 mm x 34 mm x 27 mm
Fenster öffnen; einen 2,5mm Imbusschlüssel in das hierfür vorgesehene Loch im Getriebe einführen; Druck ausüben und den Griff lösen (ACHTUNG: Den Griff dabei unbedingt die ganze Zeit festhalten!); Griff lösen.
Lösen der Griffrosette durch Entfernen der Sicherungsschrauben; herausdrehen der mittig im Getriebe sitzenden Schraube; aushebeln des Kammergetriebes mit Hilfe eines Spachtels; Einbau in umgekehrter Reihenfolge.
HINWEISE:
Der Griff ist ausschließlich für die o.g. Kammergetriebe geeignet und passt nicht bei Holz- oder Kunststoff-Fenstern oder Aluminium-Fenster anderer Hersteller. Das Austauschen von Beschlagteilen und das Justieren des Fensters oder der Tür sollte nur durch einen Fachmann erfolgen!
