Wählbare Ausführung: mit oder ohne Motorlager · Adapter + Mitnehmer nach Variantenauswahl (Standard SW 60 ED)
Produktbeschreibung

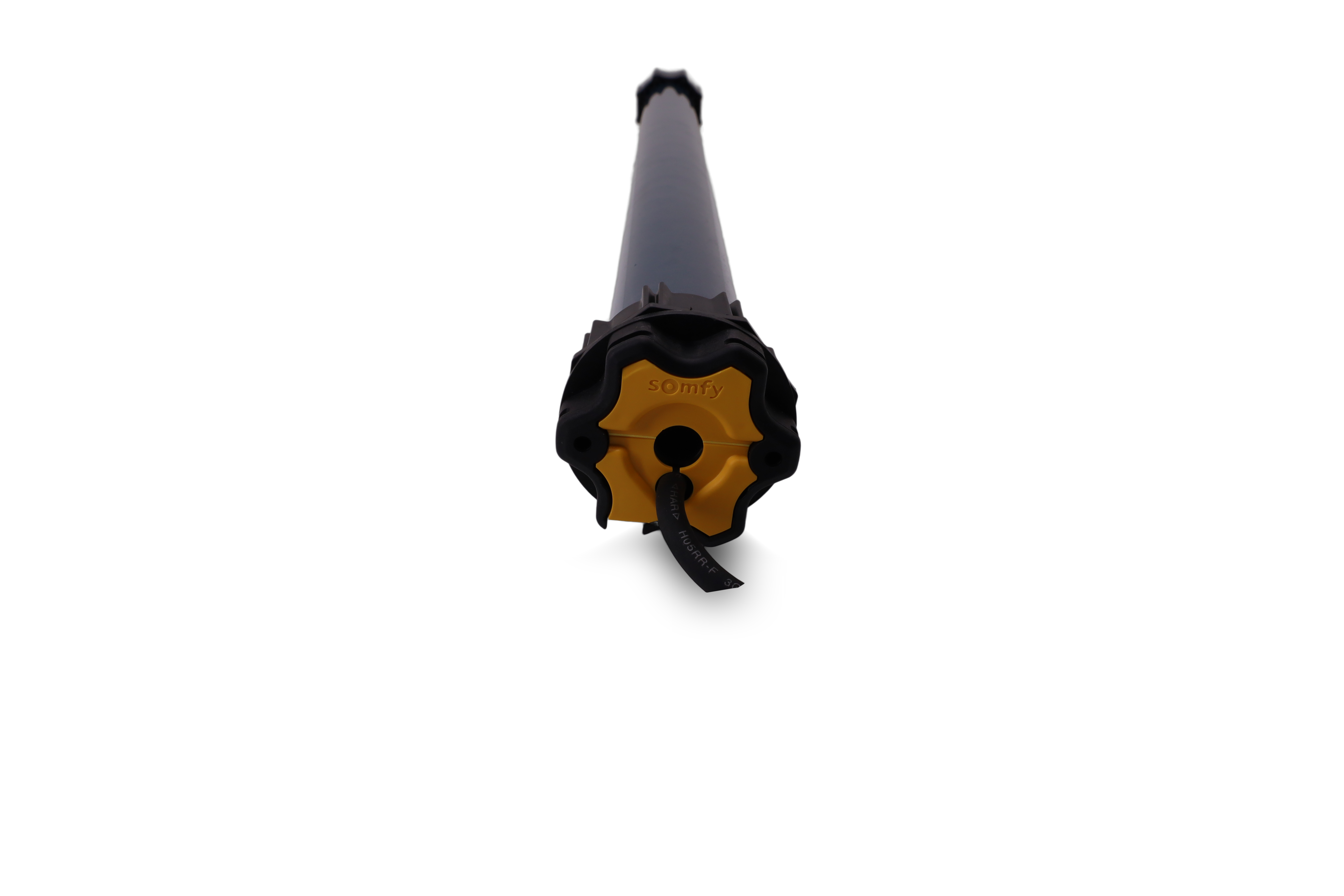

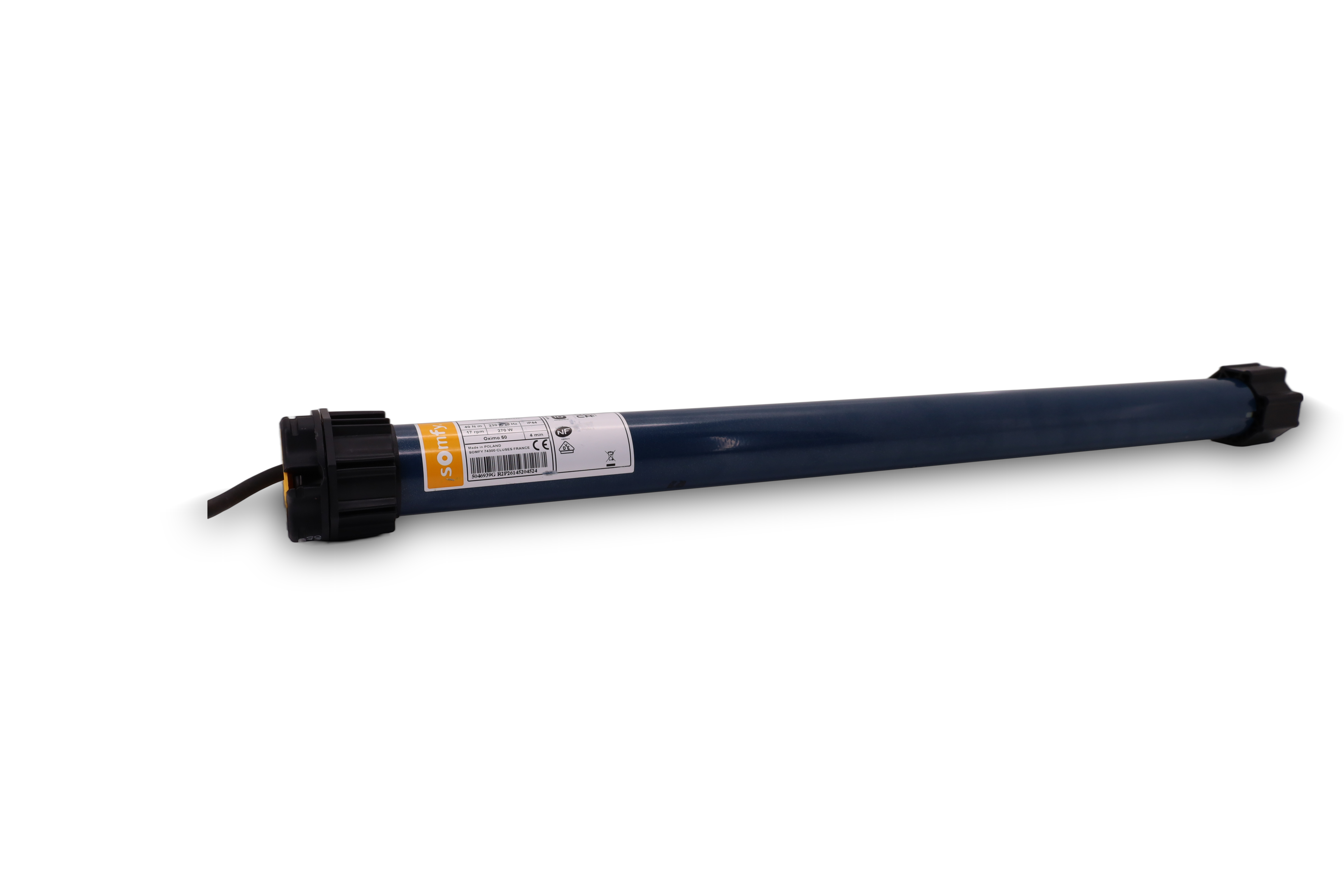

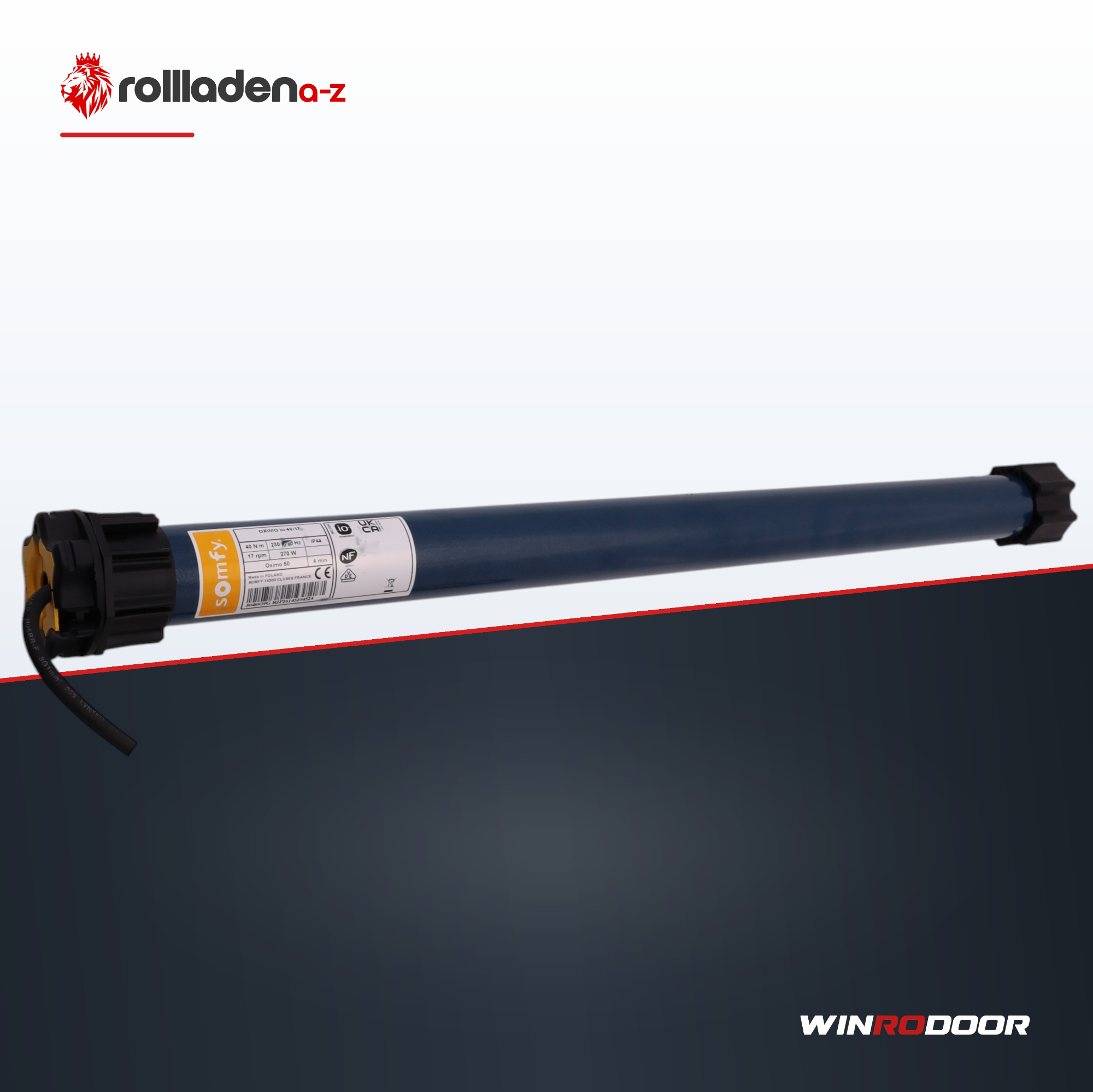

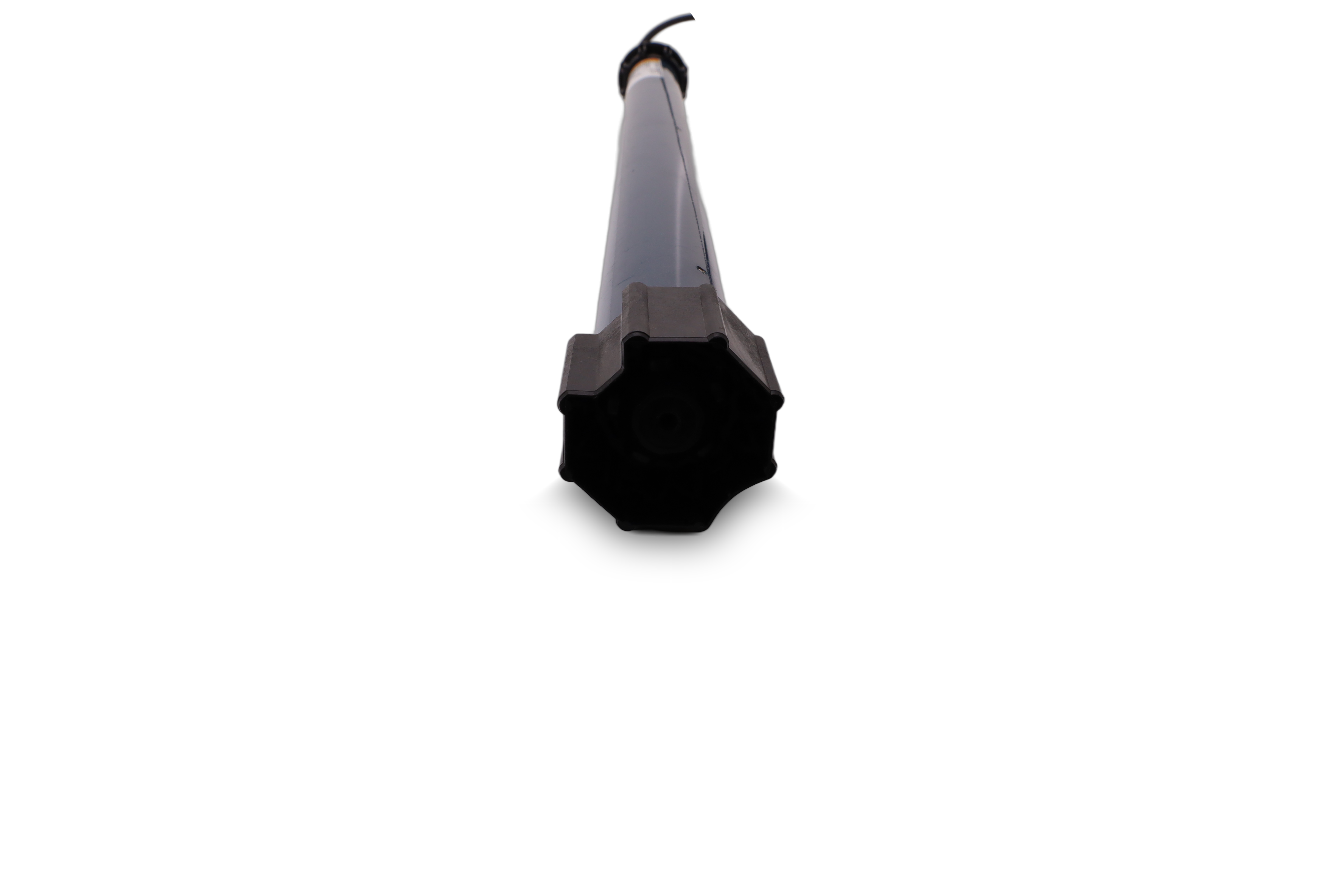

Der Somfy Oximo 50 io 40/17 ist das Kraftpaket der Oximo-Familie: Mit 40 Nm Drehmoment bewegt er auch extra breite und schwere Rollläden bis ca. 95 kg – etwa große Terrassenanlagen, schwere Holz- oder ausgeschäumte Aluminiumpanzer.
Wie alle Oximo-io-Antriebe stellt er seine Endlagen vollautomatisch ein und korrigiert sie laufend selbst. Somfy Drive Control™ überwacht permanent das Drehmoment: Hinderniserkennung beim Schließen, Blockiererkennung beim Öffnen und Festfrierschutz im Winter schützen Behang und Motor. Mit festen Wellenverbindern wirkt der Antrieb einbruchhemmend.
Die Bedienung läuft über bidirektionalen io-homecontrol®-Funk – vom Handsender bis zur kompletten Smart-Home-Anbindung über TaHoma mit echter Statusrückmeldung.

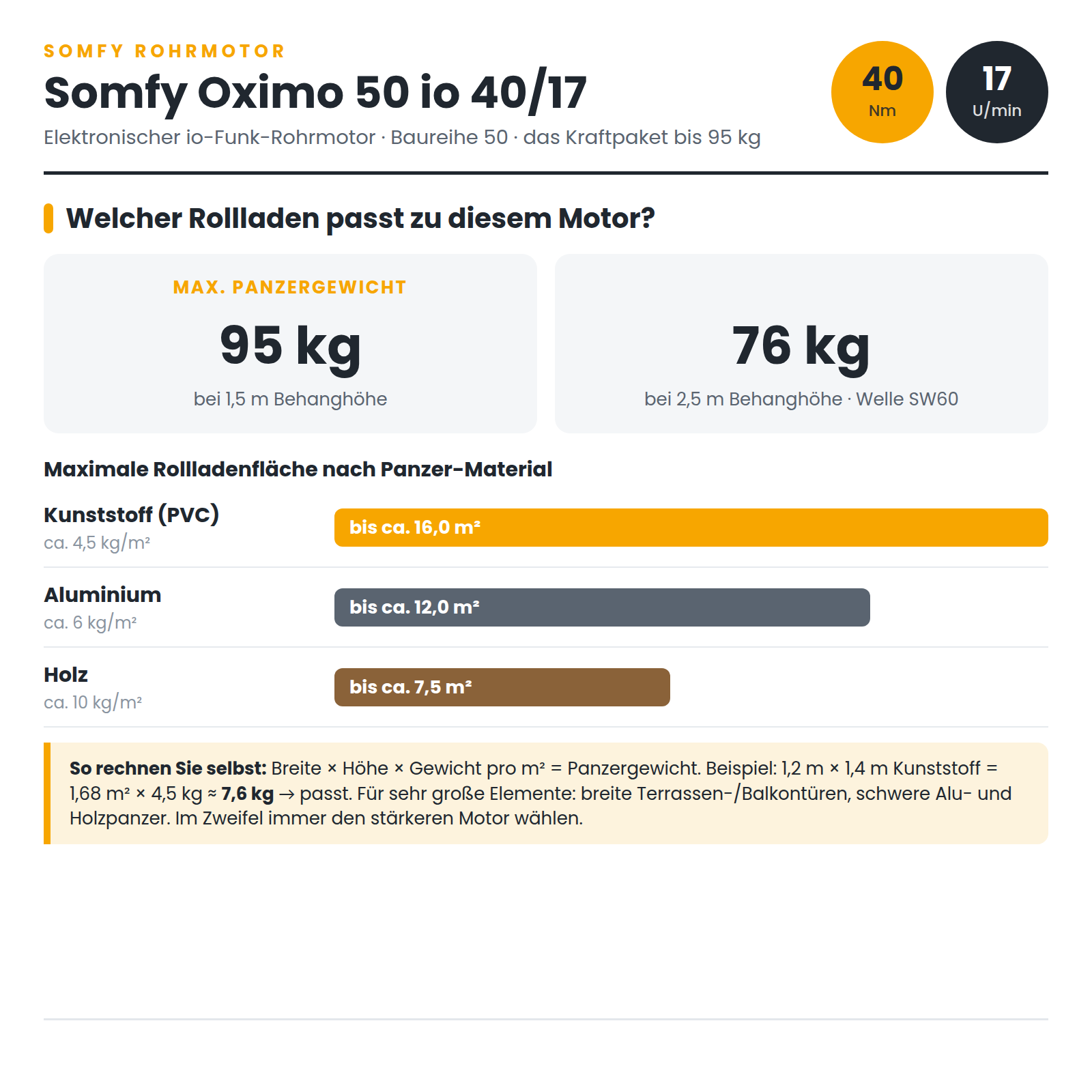

Welcher Rollladen passt zu diesem Motor?
Der Somfy Oximo 50 io 40/17 hebt Rollladenpanzer bis ca. 95 kg (bei 1,5 m Behanghöhe) bzw. ca. 76 kg (bei 2,5 m Behanghöhe, Welle SW60).
| Panzer-Material | Gewicht pro m² | max. Rollladenfläche |
|---|---|---|
| Kunststoff (PVC) | ca. 4,5 kg/m² | bis ca. 16,0 m² |
| Aluminium | ca. 6 kg/m² | bis ca. 12,0 m² |
| Holz | ca. 10 kg/m² | bis ca. 7,5 m² |
So rechnen Sie selbst: Breite × Höhe × Gewicht pro m² = Panzergewicht. Beispiel: 1,2 m × 1,4 m Kunststoff = 1,68 m² × 4,5 kg ≈ 7,6 kg. Für sehr große Elemente: breite Terrassen-/Balkontüren, schwere Alu- und Holzpanzer. Im Zweifel immer den stärkeren Motor wählen.

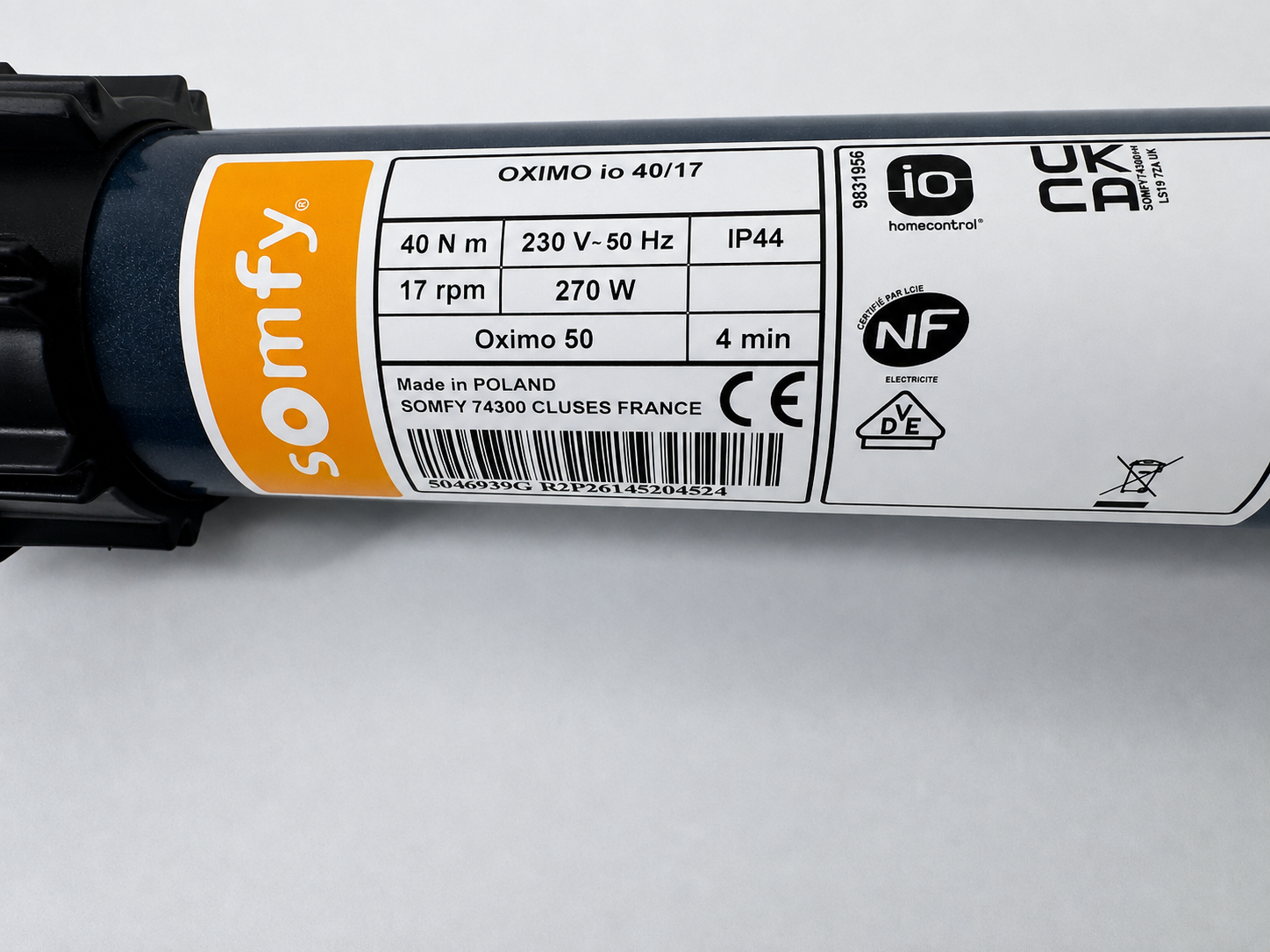

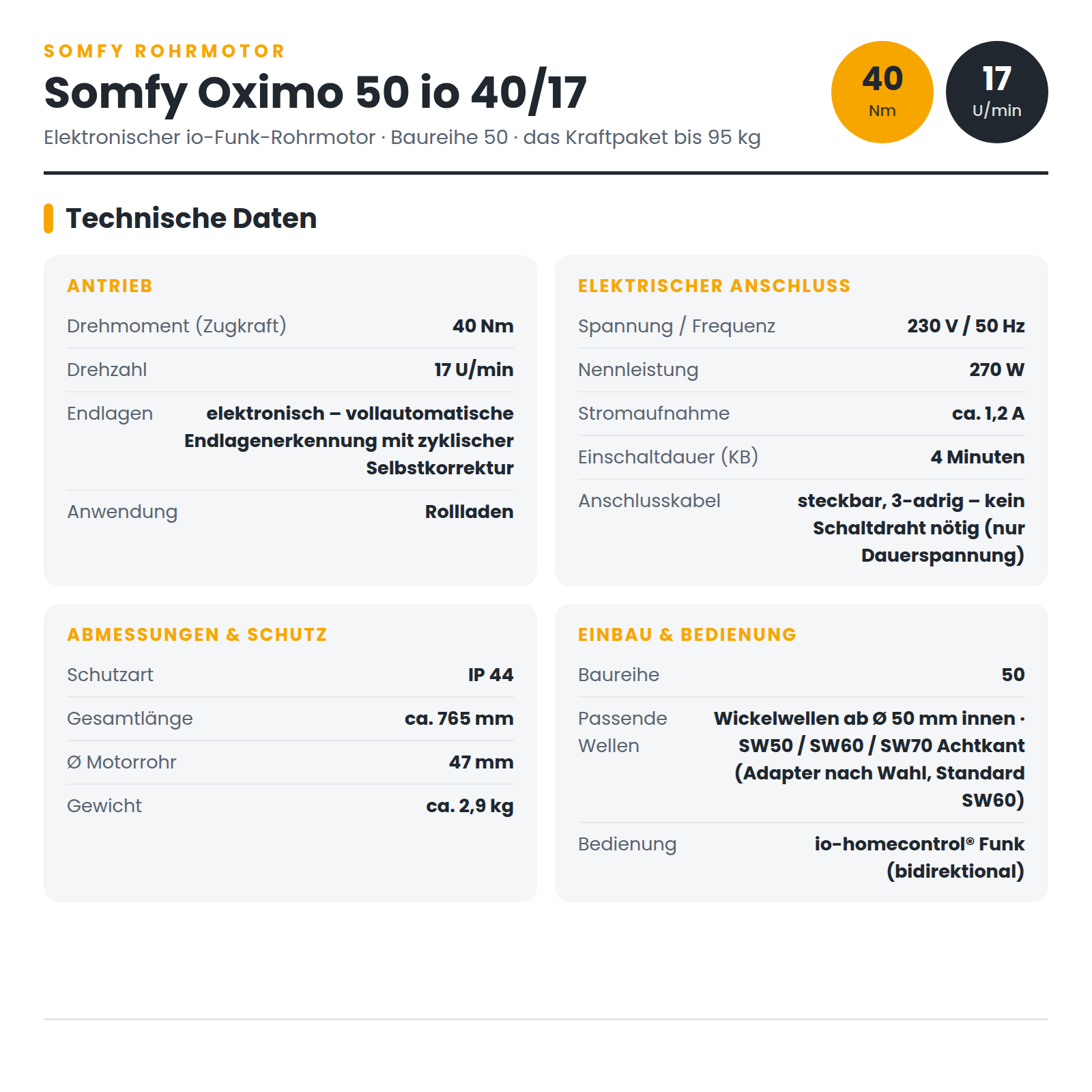

Technische Daten
| Drehmoment | 40 Nm |
| Drehzahl | 17 U/min |
| Zugleistung (max. Panzergewicht) | ca. 95 kg bei 1,5 m / ca. 76 kg bei 2,5 m Behanghöhe (Welle SW60) |
| Endlagen | elektronisch – vollautomatische Endlagenerkennung mit zyklischer Selbstkorrektur |
| Spannung / Frequenz | 230 V / 50 Hz |
| Nennleistung | 270 W |
| Stromaufnahme | ca. 1,2 A |
| Einschaltdauer (KB) | 4 Minuten |
| Anschlusskabel | steckbar, 3-adrig – kein Schaltdraht nötig (nur Dauerspannung) |
| Schutzart | IP 44 |

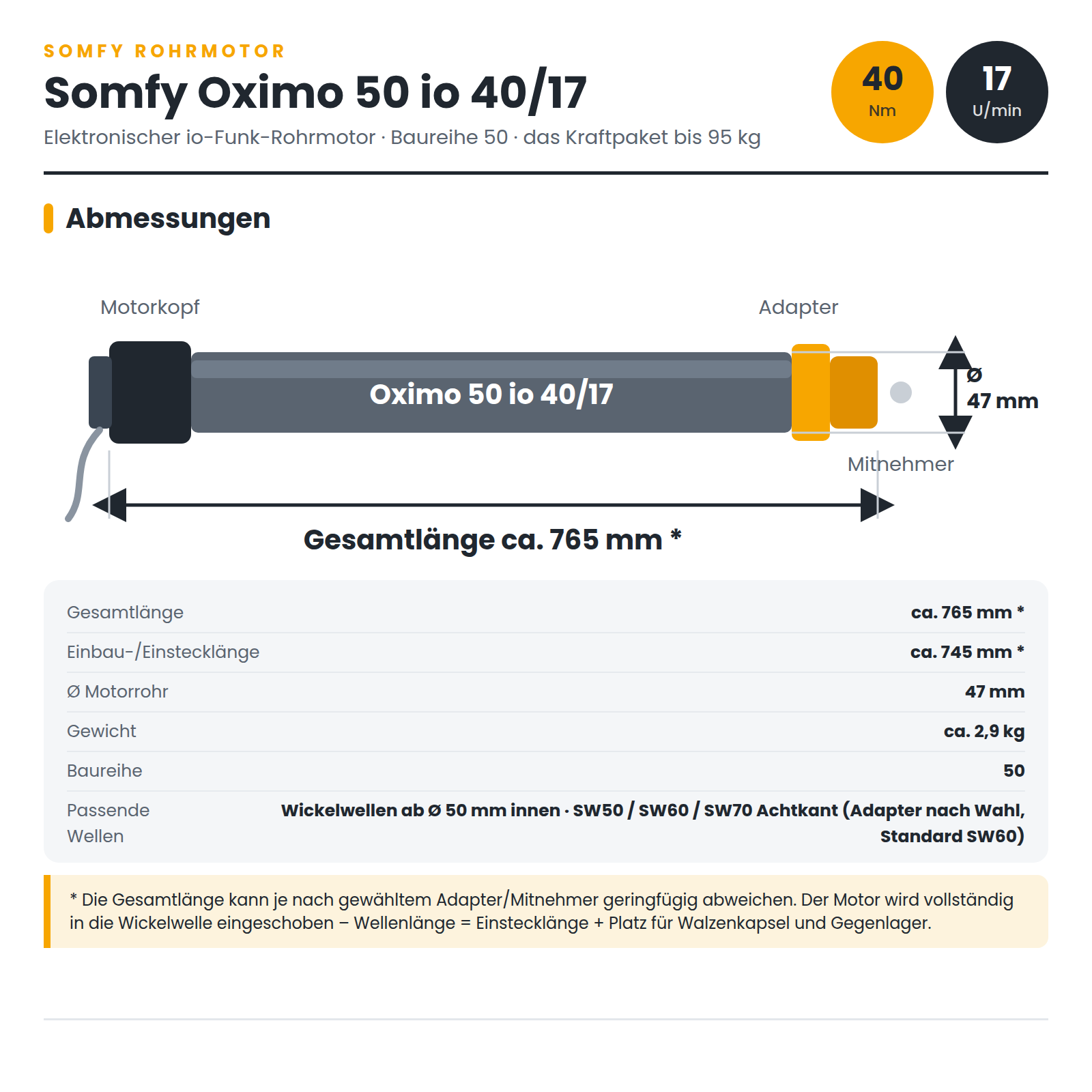

| Gesamtlänge | ca. 765 mm * |
| Einbau-/Einstecklänge | ca. 745 mm * |
| Ø Motorrohr | 47 mm |
| Gewicht | ca. 2,9 kg |
| Baureihe | 50 |
| Passende Wellen | Wickelwellen ab Ø 50 mm innen · SW50 / SW60 / SW70 Achtkant (Adapter nach Wahl, Standard SW60) |
| Anwendung | Rollladen |
* Gesamtlänge je nach gewähltem Adapter/Mitnehmer geringfügig abweichend.
Bedienung / Steuerung
io-homecontrol®-Funk (868–870 MHz), bidirektional mit Rückmeldung. Kompatibel: Situo io, Smoove io, Chronis io, Nina io, TaHoma / TaHoma Switch (Alexa & Google über TaHoma).

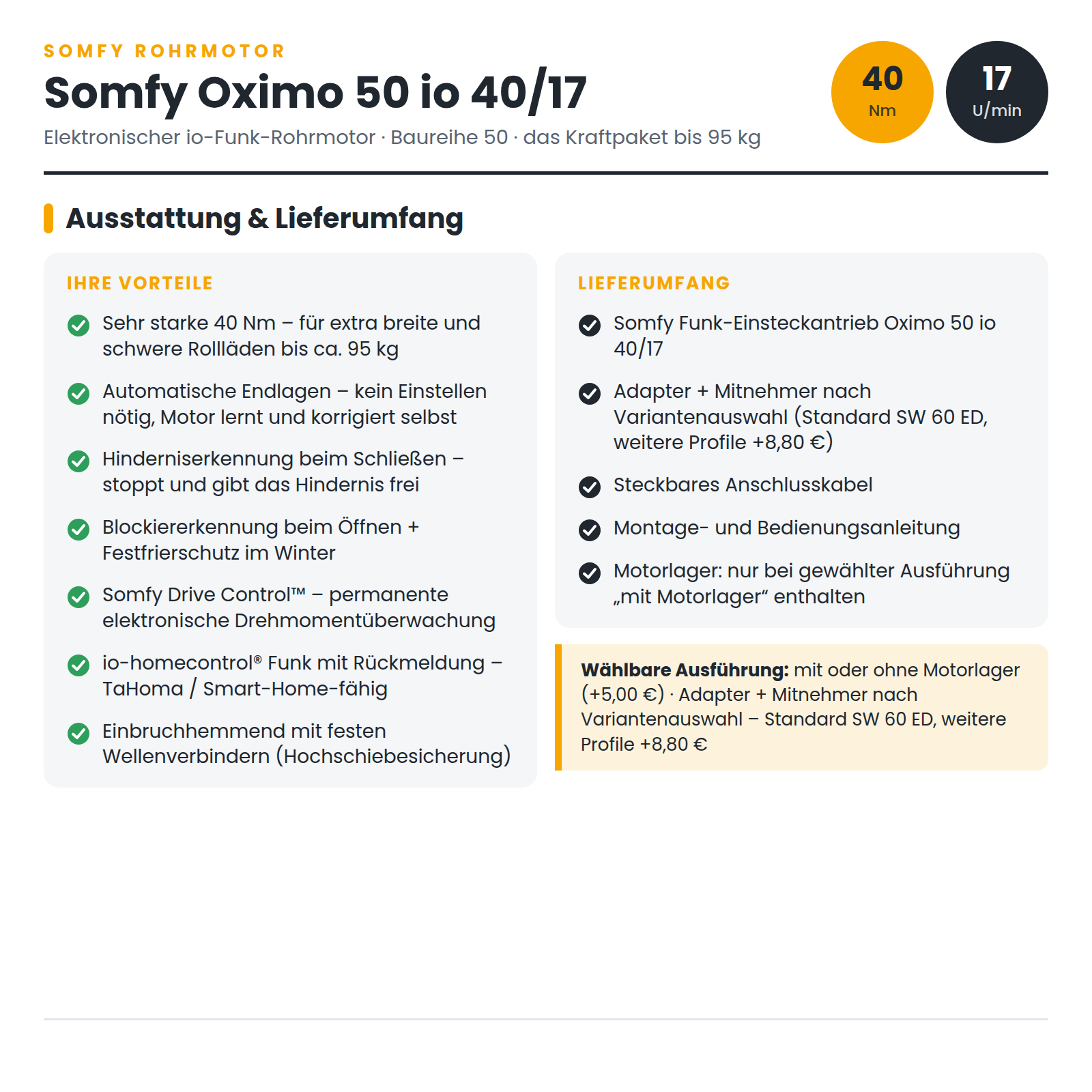

Lieferumfang
- Somfy Funk-Einsteckantrieb Oximo 50 io 40/17
- Adapter + Mitnehmer nach Variantenauswahl (Standard SW 60 ED)
- Steckbares Anschlusskabel
- Montage- und Bedienungsanleitung
- Motorlager: nur bei gewählter Ausführung „mit Motorlager“ enthalten

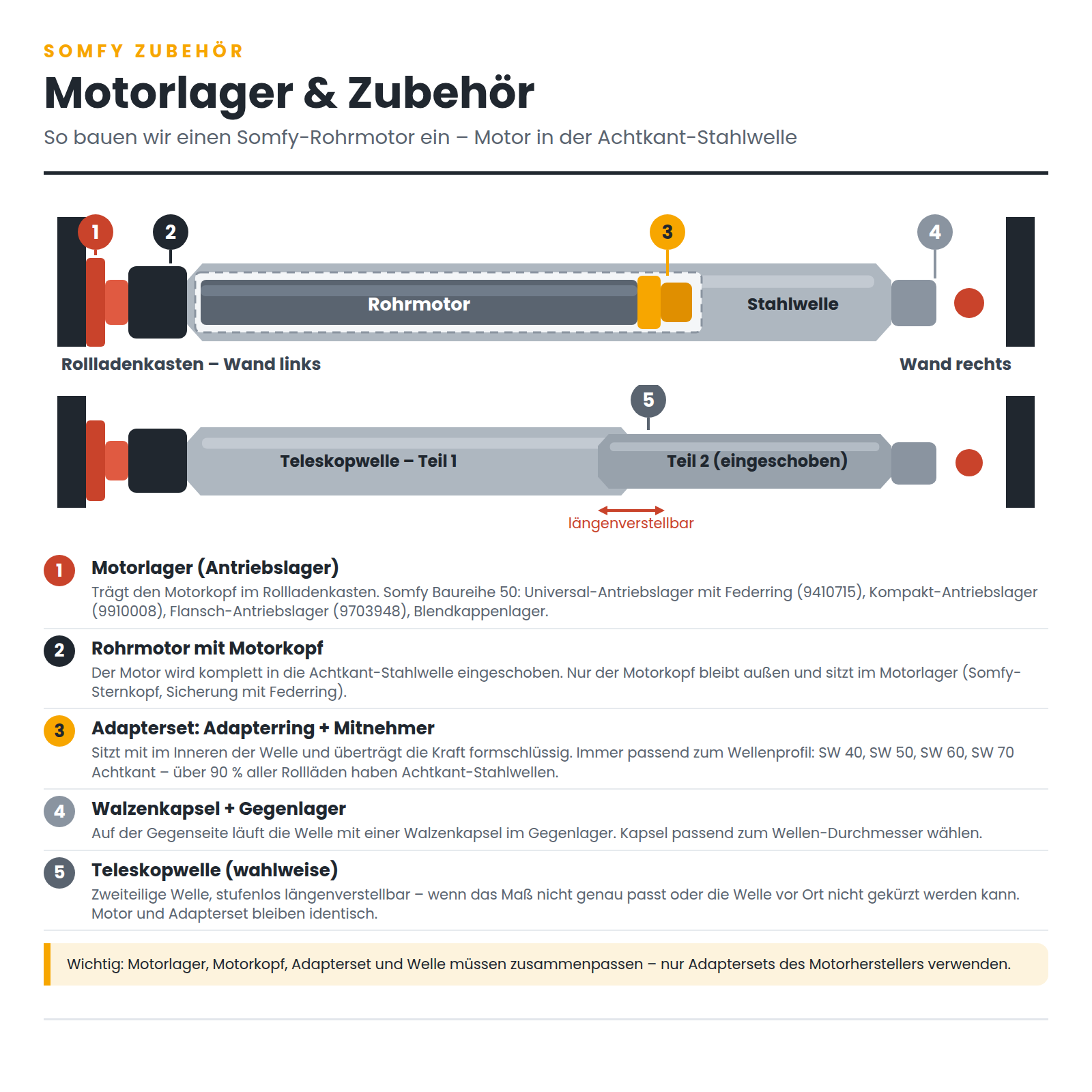

Ausführung wählen (Konfiguration)
- Motorlager: wählbar – ohne Motorlager oder mit passendem Motorlager
- Adapter + Mitnehmer (Wellenadapter) nach Variantenauswahl – wählbar: SW 60 ED (Standard), SW 50, SW 70 ESM, 60 x 1,5, MP 64,5 x 1,6, DS 63, DS 70, DS 74, DS 78, DS 85, SRW 65 E-H/3
- Bitte wählen Sie beide Optionen passend zu Ihrer vorhandenen Wickelwelle und Ihrem Rollladenkasten – so erhalten Sie ein sofort montierbares Set.
