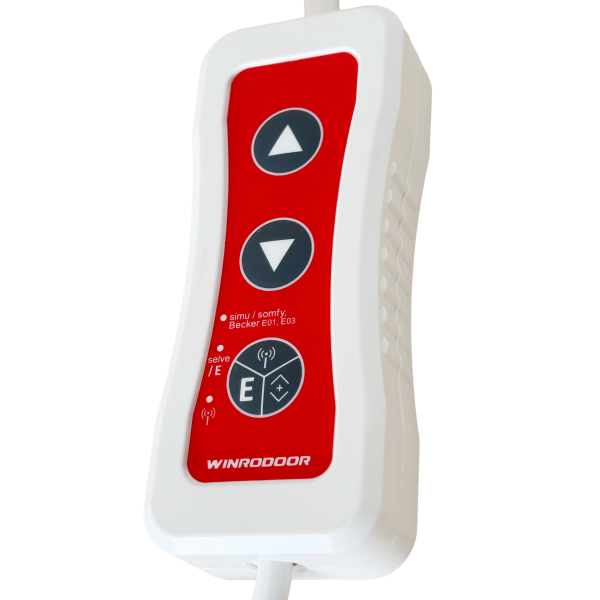

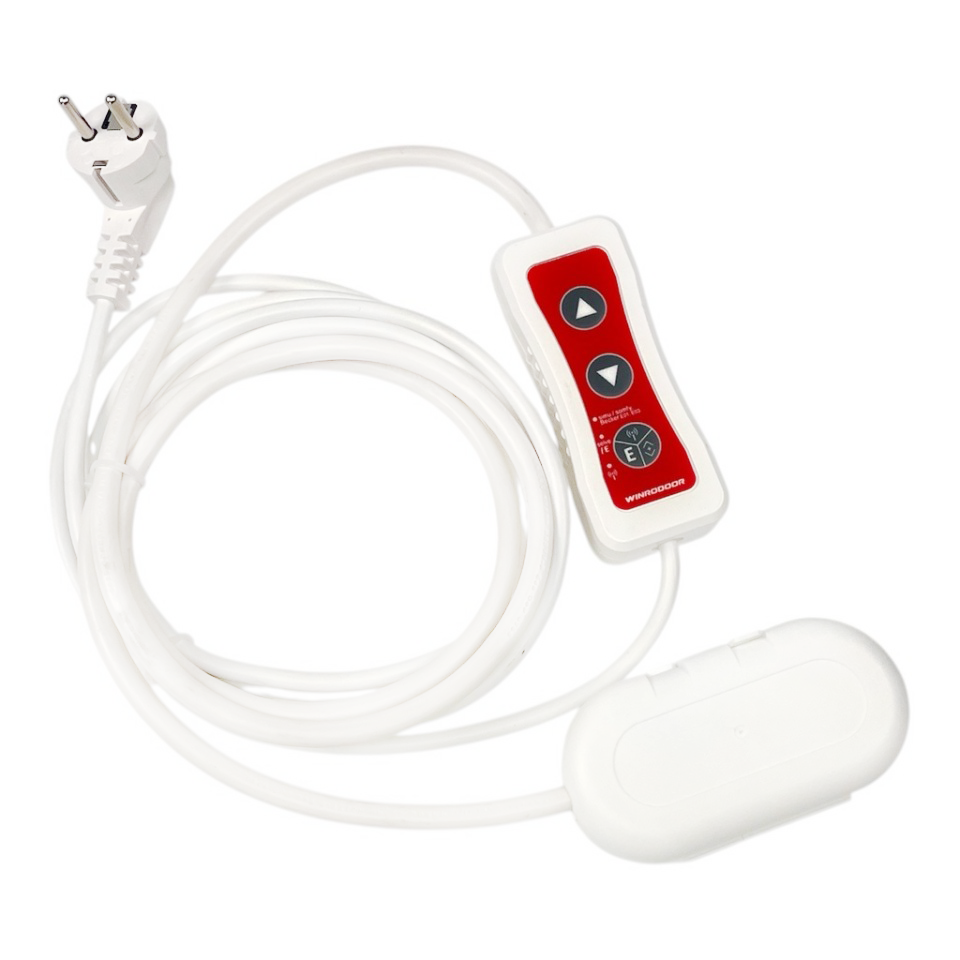

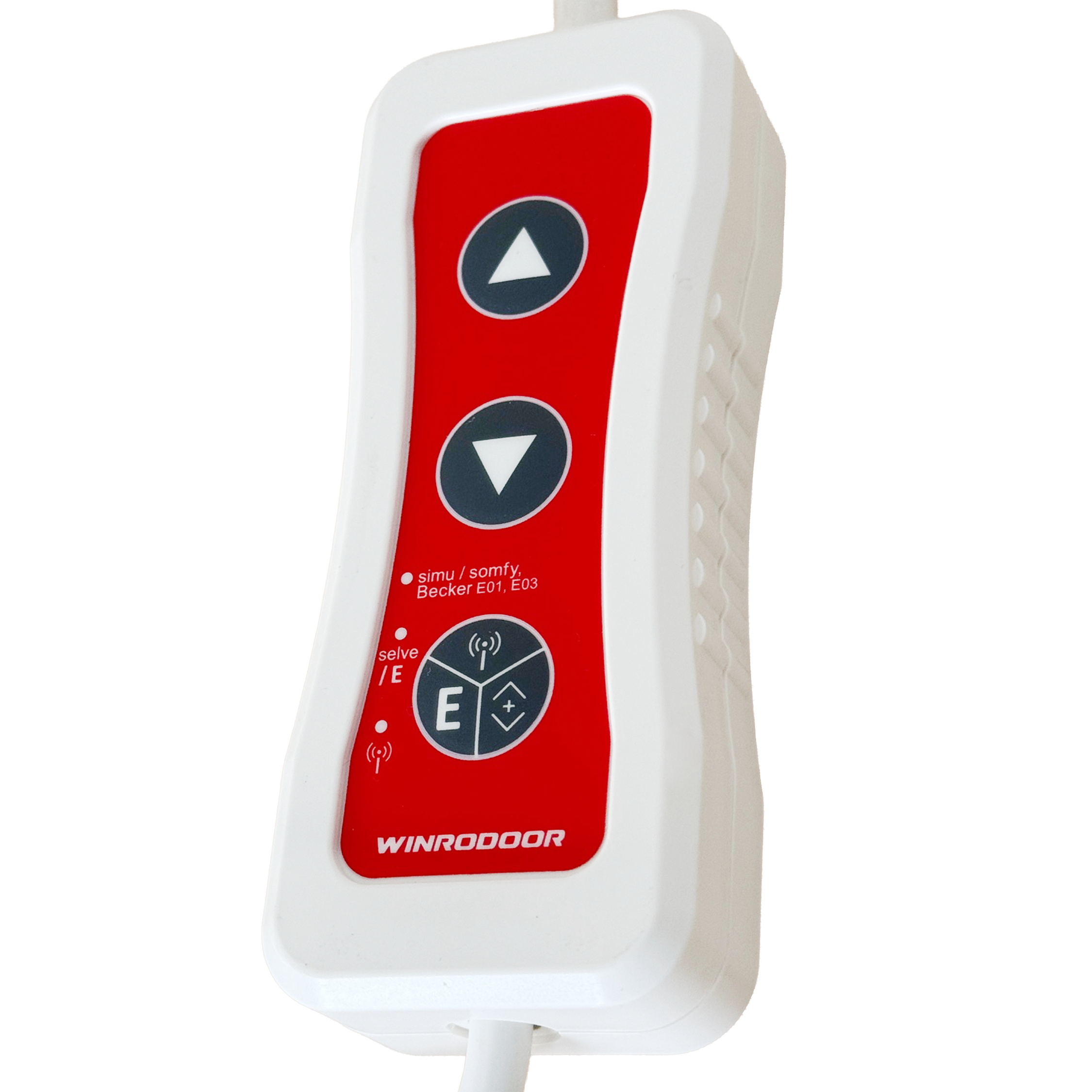

Winrodoor Einstellhilfsschalter EHS für 230V AC Antriebe
Der Winrodoor Einstellhilfsschalter EHS dient zur Inbetriebnahme, Einstellung und Programmierung von 230V AC Rollladenantrieben. Das Gerät ist speziell für den temporären Einsatz während Montage, Erstinbetriebnahme oder Servicearbeiten vorgesehen und ermöglicht das sichere Verfahren des angeschlossenen Motors gemäß Herstellerangaben.
Der Einstellhilfsschalter ist für einen einzelnen Rollladenantrieb ausgelegt und darf ausschließlich bestimmungsgemäß verwendet werden.
Funktion & Einsatzbereich
Der Einstellhilfsschalter wird zwischen Netzversorgung und Antrieb geschaltet und erlaubt das manuelle Anfahren sowie das Einstellen bzw. Programmieren der Endlagen entsprechend der jeweiligen Motor-Bedienungsanleitung.
Geeignet für:
- 230V AC Antriebe
- mechanische und elektronische Antriebe
- Funkantriebe (Einstellung gemäß jeweiliger Motoranleitung)
Die Einstellung und Programmierung der Antriebe erfolgt ausschließlich nach den Vorgaben des jeweiligen Motorherstellers.
Technische Daten
- Versorgungsspannung: 230V AC, 50 Hz, ±10 %
- Ausgangsspannung: 230V AC
- Ausgangsstrom: max. 3 A
- Schutzart: IP20
- Schutzklasse: Klasse I
Anschluss & Kompatibilität laut Anschlussplan
Der Anschluss erfolgt gemäß dem auf dem Beiblatt dargestellten Anschlussplan. Die dargestellten Varianten sind:
-
SIMU / Somfy / Selve (4-adrig) / Becker E01, E03
-
SIMU / Somfy Funk
-
Selve 5-adrig
Die Anschlussbelegung ist eindeutig auf der Connectorbox beschriftet und muss zwingend mit der jeweiligen Motoranleitung abgeglichen werden.
Wichtiger Hinweis:
Aderfarben der Antriebe können abweichen. Vor dem Anschluss ist immer die Bedienungsanleitung des jeweiligen Antriebs heranzuziehen.
Es dürfen ausschließlich Becker-Antriebe der Typen E01 und E03 mit diesem Einstellhilfsschalter eingestellt werden.
Sicherheitshinweise
-
Installation und Inbetriebnahme dürfen nur durch eine Elektrofachkraft erfolgen
-
Unsachgemäße Installation oder Erstinbetriebnahme kann zu Personen- oder Sachschäden führen
-
Das Gerät darf bei sichtbarer Beschädigung nicht in Betrieb genommen werden
-
Änderungen oder Modifikationen am Gerät sind nicht zulässig
-
Arbeiten an Steuerung, Fenstern oder angeschlossenen Behängen dürfen nur im spannungsfreien Zustand durchgeführt werden
-
Es darf nur ein einzelner Rollladenantrieb an das Gerät angeschlossen werden
Die geltenden VDE-Bestimmungen (u. a. DIN VDE 0100/0700 sowie DIN VDE 0105) sind zwingend einzuhalten.
