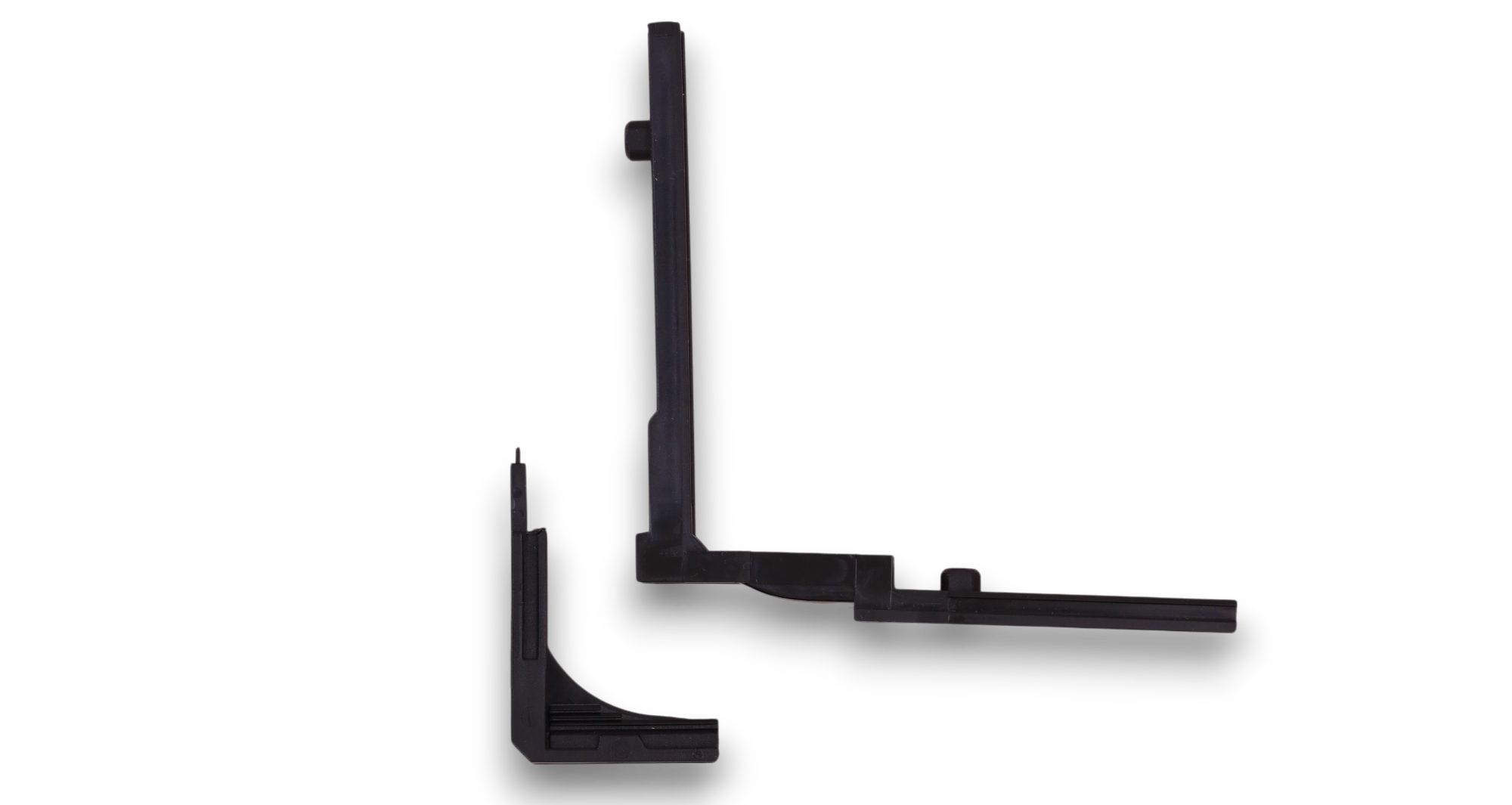

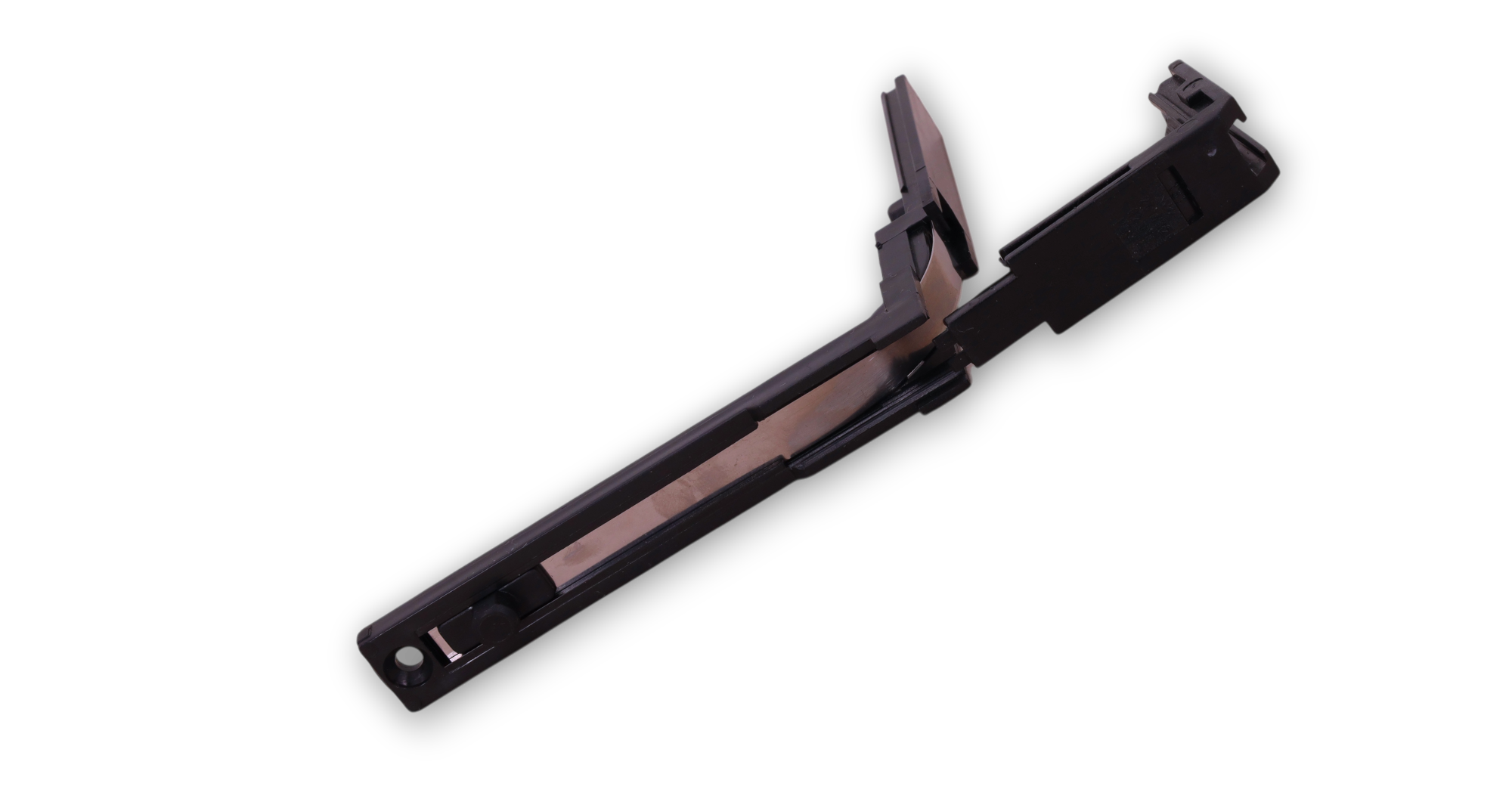

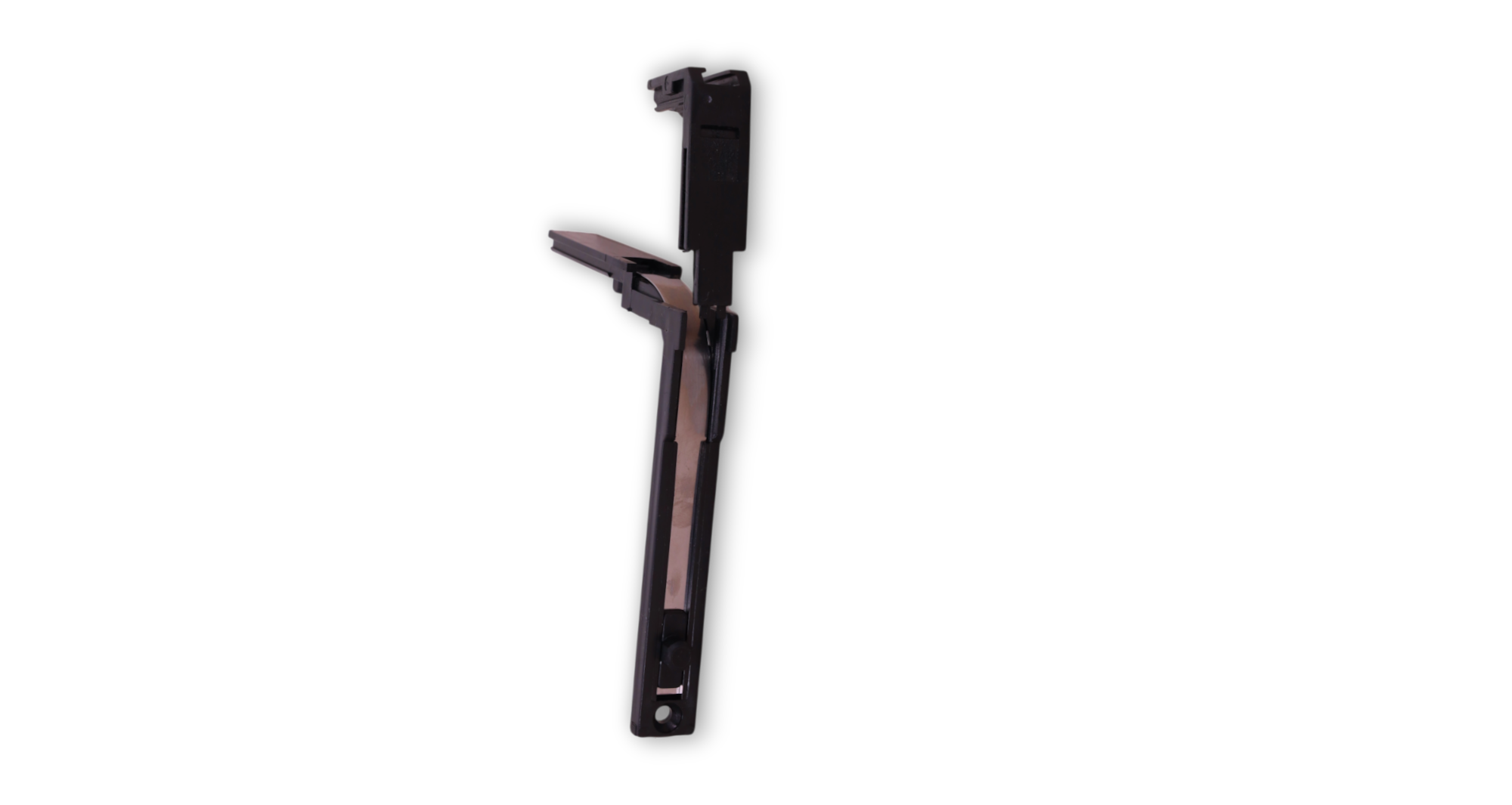

Eckumlenkung SCHÜCO M&A ohne Schließrolle
Original Schüco Beschlagsteil
Technische Daten:
Bezeichnung: Eckumlenkung SCHÜCO M&A ohne Schließrolle
Artikelnummer: 25 15 14
Größe: 117x110mm
Gewicht: 22kg
Baujahre: 1989 - 1994
Farbe: Schwarz
Material: Kunststoff
Artikelnummer: 25 15 15

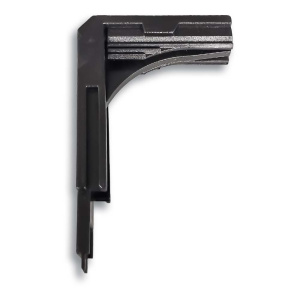

Sonstiges: Kappe für Eckumlenkung muss beim Austausch ersetzt werden
Reparatur: Sicherungskappe von der Eckumlenkung lösen, durch Ansetzen eines Schlitzschraubendrehers an einer in der Kappe befindlichen Kerbe; Trennen der Eckumlenkung von der Riegelstange
(ACHTUNG: Die Sicherungskappe wird hierbei zerstört und muss zwingend ebenfalls ausgetauscht werden).
Freilegen der unteren Riegelstange durch Anheben der Eckumlenkung, sodass der Mitnehme frei ist.
Lösen der obenliegenden Eckumlenkung, diese nun herausziehen; Austauschen der defekten Eckumlenkung;
Einbau in umgekehrter Reihenfolge.
Hinweis: Die neue Sicherungskappe nicht direkt mit einem Hammer einschlagen,
sondern einen Schlagklotz zur Hilfe nehmen, um diesen nicht zu beschädigen.
