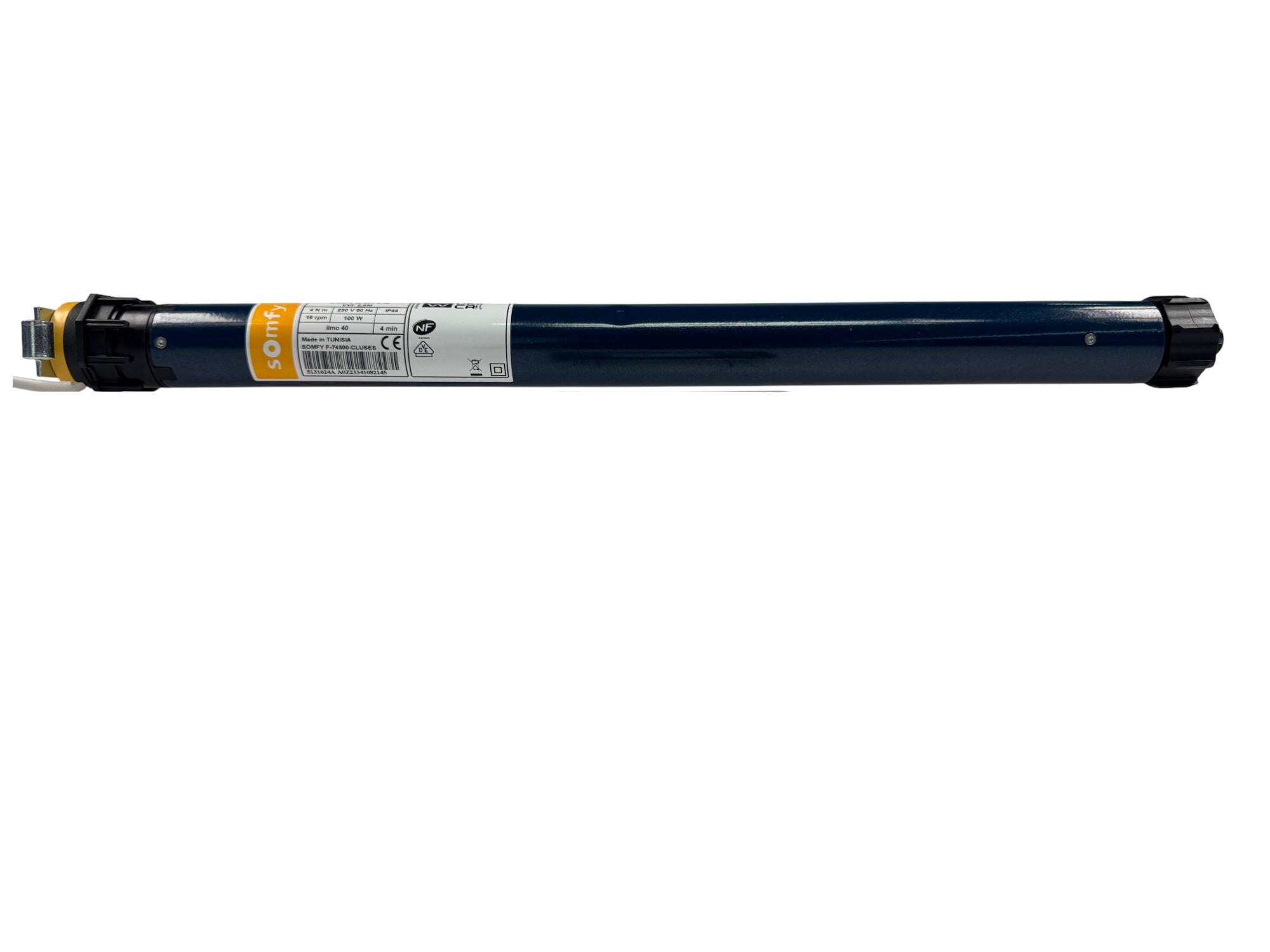

Somfy ilmo 2 40 WT 4/16
Plug&Play-Rohrmotor (kabelgebunden) · Baureihe 40 · Endlagen stellen sich selbst
Wählbare Ausführung: mit oder ohne Motorlager · Adapter + Mitnehmer nach Variantenauswahl (Standard SW 40)
Produktbeschreibung
Der Somfy ilmo 2 40 WT 4/16 ist der unkomplizierteste Weg zum elektrischen Rollladen: einbauen, an einen normalen Schalter anschließen – fertig. Die Endlagen stellt der Plug&Play-Antrieb komplett selbst ein: Oben erkennt er den festen Anschlag, unten die festen Wellenverbinder. Mit 4 Nm bewegt er Rollladenpanzer bis ca. 12 kg.
Im Betrieb korrigiert der Motor seine Endlagen laufend selbst. Die Hinderniserkennung stoppt beim Schließen, der Festfrierschutz verhindert Schäden am festgefrorenen Panzer.
Ideal für Renovierung und Neubau, wenn eine klassische Schalterbedienung gewünscht ist – ohne Einstellfahrten, ohne Einstellkabel, ohne Fehlerquellen.
Ihre Vorteile auf einen Blick
- Plug&Play: einbauen, anschließen, fertig – Endlagen stellen sich vollautomatisch ein
- Automatische Drehrichtungserkennung und laufende Endlagen-Nachkorrektur
- Hinderniserkennung beim Schließen – schützt den Rollladenpanzer
- Festfrierschutz beim Öffnen im Winter
- Doppelscheibenbremse und Thermoschutz – wartungsfrei
- Einbruchhemmend mit festen Wellenverbindern (Hochschiebesicherung)
Welcher Rollladen passt zu diesem Motor?
Der Somfy ilmo 2 40 WT 4/16 hebt Rollladenpanzer bis ca. 12 kg (bei 1,5 m Behanghöhe) bzw. ca. 10 kg (bei 2,5 m Behanghöhe, Welle SW40).
| Panzer-Material | Gewicht pro m² | max. Rollladenfläche |
|---|---|---|
| Kunststoff (PVC) | ca. 4,5 kg/m² | bis ca. 2,2 m² |
| Aluminium | ca. 6 kg/m² | bis ca. 1,6 m² |
| Holz | ca. 10 kg/m² | nicht empfohlen – stärkeren Motor wählen |
So rechnen Sie selbst: Breite × Höhe × Gewicht pro m² = Panzergewicht. Beispiel: 1,2 m × 1,4 m Kunststoff = 1,68 m² × 4,5 kg ≈ 7,6 kg. Voraussetzung: oben Anschlagstopfen/Winkelendleiste, unten feste Wellenverbinder. Im Zweifel immer den stärkeren Motor wählen.
Technische Daten
| Drehmoment | 4 Nm |
| Drehzahl | 16 U/min |
| Zugleistung (max. Panzergewicht) | ca. 12 kg bei 1,5 m / ca. 10 kg bei 2,5 m Behanghöhe (Welle SW40) |
| Endlagen | Plug&Play – vollautomatisch: oben Erkennung am festen Anschlag, unten über feste Wellenverbinder; laufende Selbstkorrektur |
| Spannung / Frequenz | 230 V / 50 Hz |
| Nennleistung | 80 W |
| Stromaufnahme | – |
| Einschaltdauer (KB) | 4 Minuten |

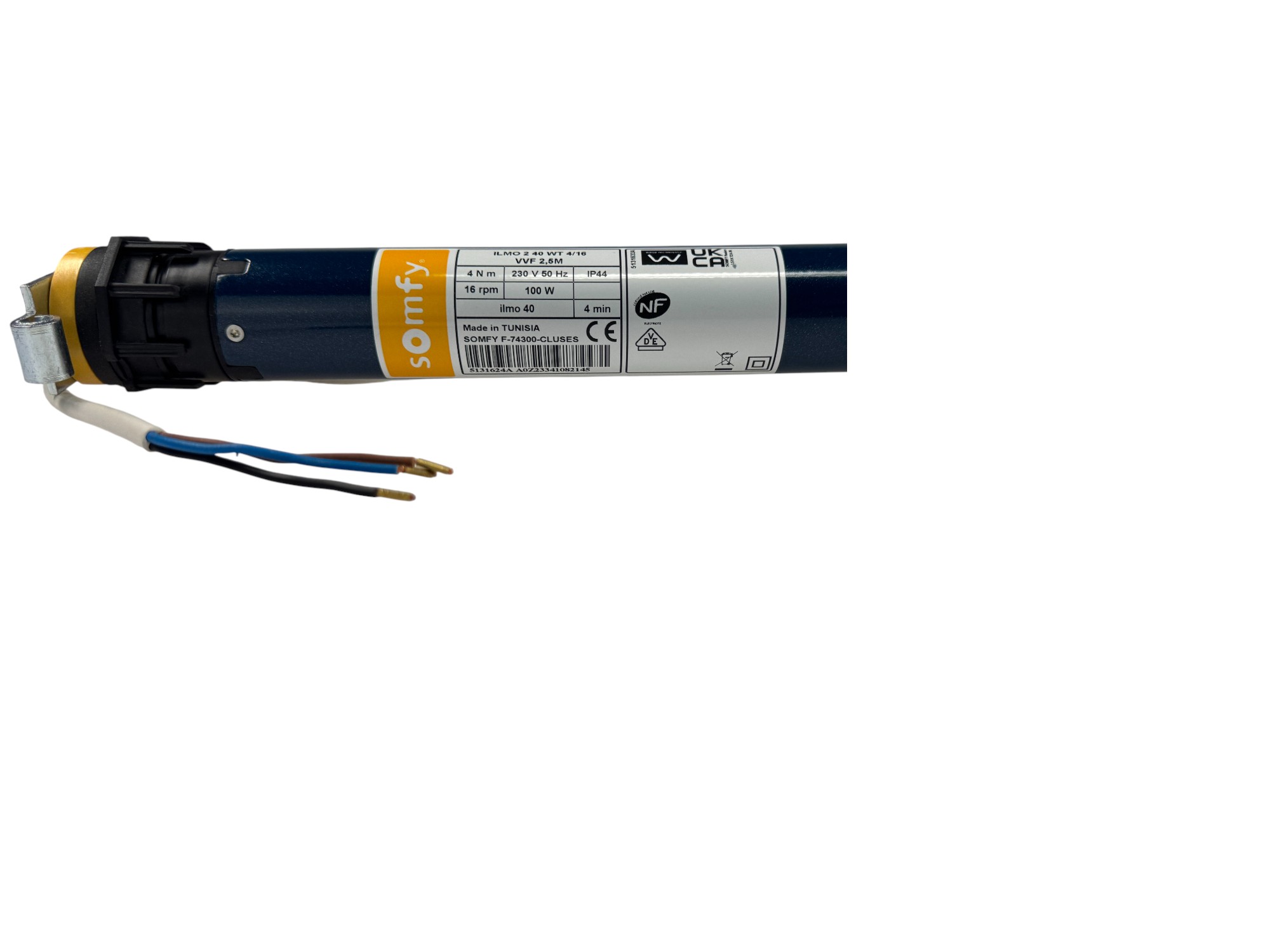

| Anschlusskabel | fest montiert, ca. 2,5 m (je Ausführung) |
| Schutzart | IP 44 |
| Schutzklasse | II |
| Gesamtlänge | ca. 485 mm * |
| Einbau-/Einstecklänge | ca. 469 mm * |
| Ø Motorrohr | 38 mm |
| Gewicht | ca. 1,4 kg |
| Baureihe | 40 (Mini) |
| Passende Wellen | Wickelwellen ab Ø 40 mm innen · SW40-Achtkant (Adapter je nach Ausführung) |
| Anwendung | Rollladen |
* Gesamtlänge je nach gewähltem Adapter/Mitnehmer geringfügig abweichend.
Bedienung / Steuerung
Verdrahtet über handelsüblichen (verriegelten) Schalter oder Taster. Einbauen, anschließen, fertig – keine Einstellung und kein Einstellkabel nötig.
Lieferumfang
- Somfy Einsteckantrieb ilmo 2 40 WT 4/16

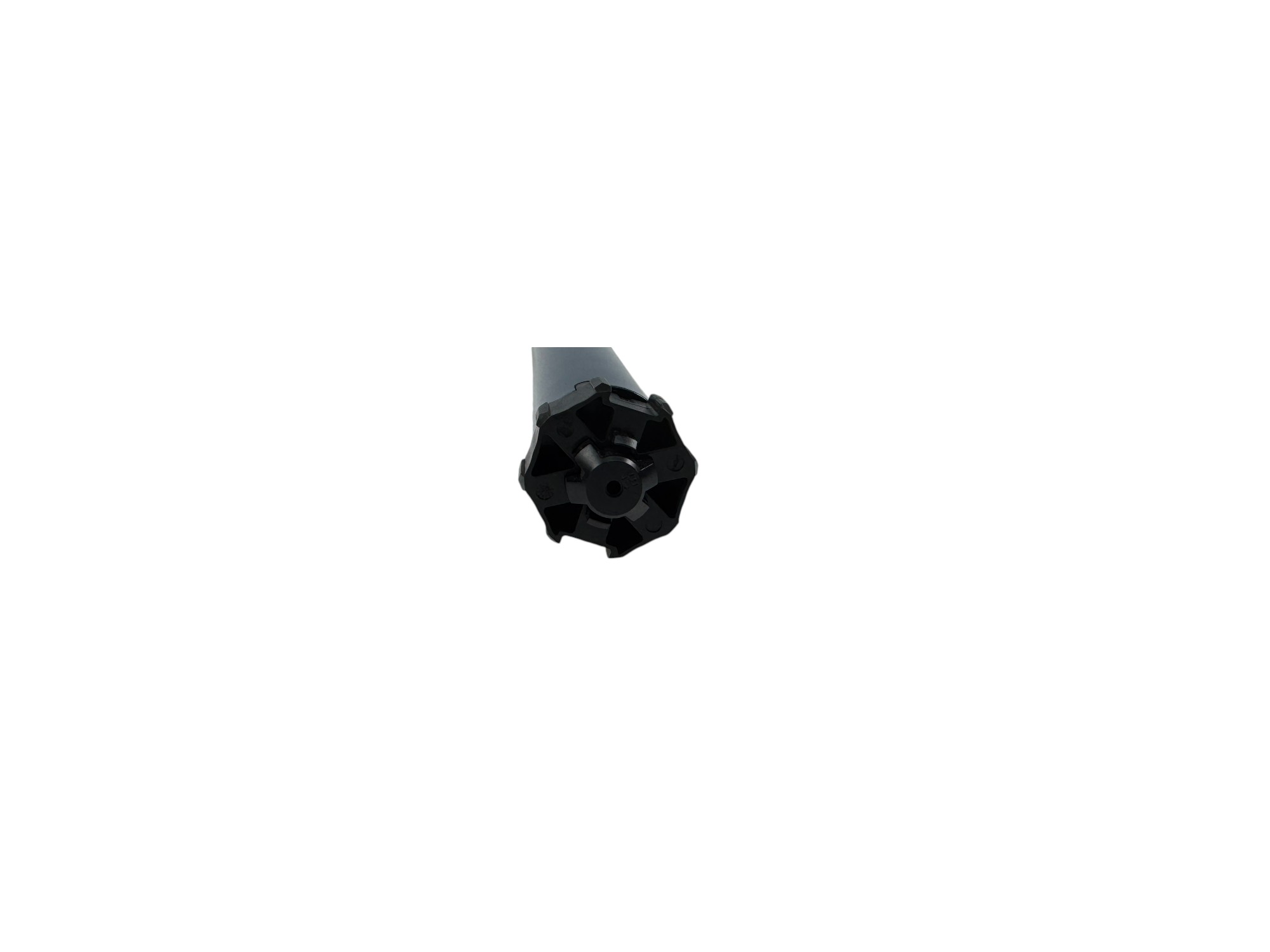

- Adapter + Mitnehmer nach Variantenauswahl (Standard SW 40)

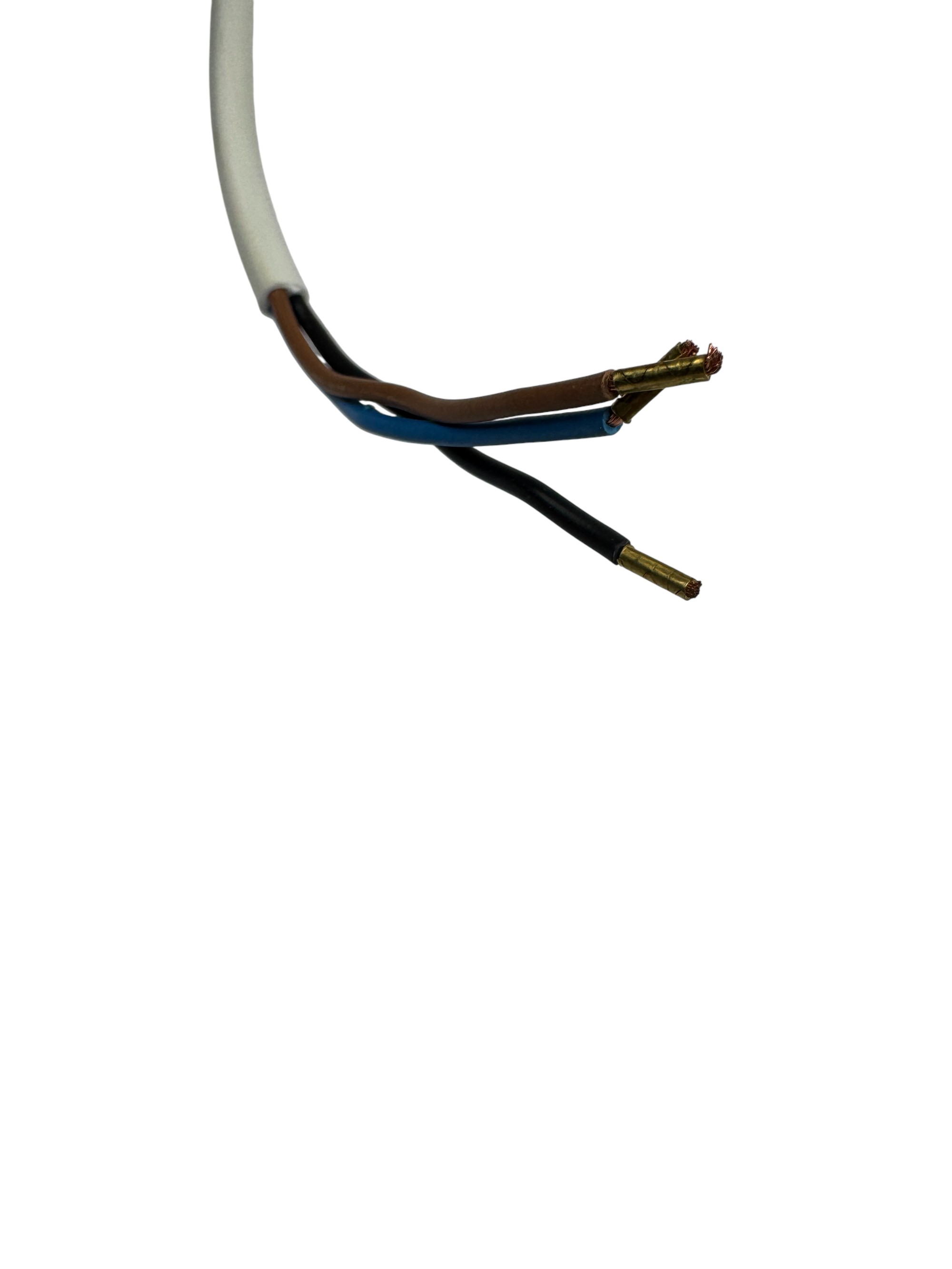

- Anschlusskabel
- Montage- und Bedienungsanleitung

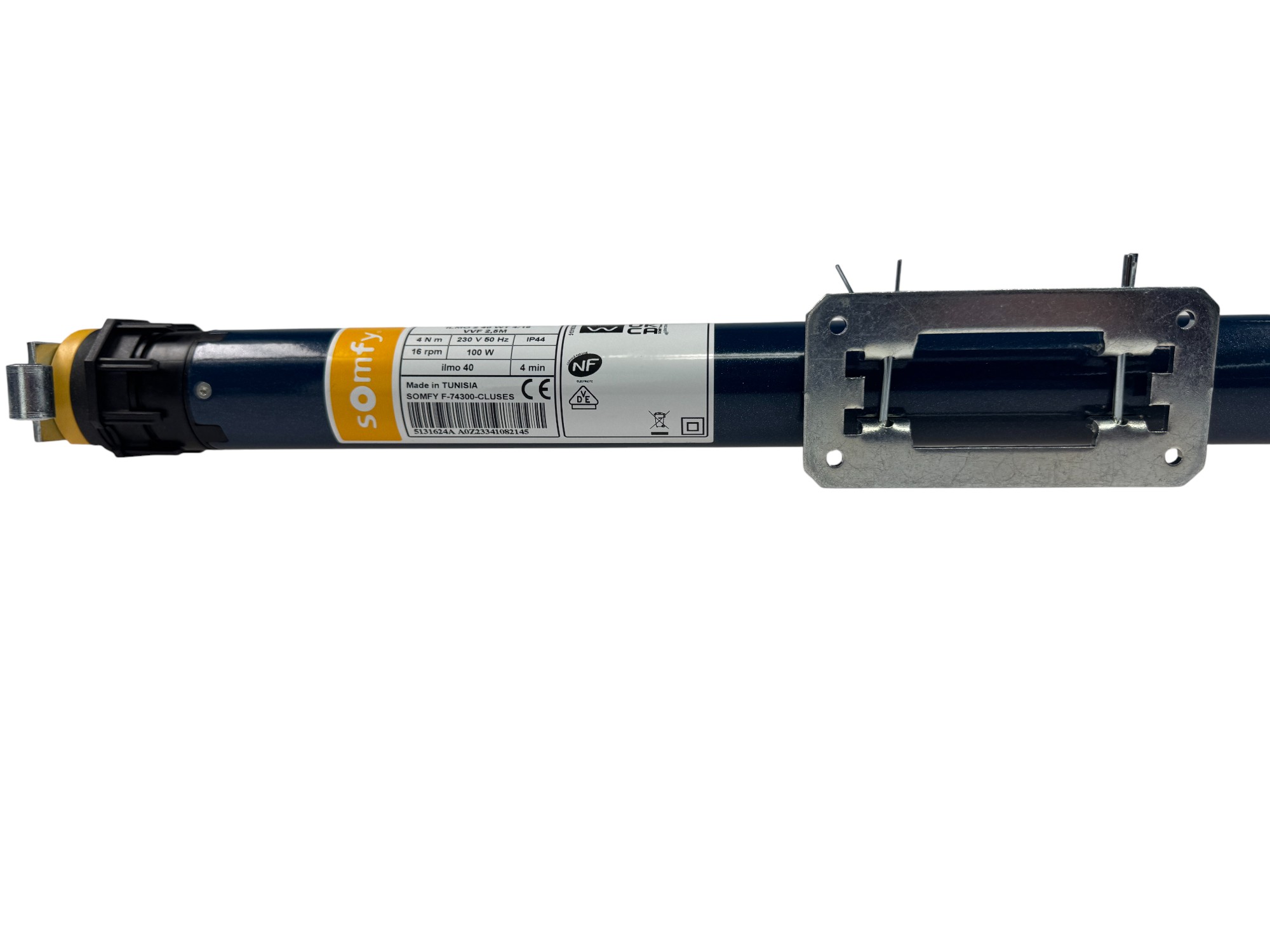

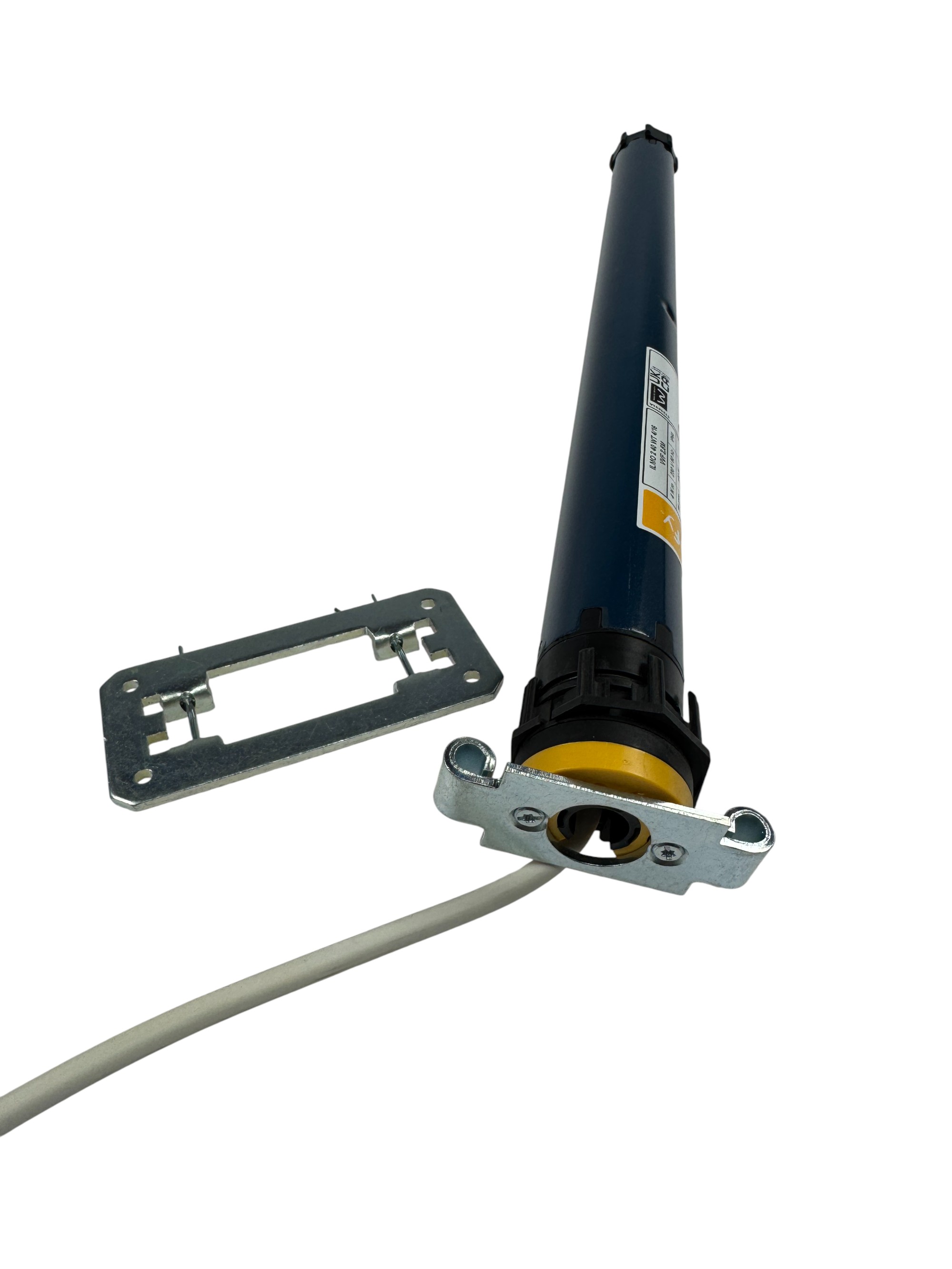

- Motorlager: nur bei gewählter Ausführung „mit Motorlager“ enthalten
Ausführung wählen (Konfiguration)

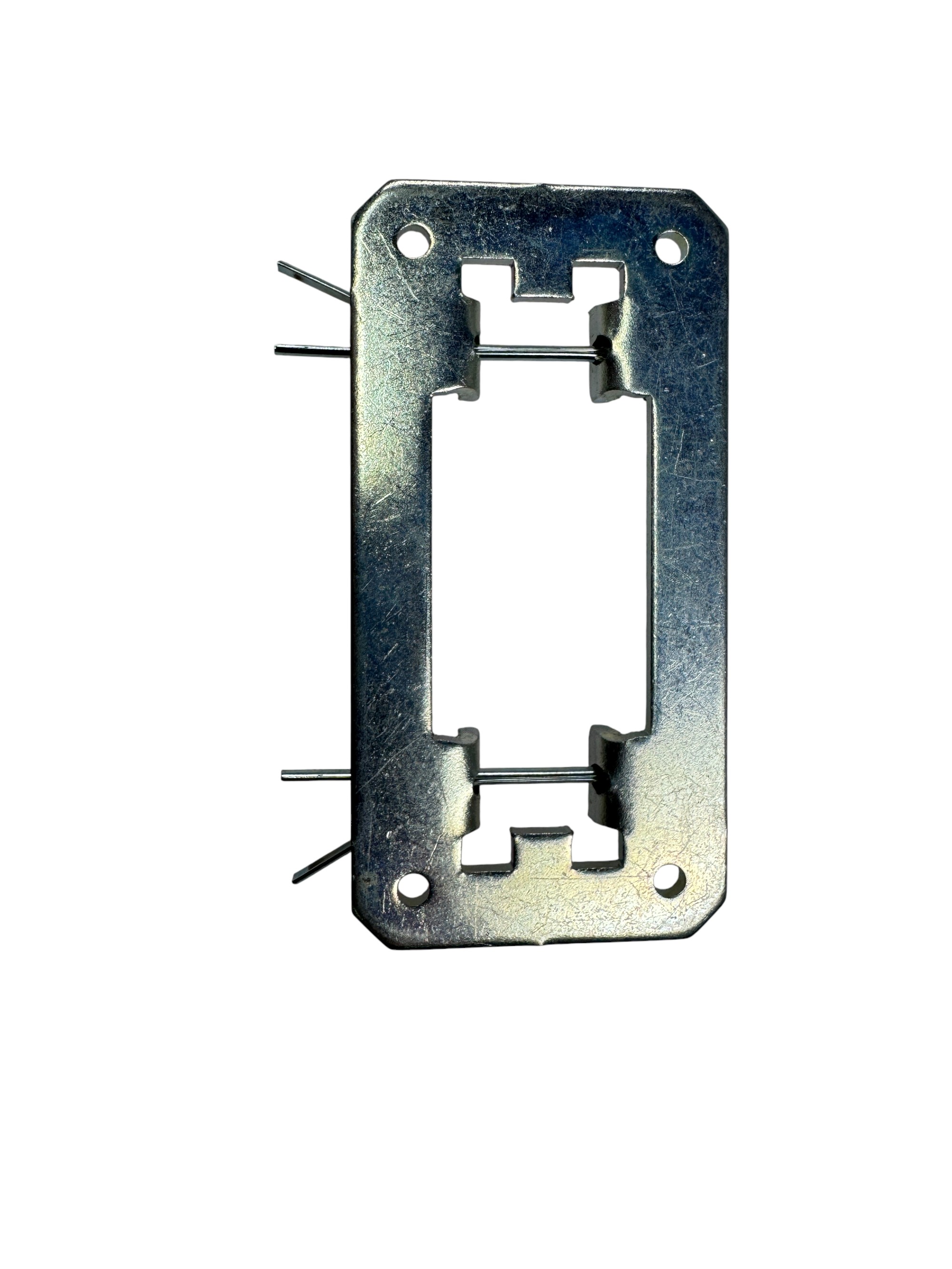

- Motorlager: wählbar – ohne Motorlager oder mit passendem Motorlager
- Adapter + Mitnehmer (Wellenadapter) nach Variantenauswahl – Standard SW 40; weitere Profile je nach Angebot wählbar (z. B. Rundwelle Ø 40 mm)
- Bitte wählen Sie beide Optionen passend zu Ihrer vorhandenen Wickelwelle und Ihrem Rollladenkasten – so erhalten Sie ein sofort montierbares Set.
Wichtige Hinweise
- Der elektrische Anschluss (230 V) muss von einer Elektrofachkraft nach den geltenden Vorschriften ausgeführt werden.
- Alle Angaben sind ca.-Werte laut Hersteller; technische Änderungen vorbehalten.
- Adapter + Mitnehmer sowie Motorlager werden nach Variantenauswahl geliefert – bitte bei der Bestellung die passende Ausführung wählen. Gegenlager, Walzenkapsel und ggf. Wellenverbinder passend zur vorhandenen Welle wählen (siehe Zubehör).
