Produktbeschreibung

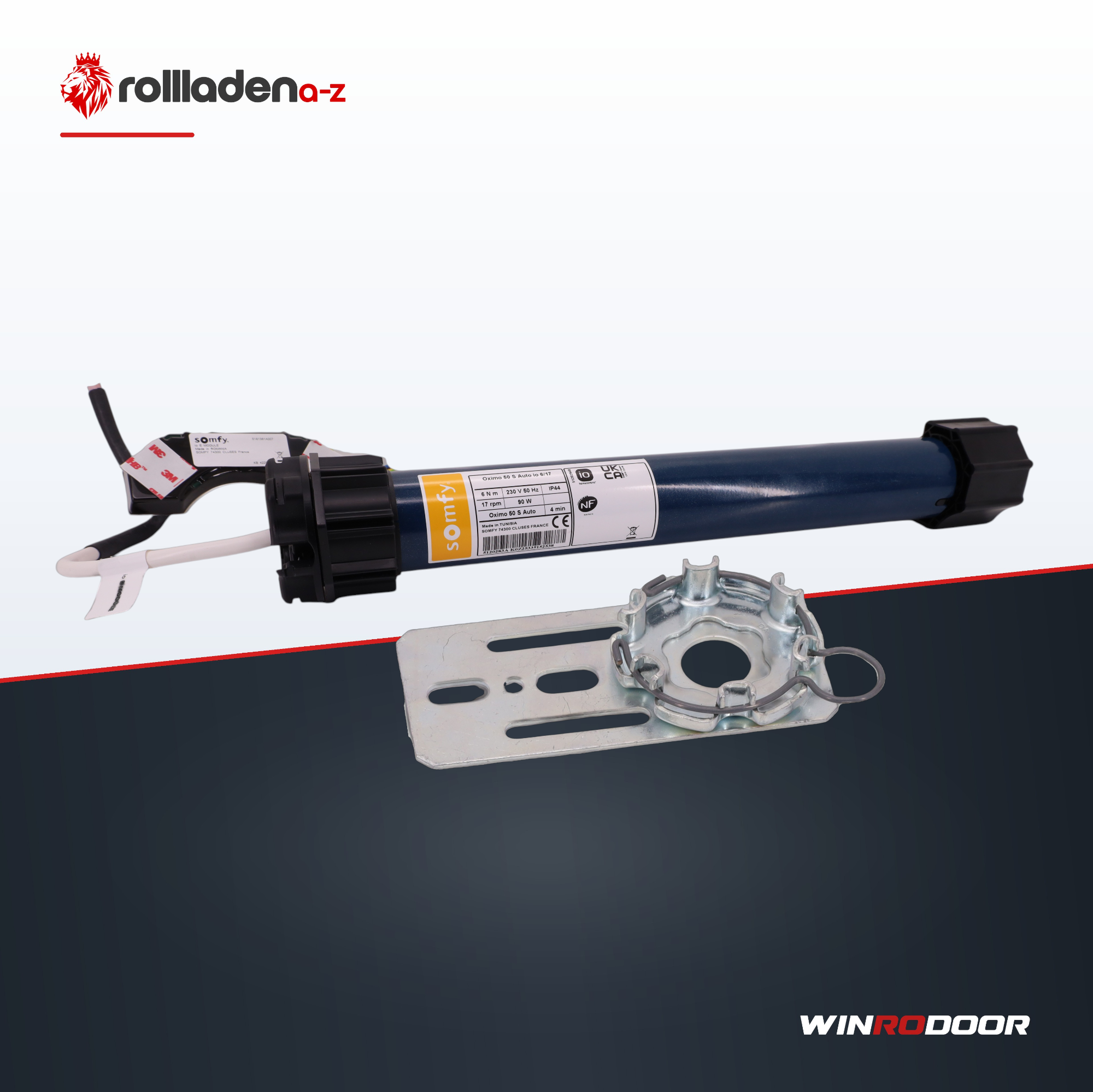

Der Somfy Oximo 50 S Auto io 6/17 ist der Spezialist für schmale Fenster: Sein Rohrmodul ist nur ca. 367 mm kurz – rund 20 cm kürzer als ein Standard-Oximo. Damit passt er in Wickelwellen, die für normale Motoren der Baureihe 50 schlicht zu kurz sind, z. B. bei schmalen Bad-, WC-, Flur- oder Giebelfenstern.

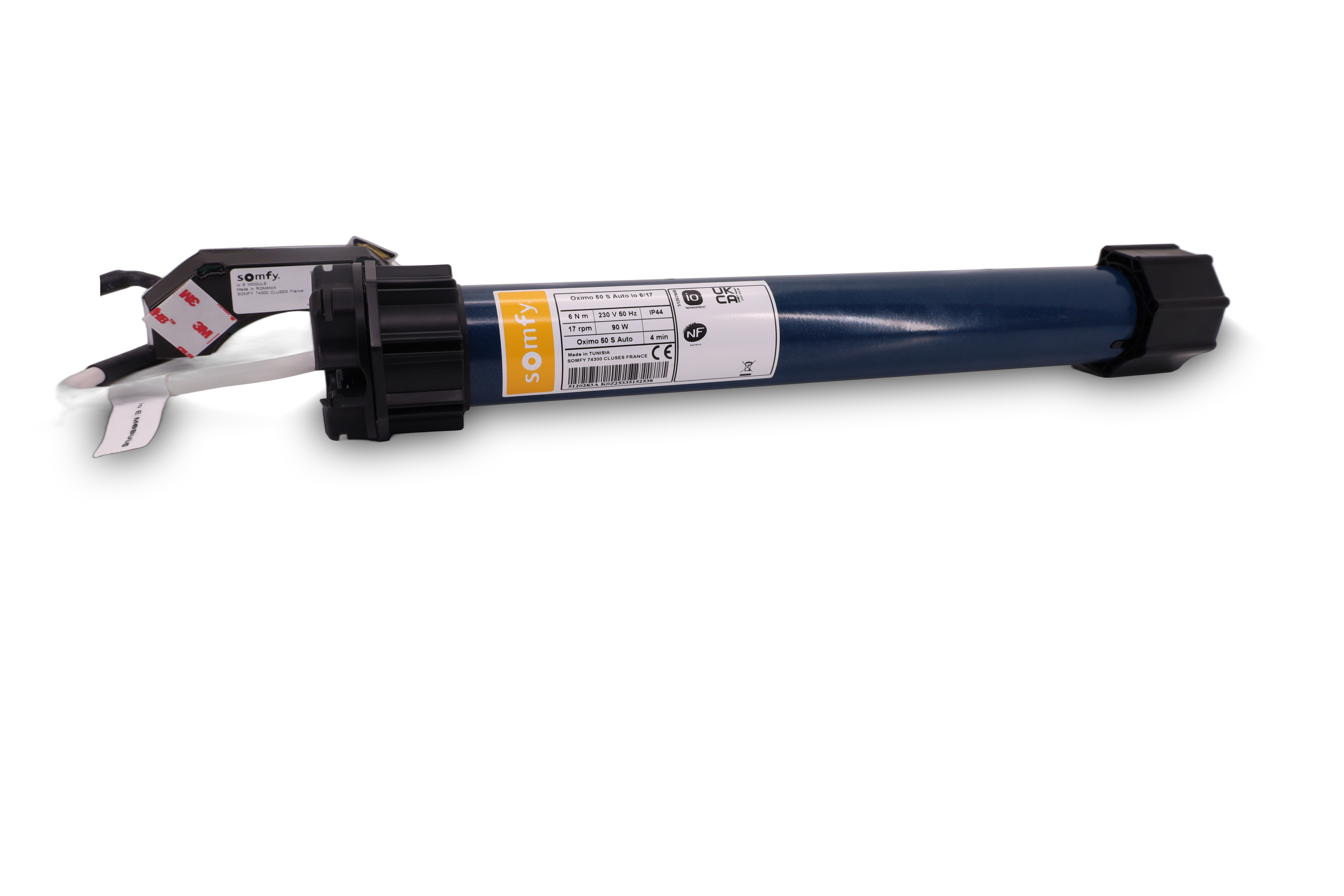

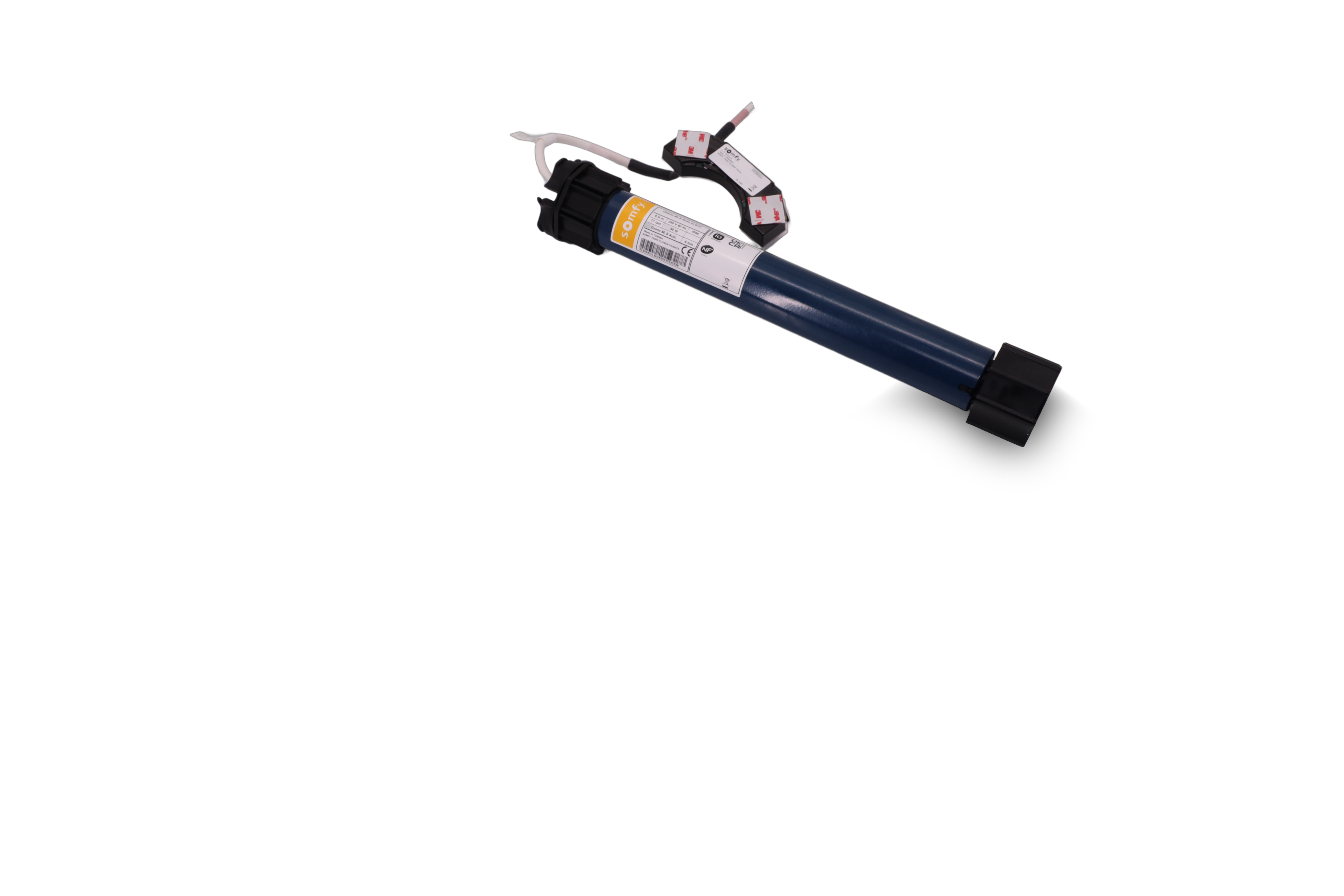

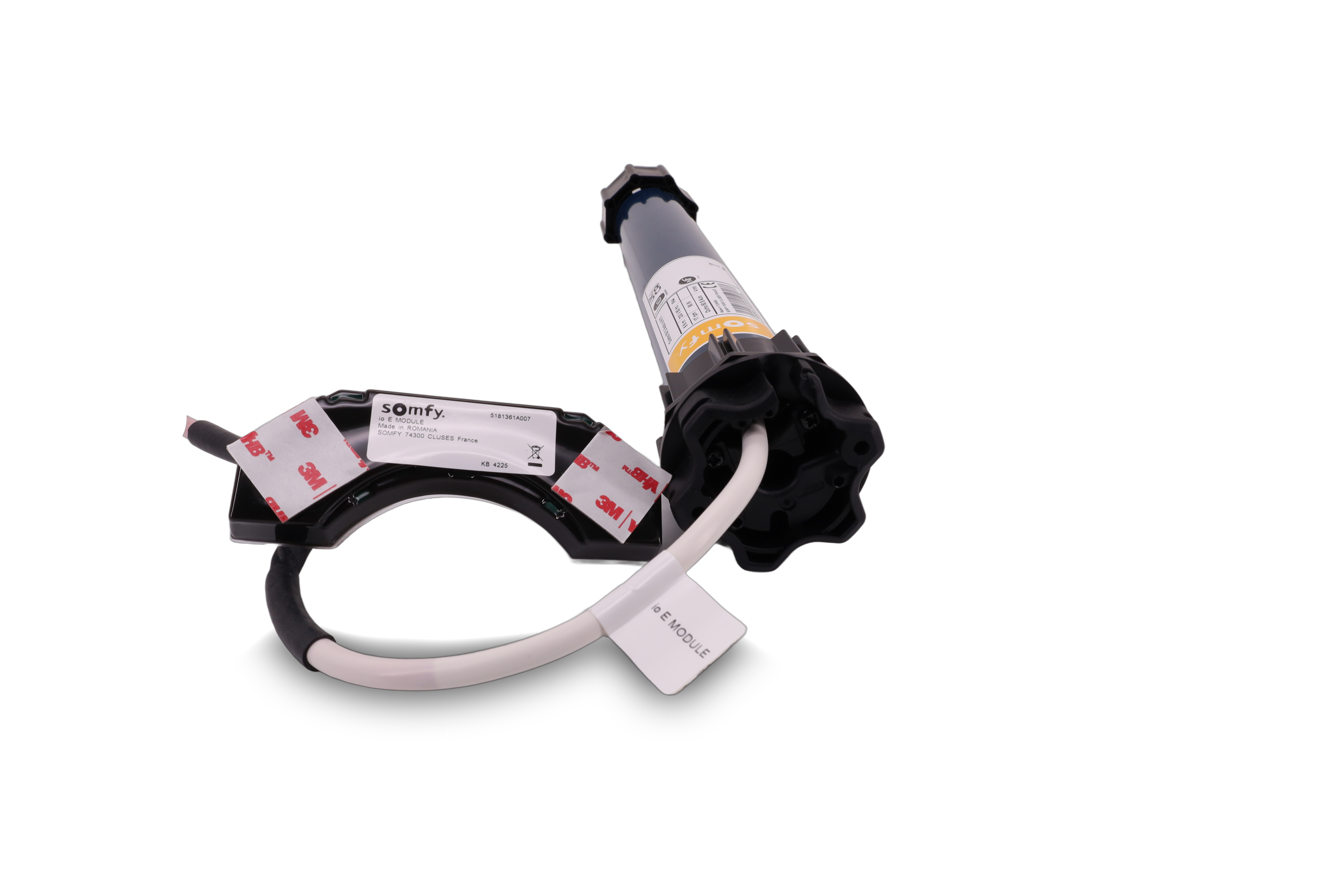

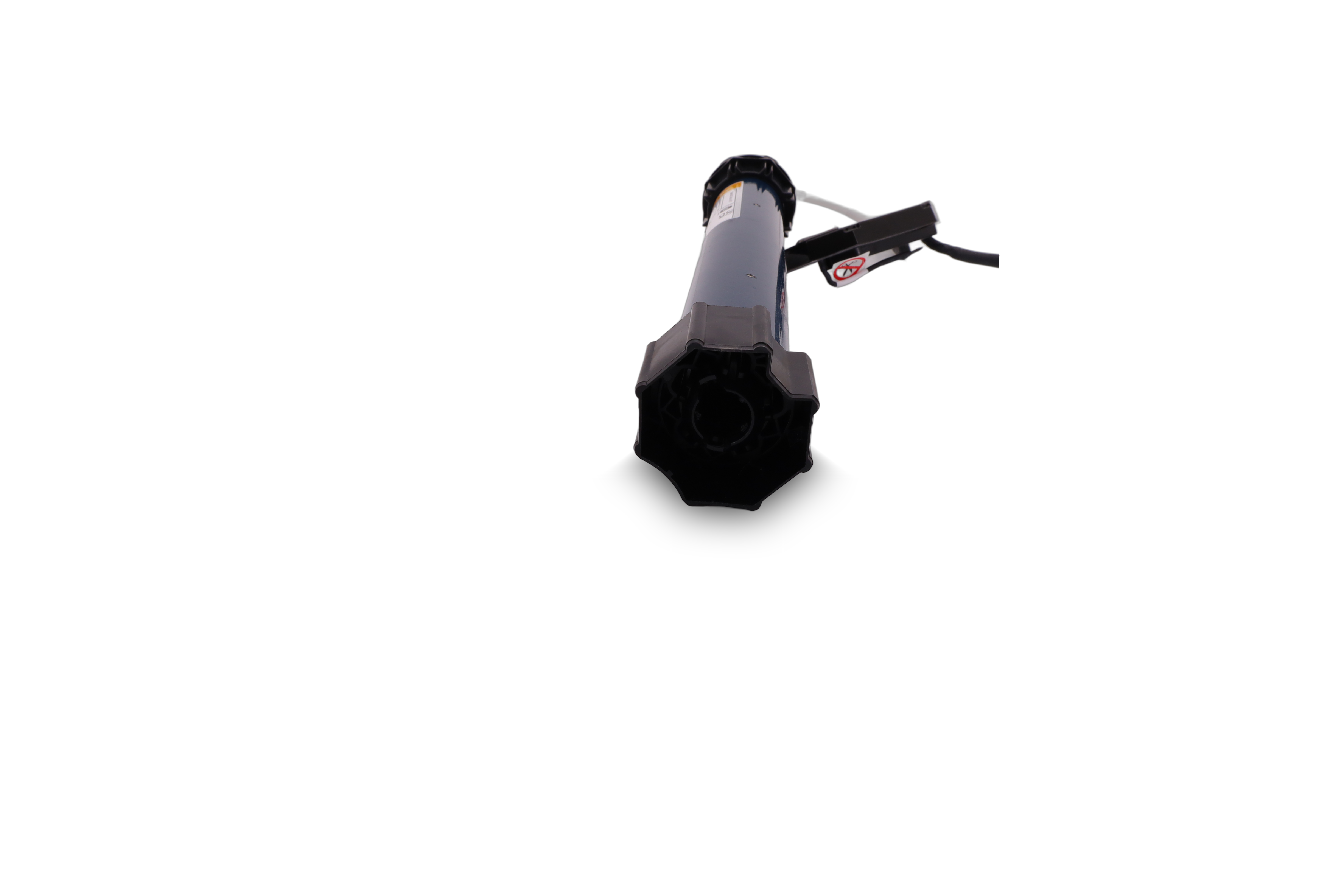

Der Trick: Steuerelektronik und io-Funk sitzen nicht im Motorrohr, sondern in einem externen io-Modul, das mit den vormontierten 3M-Klebepads platzsparend an der Kastenwand befestigt wird. Beide Komponenten gehören fest zusammen und werden einfach zusammengesteckt.
„S Auto“ steht für vollautomatische Endlagen: Der Motor erkennt oben den festen Anschlag (Anschlagpuffer oder Winkelendleiste) und unten die festen Wellenverbinder – und korrigiert seine Endlagen im Betrieb laufend selbst. Dazu kommen Hinderniserkennung, Blockiererkennung, Festfrierschutz und bidirektionaler io-homecontrol®-Funk bis zur TaHoma-Anbindung.

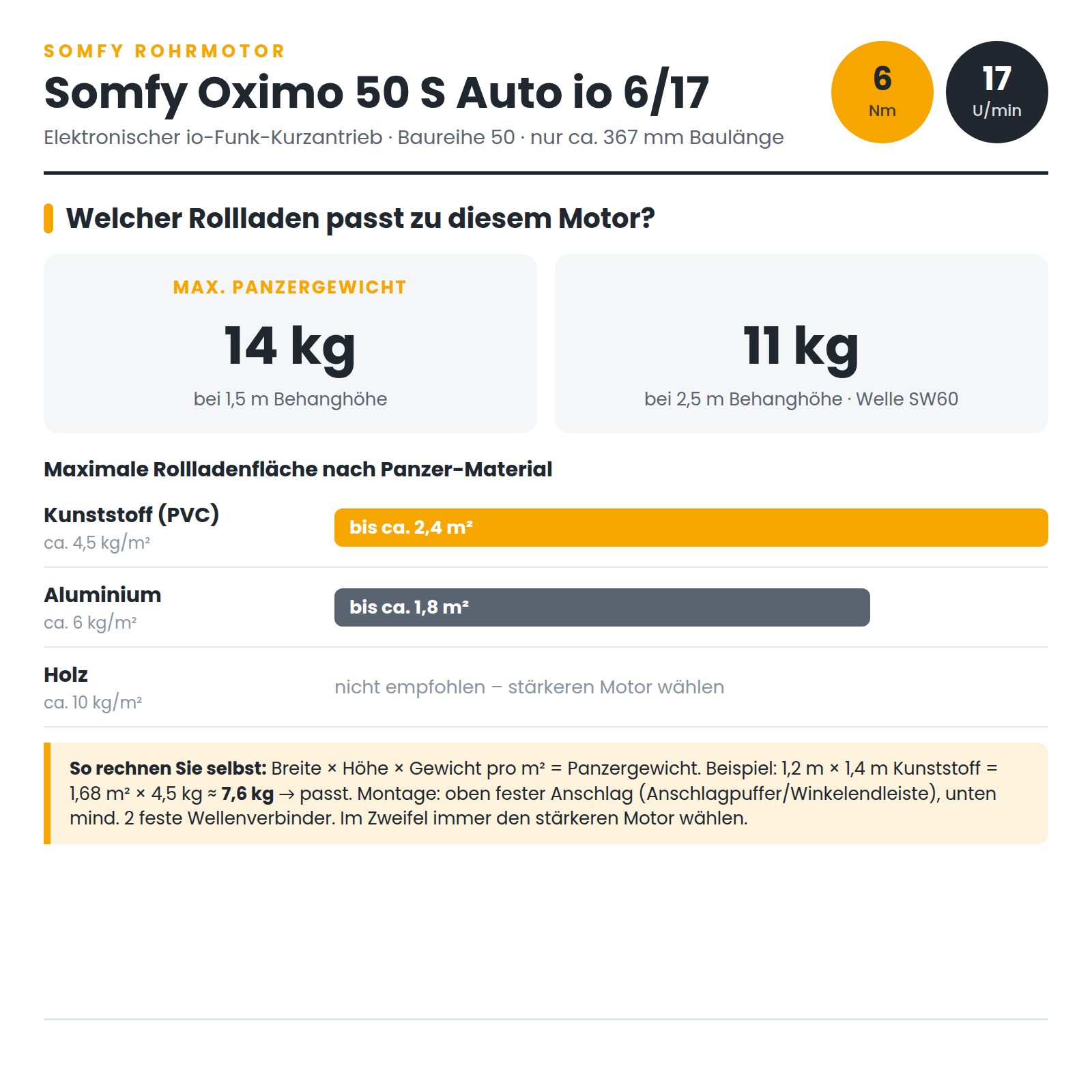

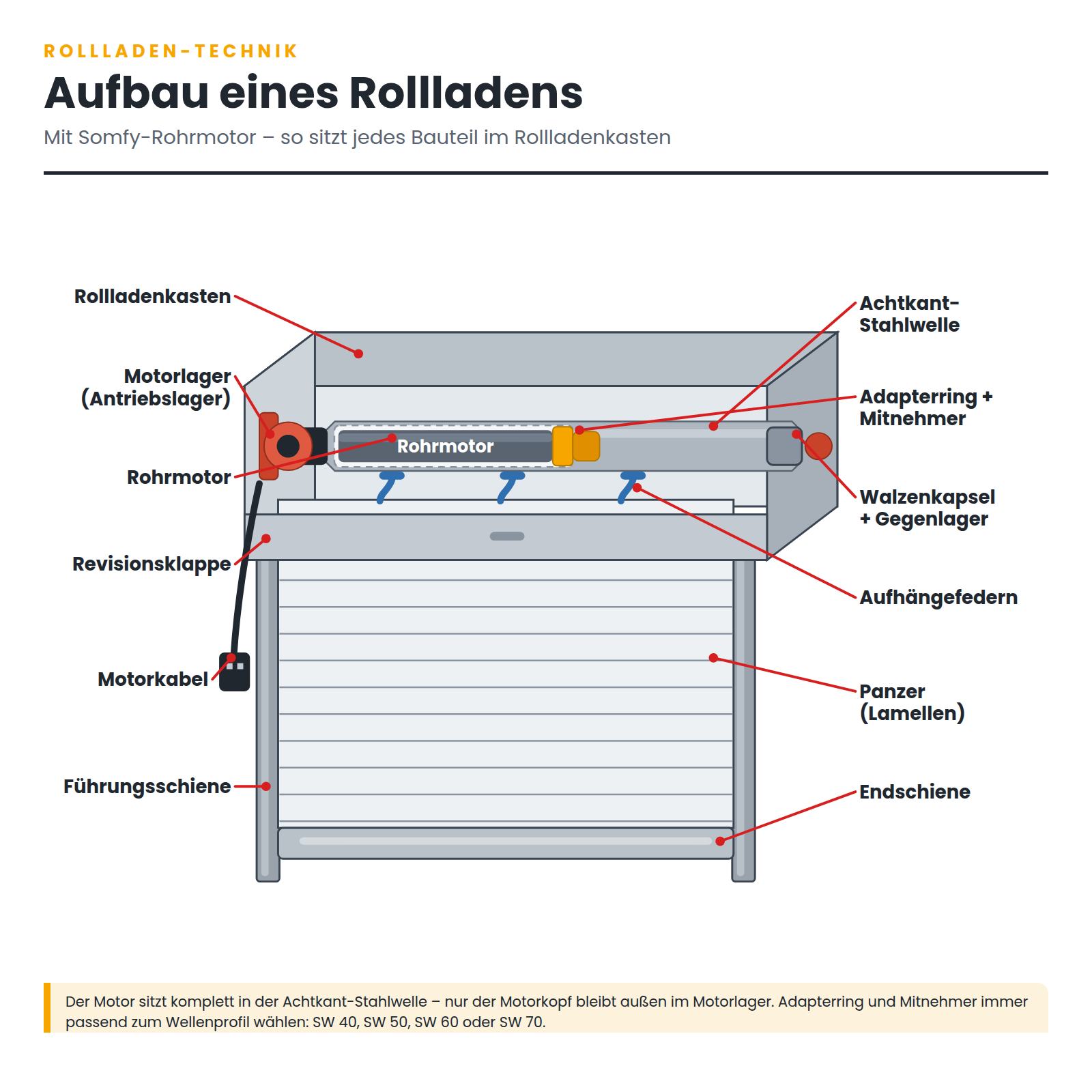

Welcher Rollladen passt zu diesem Motor?
Der Somfy Oximo 50 S Auto io 6/17 hebt Rollladenpanzer bis ca. 14 kg (bei 1,5 m Behanghöhe) bzw. ca. 11 kg (bei 2,5 m Behanghöhe, Welle SW60).
| Panzer-Material | Gewicht pro m² | max. Rollladenfläche |
|---|---|---|
| Kunststoff (PVC) | ca. 4,5 kg/m² | bis ca. 2,4 m² |
| Aluminium | ca. 6 kg/m² | bis ca. 1,8 m² |
| Holz | ca. 10 kg/m² | nicht empfohlen – stärkeren Motor wählen |

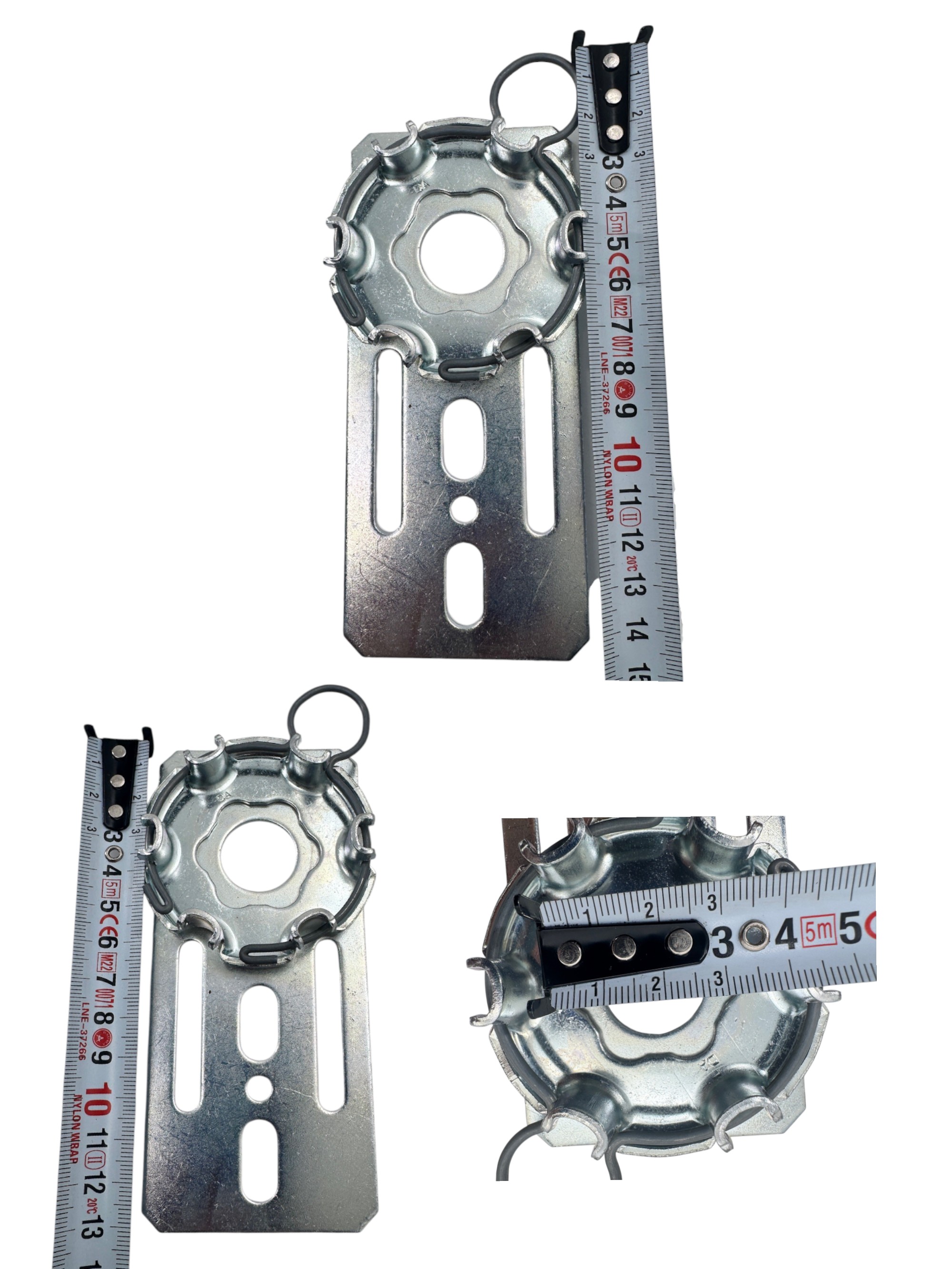

So rechnen Sie selbst: Breite × Höhe × Gewicht pro m² = Panzergewicht. Beispiel: 1,2 m × 1,4 m Kunststoff = 1,68 m² × 4,5 kg ≈ 7,6 kg. Montage: oben fester Anschlag (Anschlagpuffer/Winkelendleiste), unten mind. 2 feste Wellenverbinder. Im Zweifel immer den stärkeren Motor wählen.

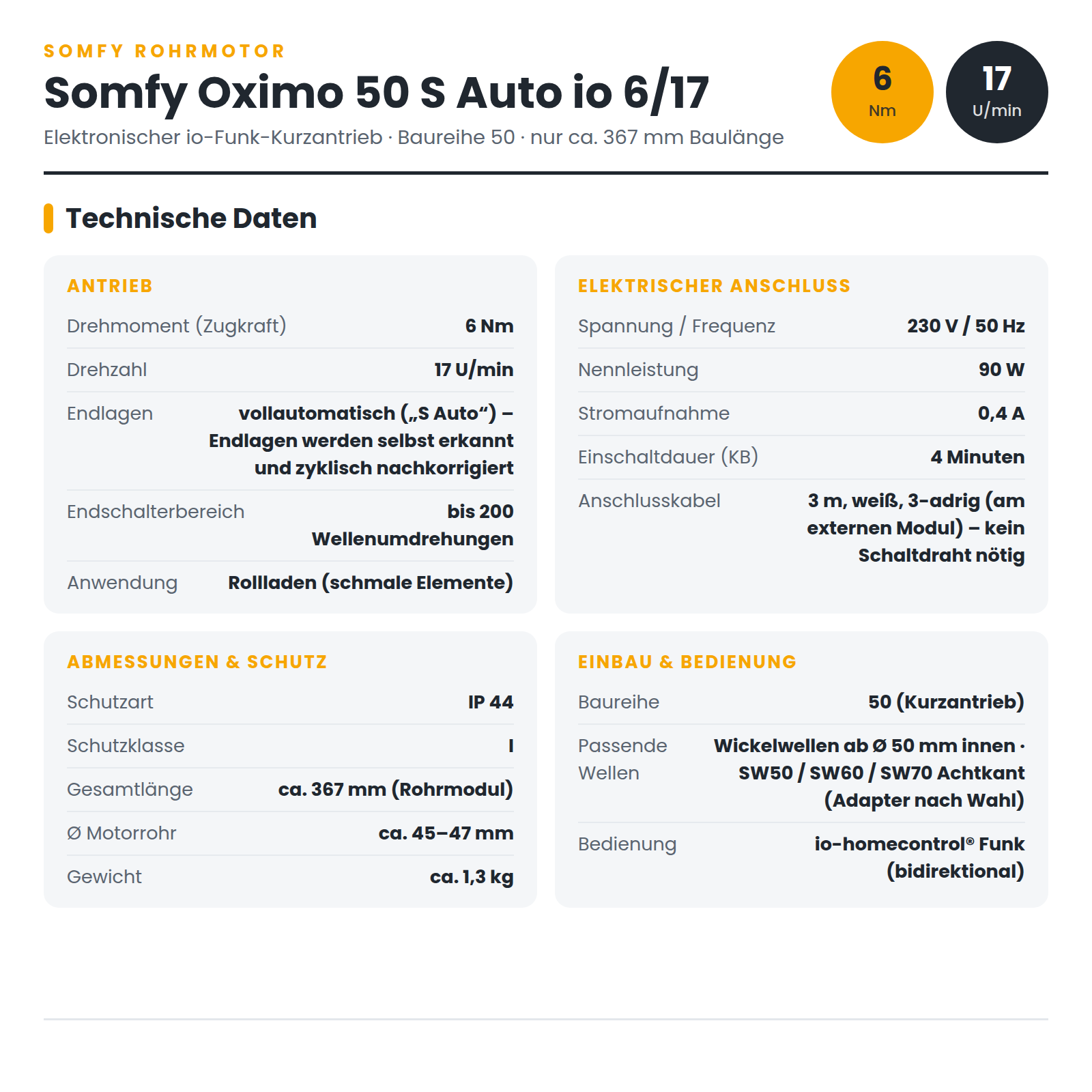

Technische Daten

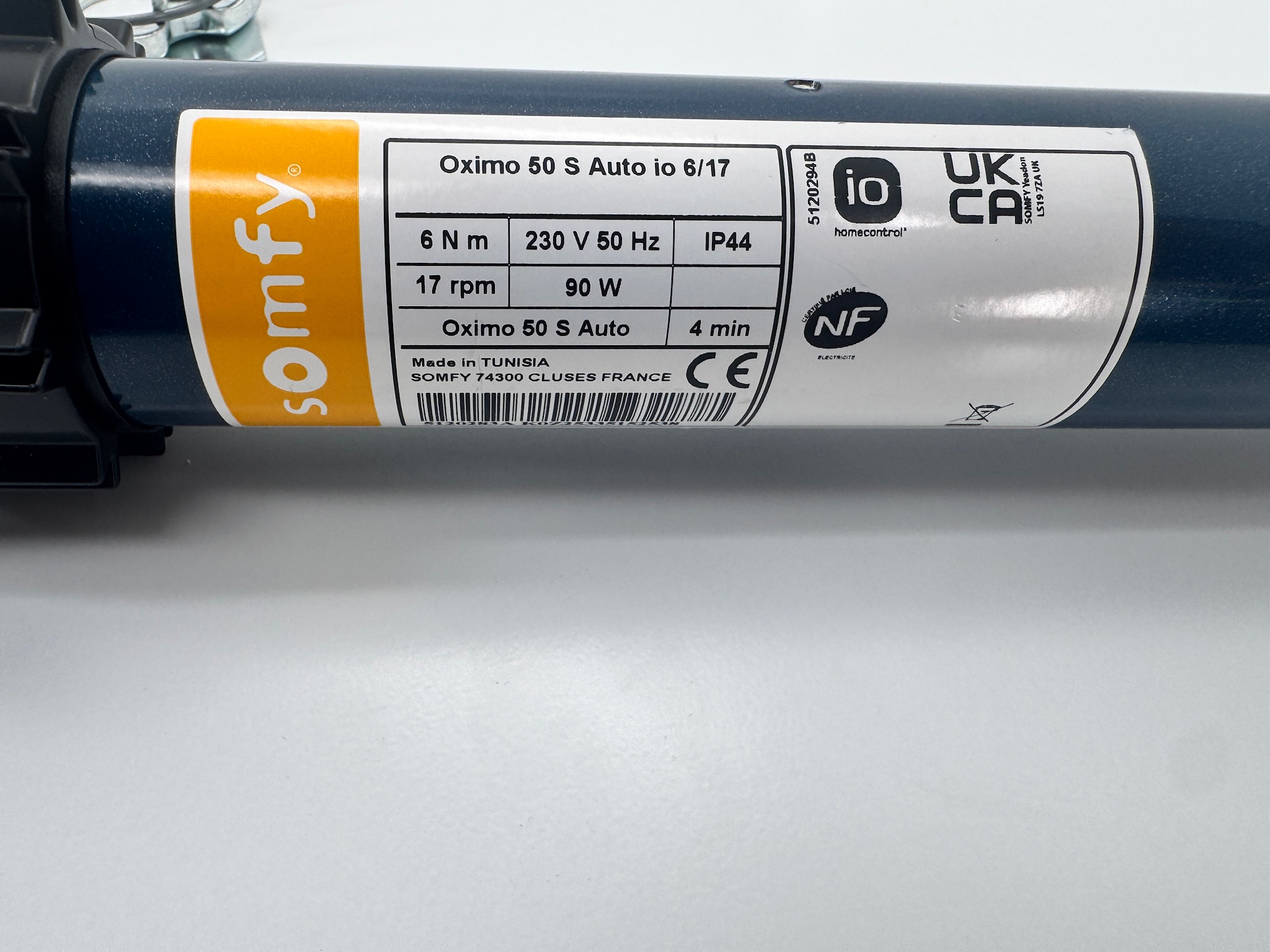

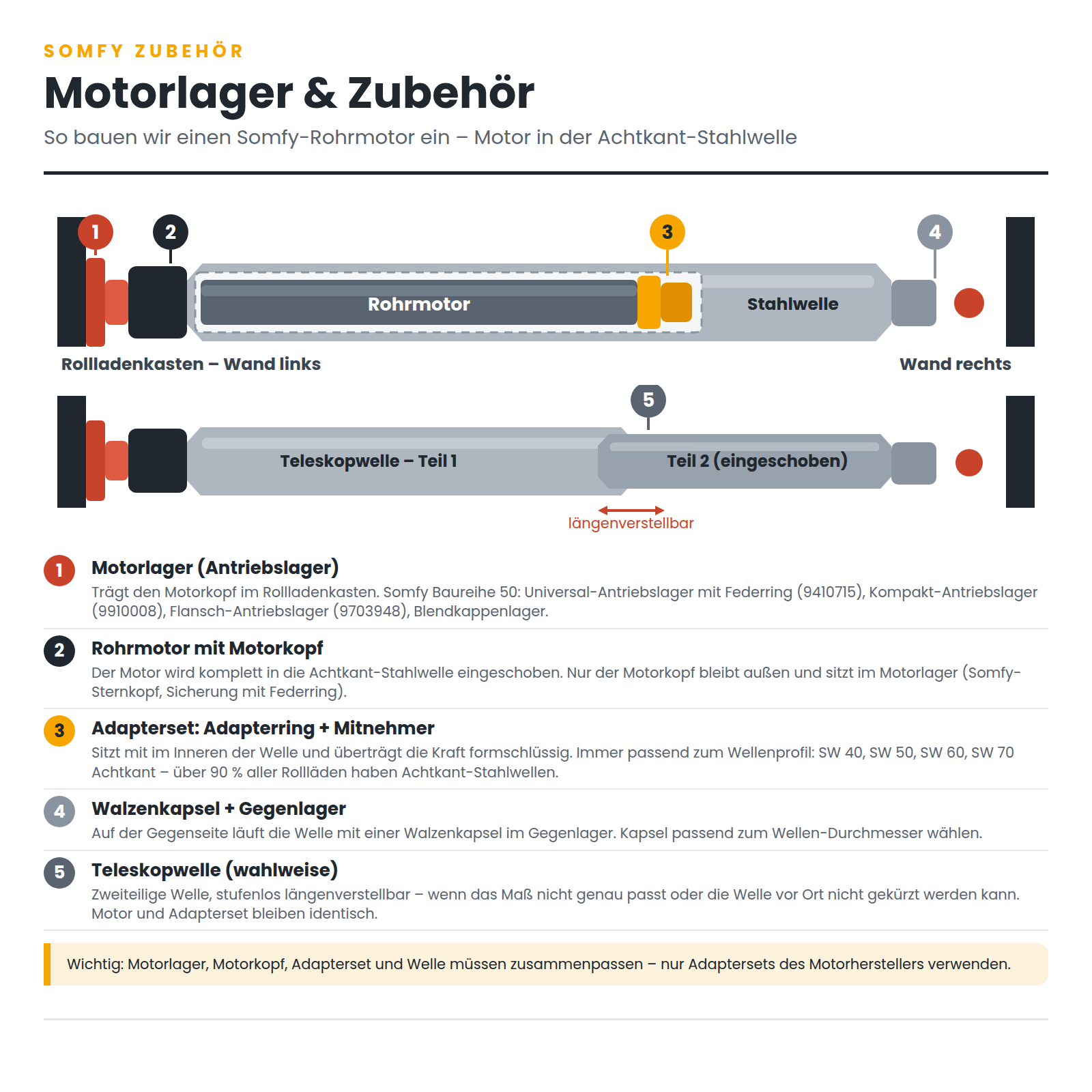

| Drehmoment | 6 Nm |
| Drehzahl | 17 U/min |
| Zugleistung (max. Panzergewicht) | ca. 14 kg bei 1,5 m / ca. 11 kg bei 2,5 m Behanghöhe (Welle SW60) |
| Endlagen | vollautomatisch („S Auto“) – Endlagen werden selbst erkannt und zyklisch nachkorrigiert |
| Endschalterbereich | bis 200 Wellenumdrehungen |
| Spannung / Frequenz | 230 V / 50 Hz |
| Nennleistung | 90 W |
| Stromaufnahme | 0,4 A |
| Einschaltdauer (KB) | 4 Minuten |
| Anschlusskabel | 3 m, weiß, 3-adrig (am externen Modul) – kein Schaltdraht nötig |
| Schutzart | IP 44 |
| Schutzklasse | I |
| Gesamtlänge | ca. 367 mm (Rohrmodul) * |
| Einbau-/Einstecklänge | ca. 367 mm * |
| Ø Motorrohr | ca. 45–47 mm |
| Gewicht | ca. 1,3 kg |
| Baureihe | 50 (Kurzantrieb) |
| Passende Wellen | Wickelwellen ab Ø 50 mm innen · SW50 / SW60 / SW70 Achtkant (Adapter nach Wahl) |
| Anwendung | Rollladen (schmale Elemente) |

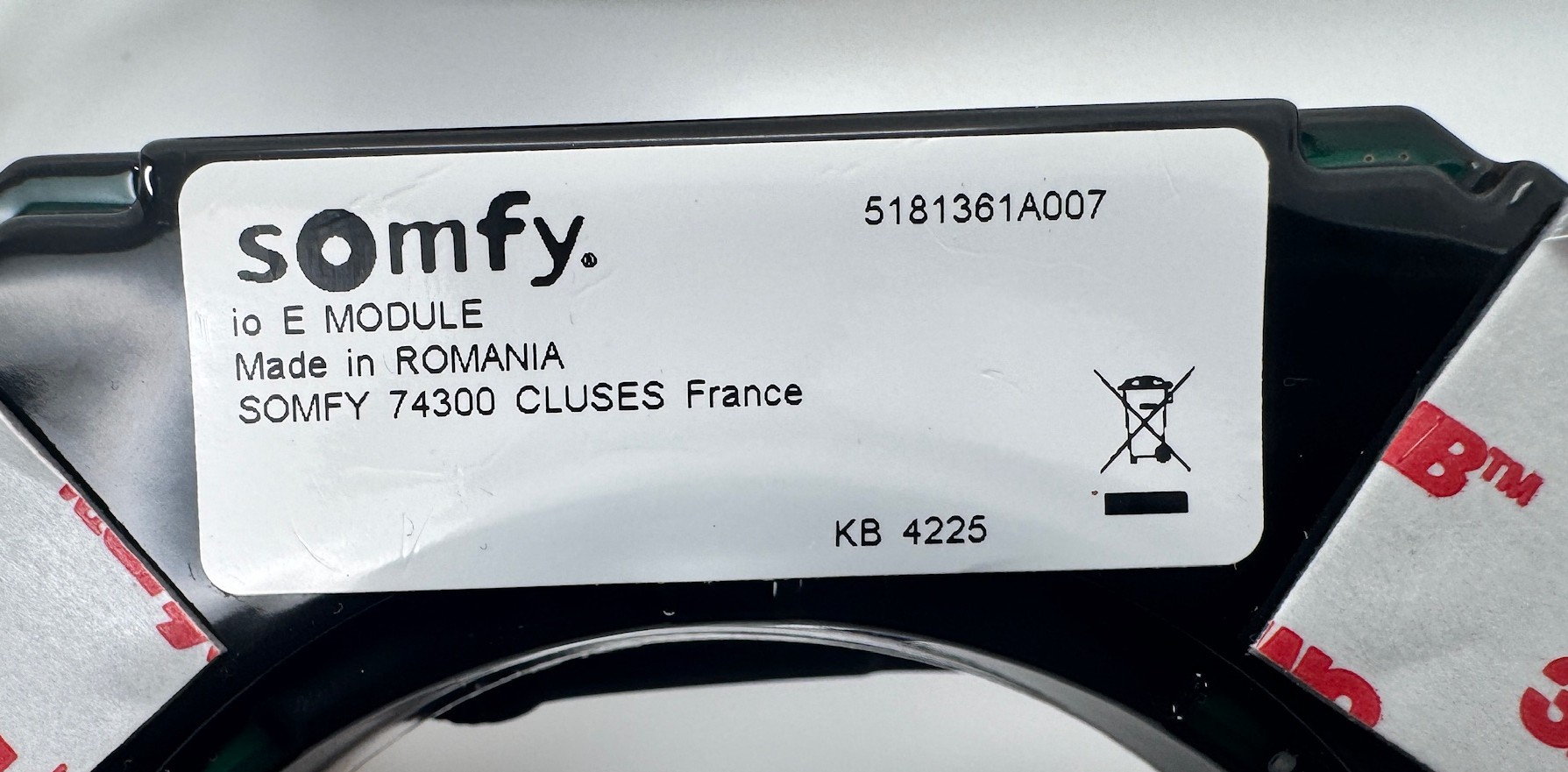

| Externes Modul | Externes io-Modul: ca. 63 × 63 mm, Befestigung mit 3M-Klebepads an der Kastenwand |
* Gesamtlänge je nach gewähltem Adapter/Mitnehmer geringfügig abweichend.
Bedienung / Steuerung
io-homecontrol®-Funk (868–870 MHz), bidirektional mit Rückmeldung. Kompatibel: Situo io, Smoove io, Chronis io, Nina io, TaHoma / TaHoma Switch.

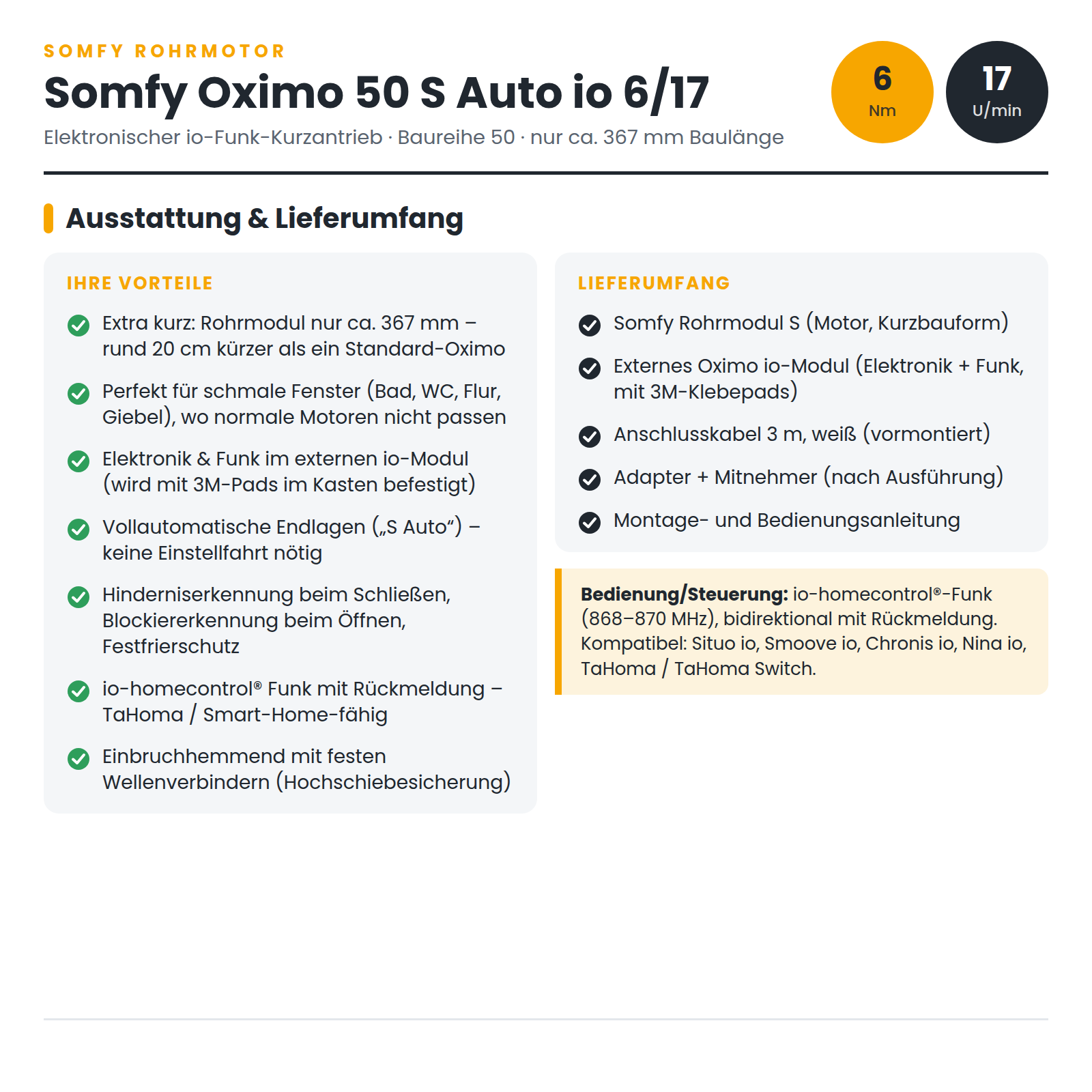

Lieferumfang
- Somfy Rohrmodul S (Motor, Kurzbauform)
- Externes Oximo io-Modul (Elektronik + Funk, mit 3M-Klebepads)
- Anschlusskabel 3 m, weiß (vormontiert)
- Montage- und Bedienungsanleitung
