Produktbeschreibung

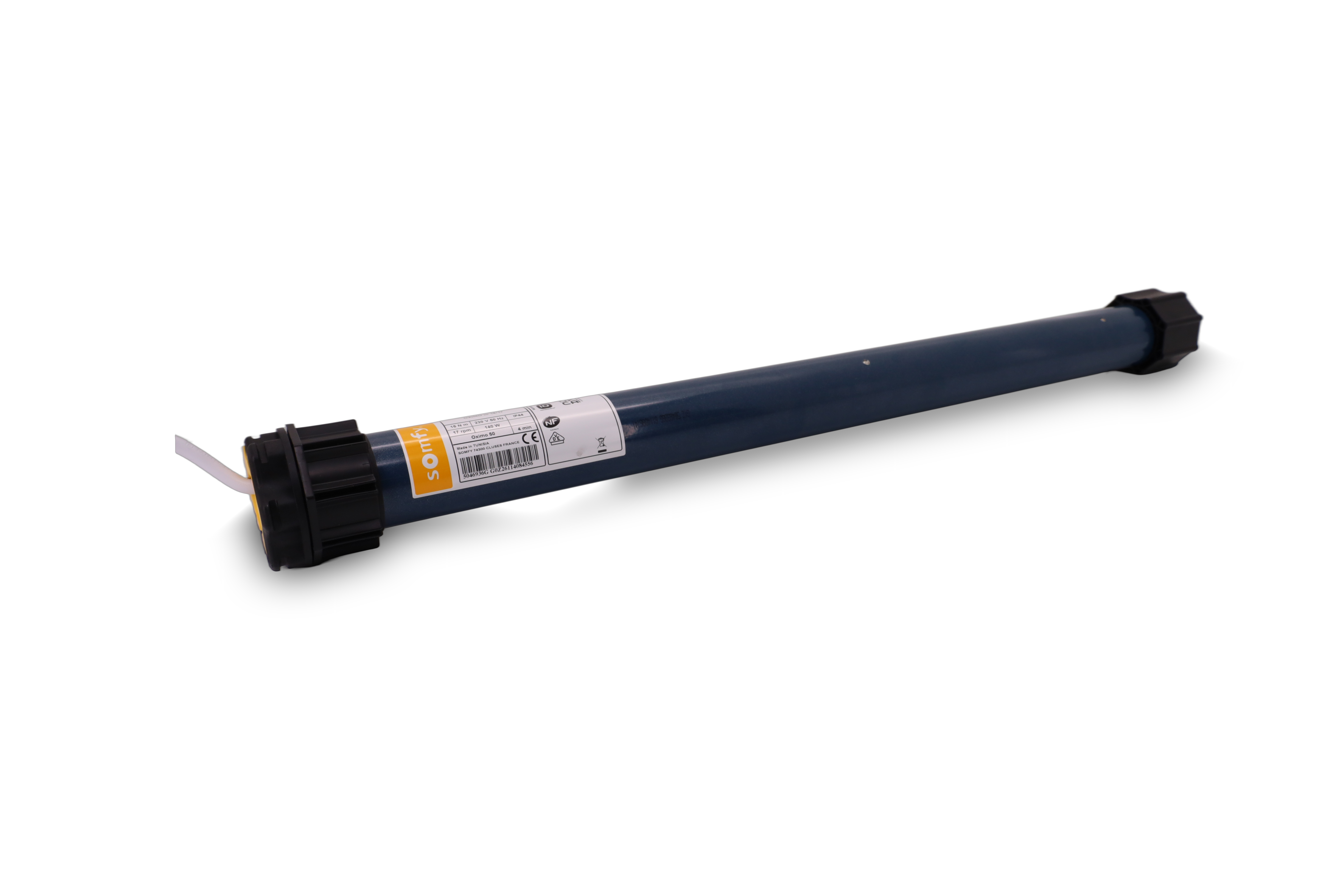

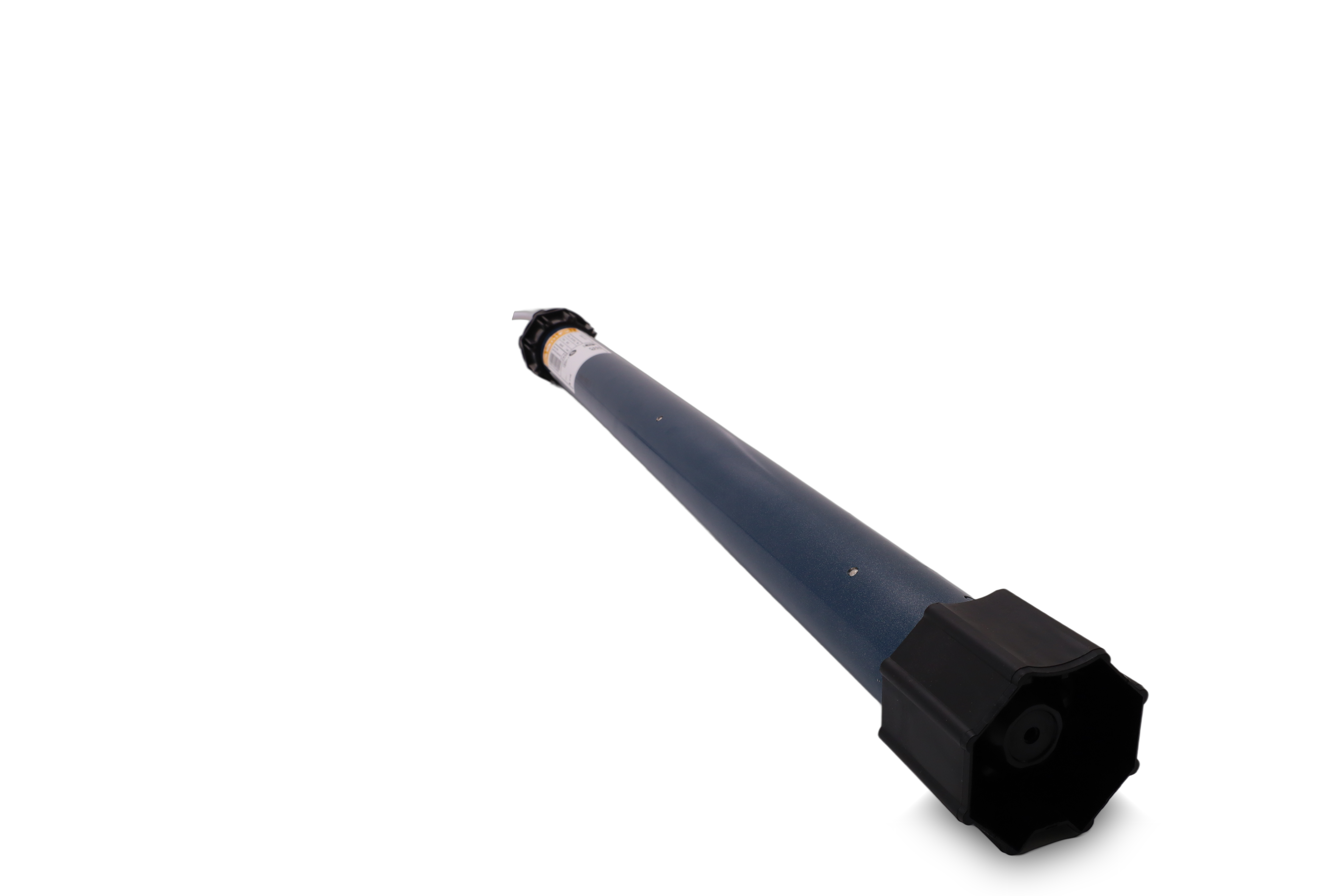

Der Somfy Oximo 50 io 15/17 ist der intelligente Funk-Rollladenmotor für das moderne Zuhause. Die Endlagen stellt er vollautomatisch selbst ein und korrigiert sie im Betrieb laufend nach – Einstellfahrten und Schrauben entfallen komplett.
Dank Somfy Drive Control™ überwacht die Elektronik permanent das Drehmoment: Trifft der Rollladen beim Schließen auf ein Hindernis, stoppt der Motor sofort und gibt es wieder frei. Beim Öffnen erkennt er Blockaden – und im Winter schützt der Festfrierschutz den festgefrorenen Panzer vor Beschädigung. In Verbindung mit festen Wellenverbindern wirkt der Antrieb zusätzlich einbruchhemmend.
Gesteuert wird per bidirektionalem io-homecontrol®-Funk: mit Handsendern wie Situo io, Wandsendern, Zeitschaltuhren oder komfortabel per Smartphone über TaHoma – inklusive Rückmeldung, ob der Rollladen wirklich geschlossen ist. Mit 15 Nm bewegt er Panzer bis ca. 36 kg.

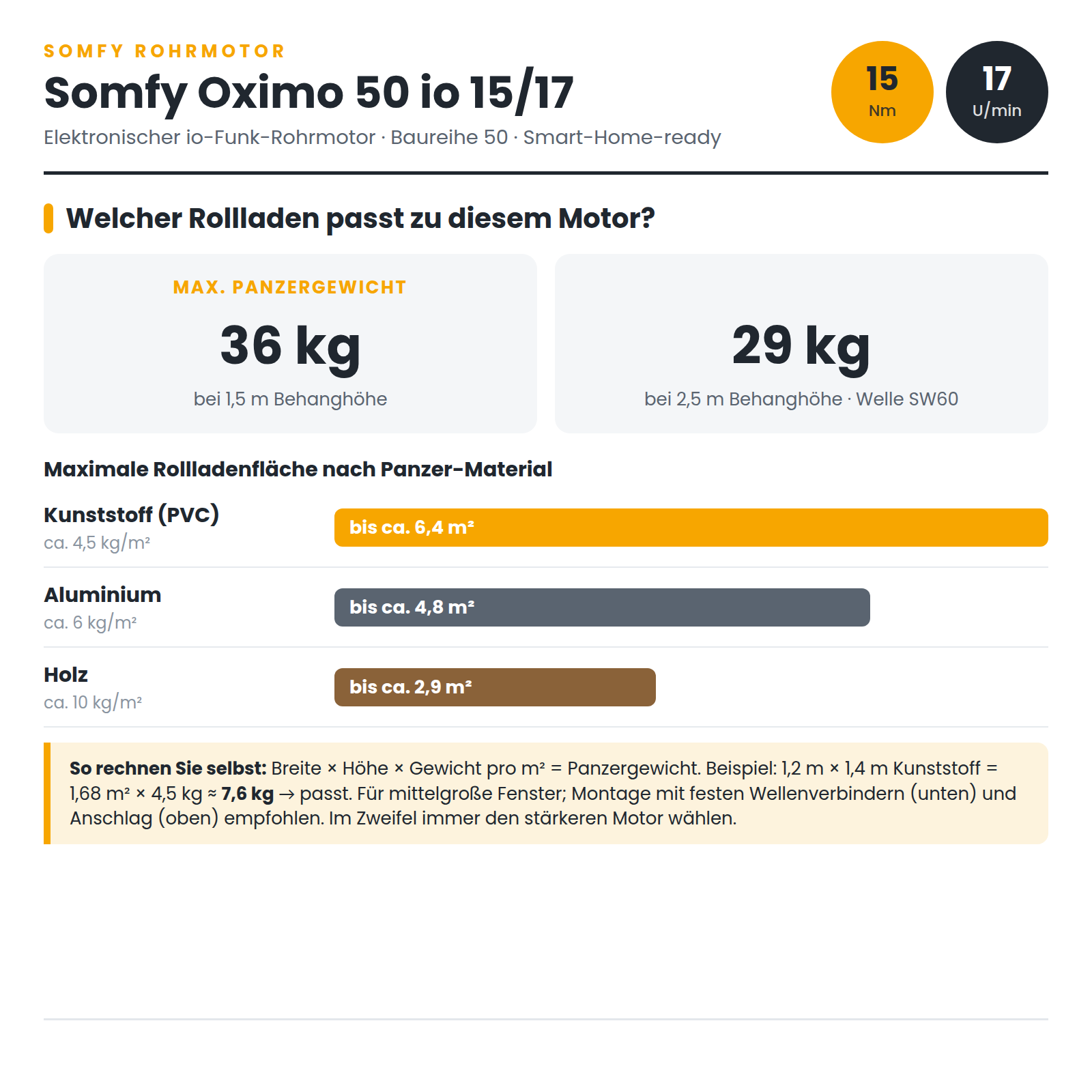

Welcher Rollladen passt zu diesem Motor?
Der Somfy Oximo 50 io 15/17 hebt Rollladenpanzer bis ca. 36 kg (bei 1,5 m Behanghöhe) bzw. ca. 29 kg (bei 2,5 m Behanghöhe, Welle SW60).
| Panzer-Material | Gewicht pro m² | max. Rollladenfläche |
|---|---|---|
| Kunststoff (PVC) | ca. 4,5 kg/m² | bis ca. 6,4 m² |
| Aluminium | ca. 6 kg/m² | bis ca. 4,8 m² |
| Holz | ca. 10 kg/m² | bis ca. 2,9 m² |
So rechnen Sie selbst: Breite × Höhe × Gewicht pro m² = Panzergewicht. Beispiel: 1,2 m × 1,4 m Kunststoff = 1,68 m² × 4,5 kg ≈ 7,6 kg. Für mittelgroße Fenster; Montage mit festen Wellenverbindern (unten) und Anschlag (oben) empfohlen. Im Zweifel immer den stärkeren Motor wählen.

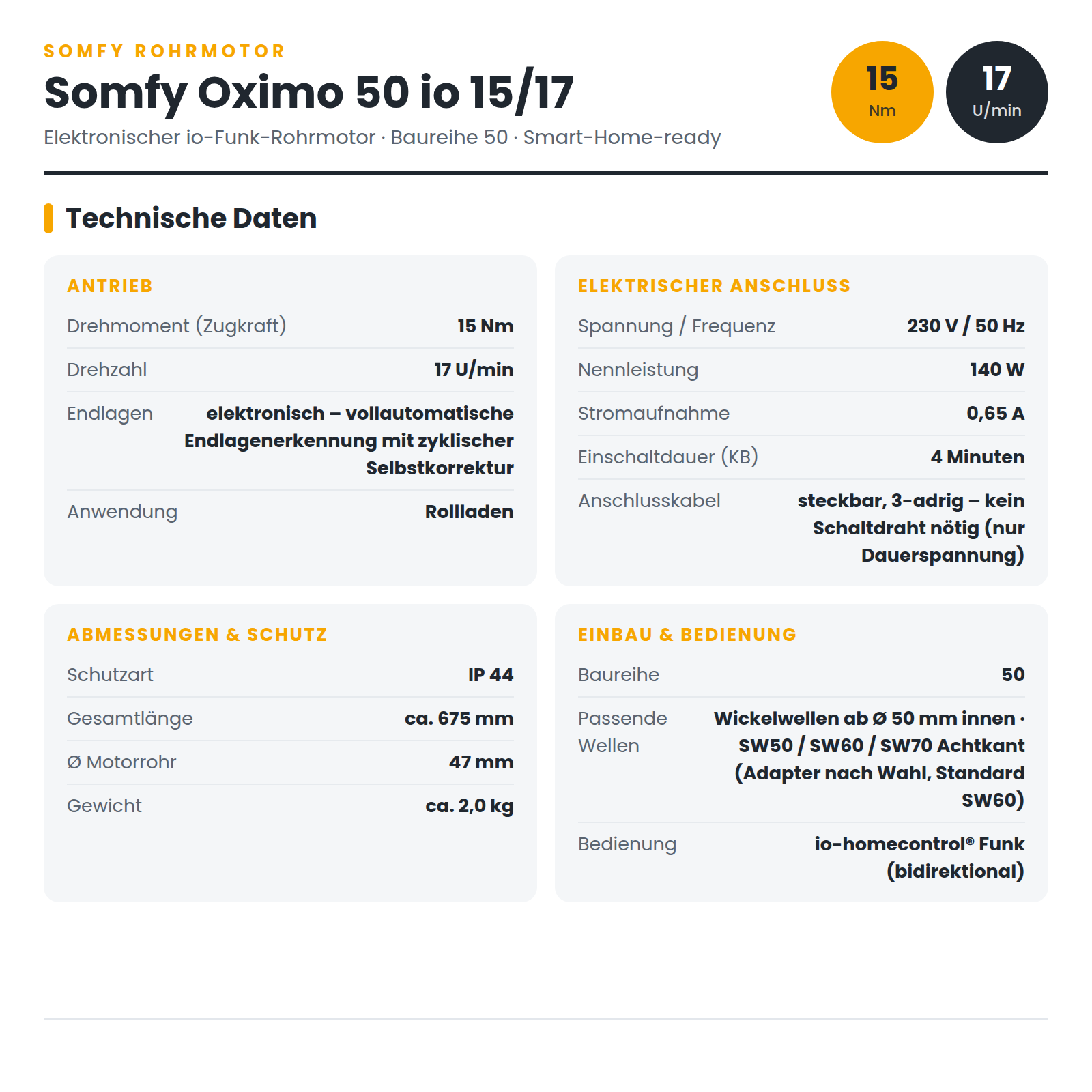

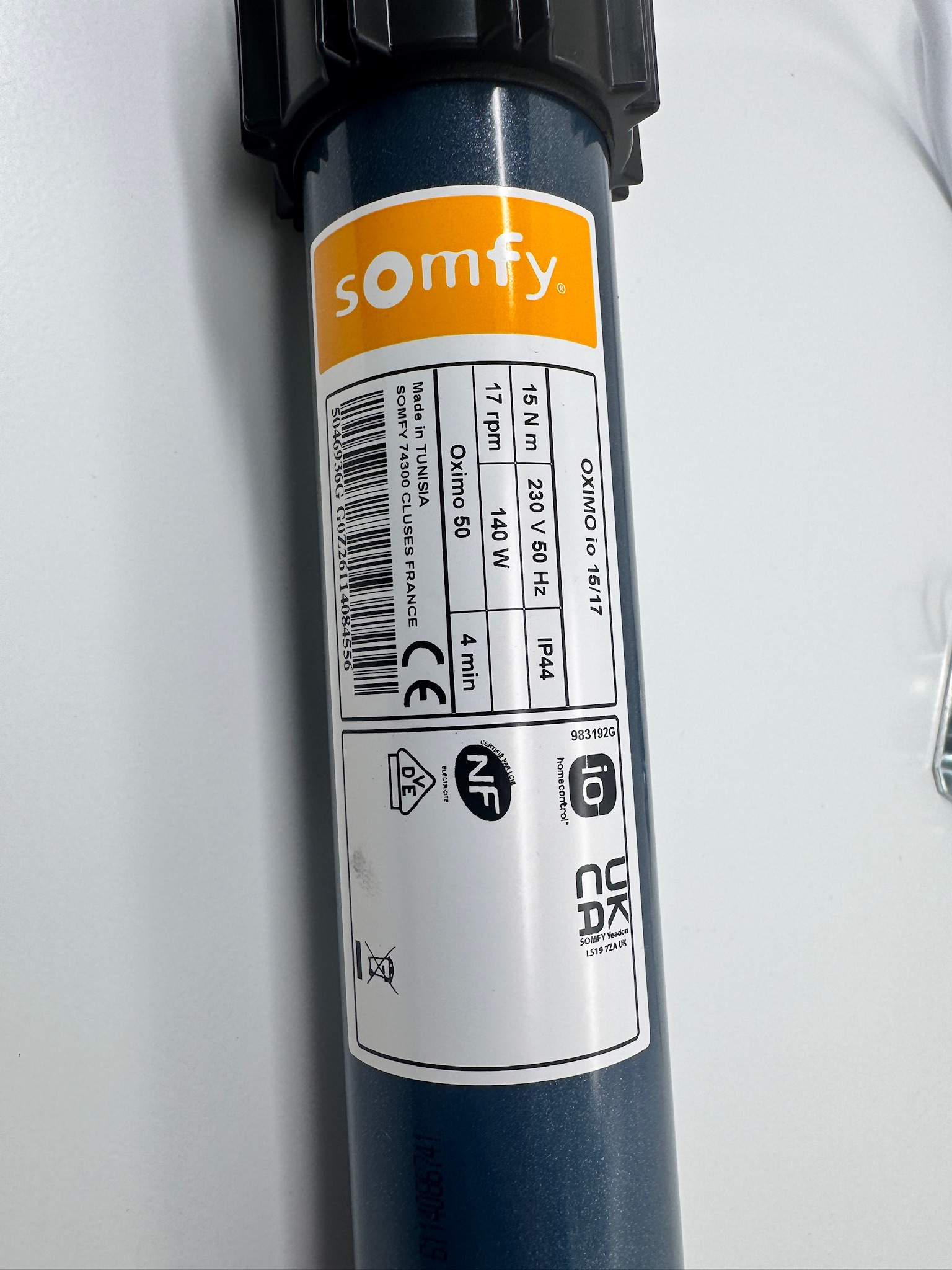

Technische Daten
| Drehmoment | 15 Nm |
| Drehzahl | 17 U/min |
| Zugleistung (max. Panzergewicht) | ca. 36 kg bei 1,5 m / ca. 29 kg bei 2,5 m Behanghöhe (Welle SW60) |
| Endlagen | elektronisch – vollautomatische Endlagenerkennung mit zyklischer Selbstkorrektur |
| Spannung / Frequenz | 230 V / 50 Hz |
| Nennleistung | 140 W |
| Stromaufnahme | 0,65 A |
| Einschaltdauer (KB) | 4 Minuten |
| Anschlusskabel | steckbar, 3-adrig – kein Schaltdraht nötig (nur Dauerspannung) |
| Schutzart | IP 44 |

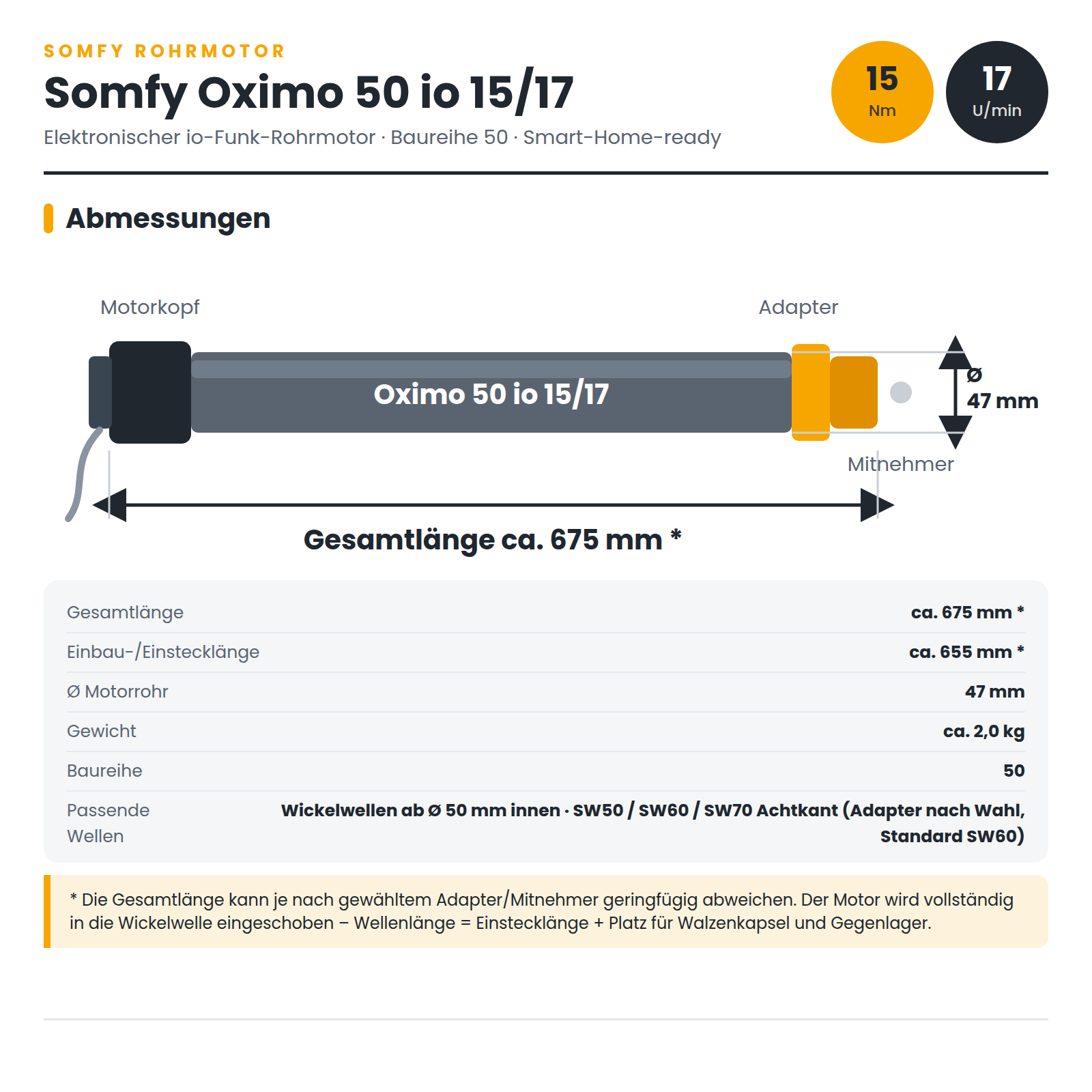

| Gesamtlänge | ca. 675 mm * |
| Einbau-/Einstecklänge | ca. 655 mm * |
| Ø Motorrohr | 47 mm |
| Gewicht | ca. 2,0 kg |
| Baureihe | 50 |
| Passende Wellen | Wickelwellen ab Ø 50 mm innen · SW50 / SW60 / SW70 Achtkant (Adapter nach Wahl, Standard SW60) |
| Anwendung | Rollladen |
* Gesamtlänge je nach gewähltem Adapter/Mitnehmer geringfügig abweichend.
Bedienung / Steuerung
io-homecontrol®-Funk (868–870 MHz), bidirektional mit Rückmeldung. Kompatibel: Situo io, Smoove io, Chronis io, Nina io, TaHoma / TaHoma Switch (Alexa & Google über TaHoma).

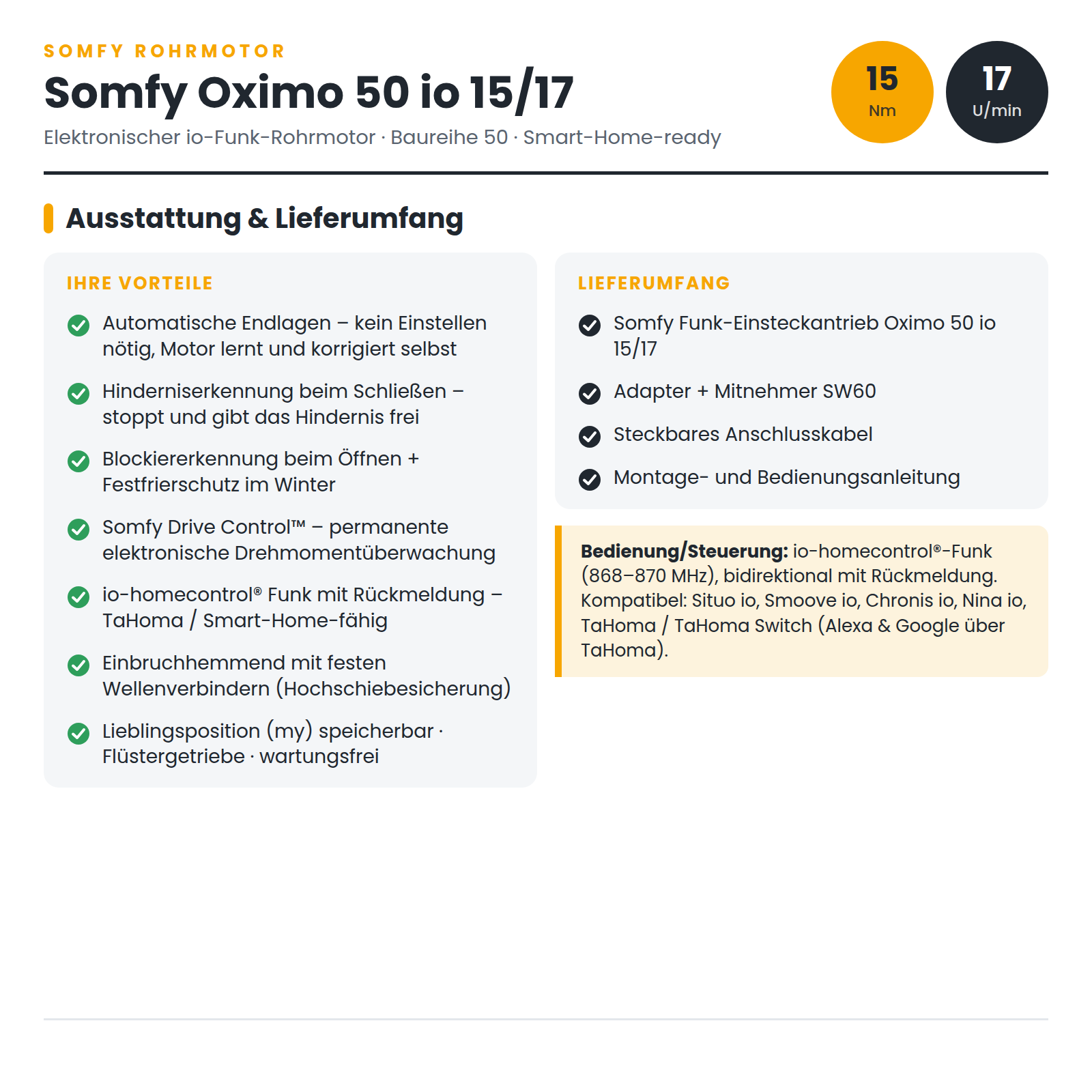

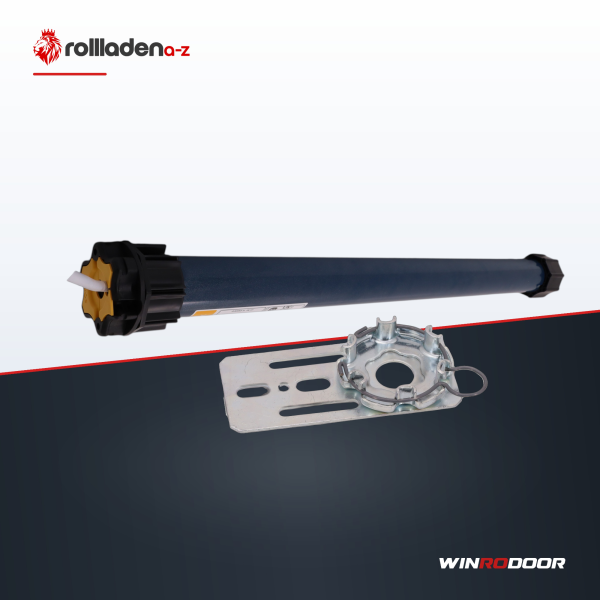

Lieferumfang

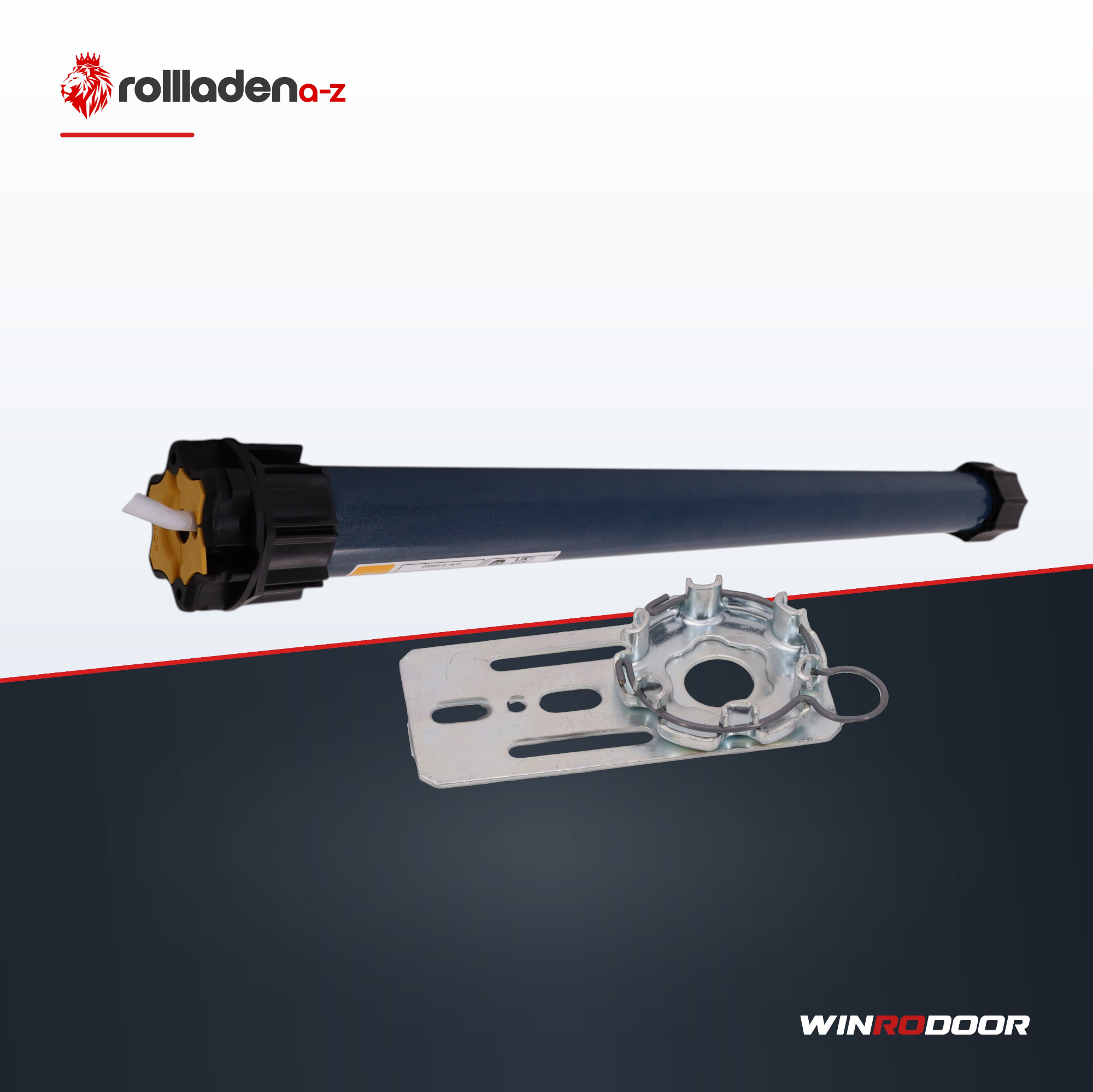

- Somfy Funk-Einsteckantrieb Oximo 50 io 15/17
- Adapter + Mitnehmer SW60
- Steckbares Anschlusskabel
- Montage- und Bedienungsanleitung
