Produktbeschreibung

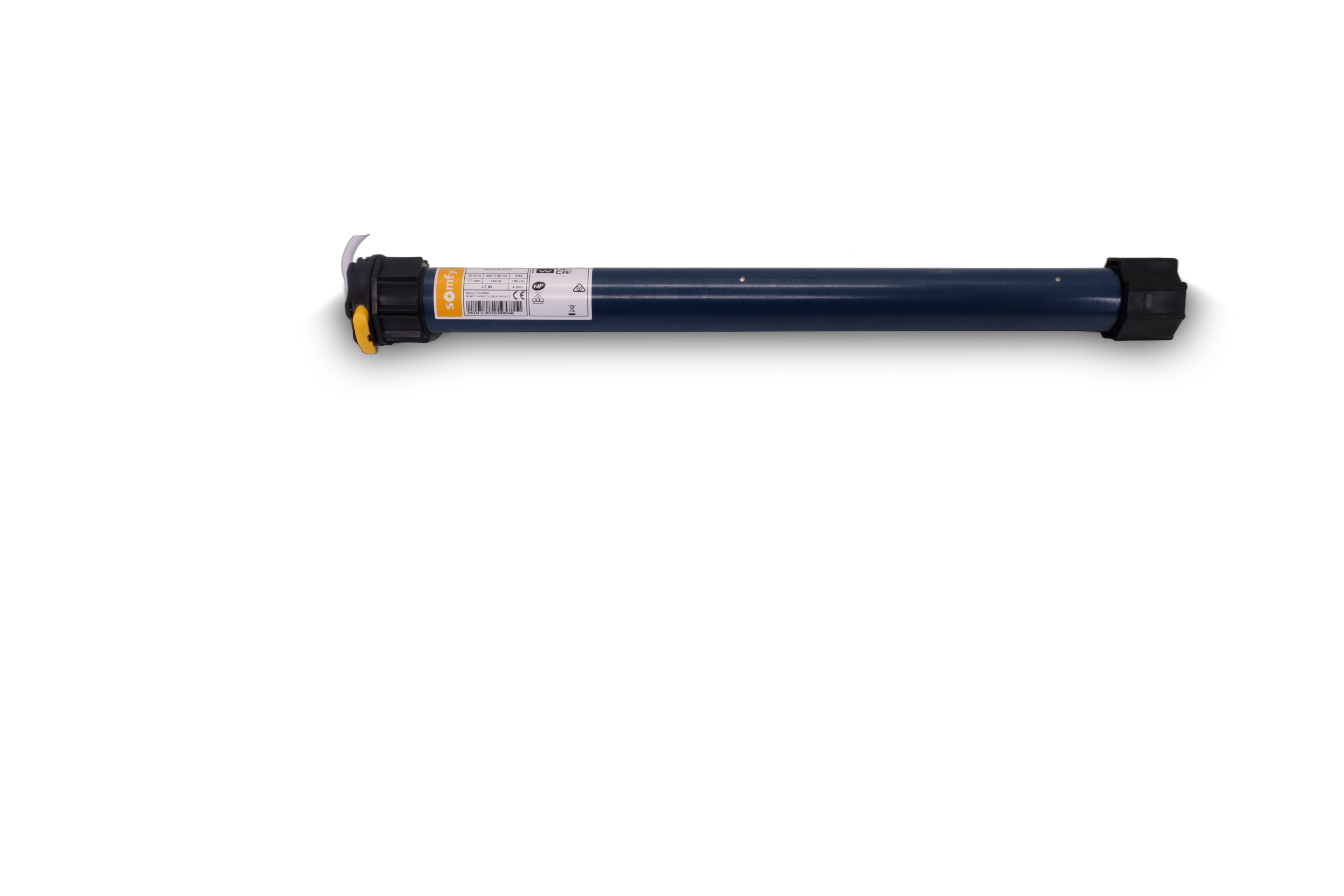

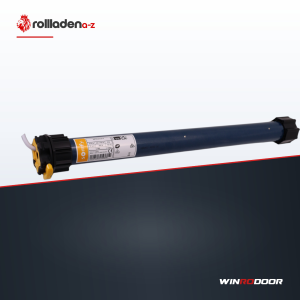

Der Somfy HiPro LT 50 Meteor 20/17 ist der Klassiker unter den Rollladenmotoren – millionenfach verbaut und der Maßstab für zuverlässige Rollladen-Automatisierung. Mit kräftigen 20 Nm hebt er auch große und schwere Rollladenpanzer bis ca. 50 kg – zum Beispiel breite Terrassentüren oder schwere Alu- und Holzpanzer.
Als HiPro-Antrieb bringt der Meteor alles mit, was Profis schätzen: steckbares Anschlusskabel für schnellen Service, gekapseltes Flüstergetriebe für leisen Lauf, Doppelscheibenbremse für punktgenaues Stoppen und einen integrierten Thermoschutz.
Die Endlagen werden über die Einstelltasten am Motorkopf eingestellt. Angesteuert wird der Motor klassisch über Schalter oder Taster – robust, langlebig und wartungsfrei.

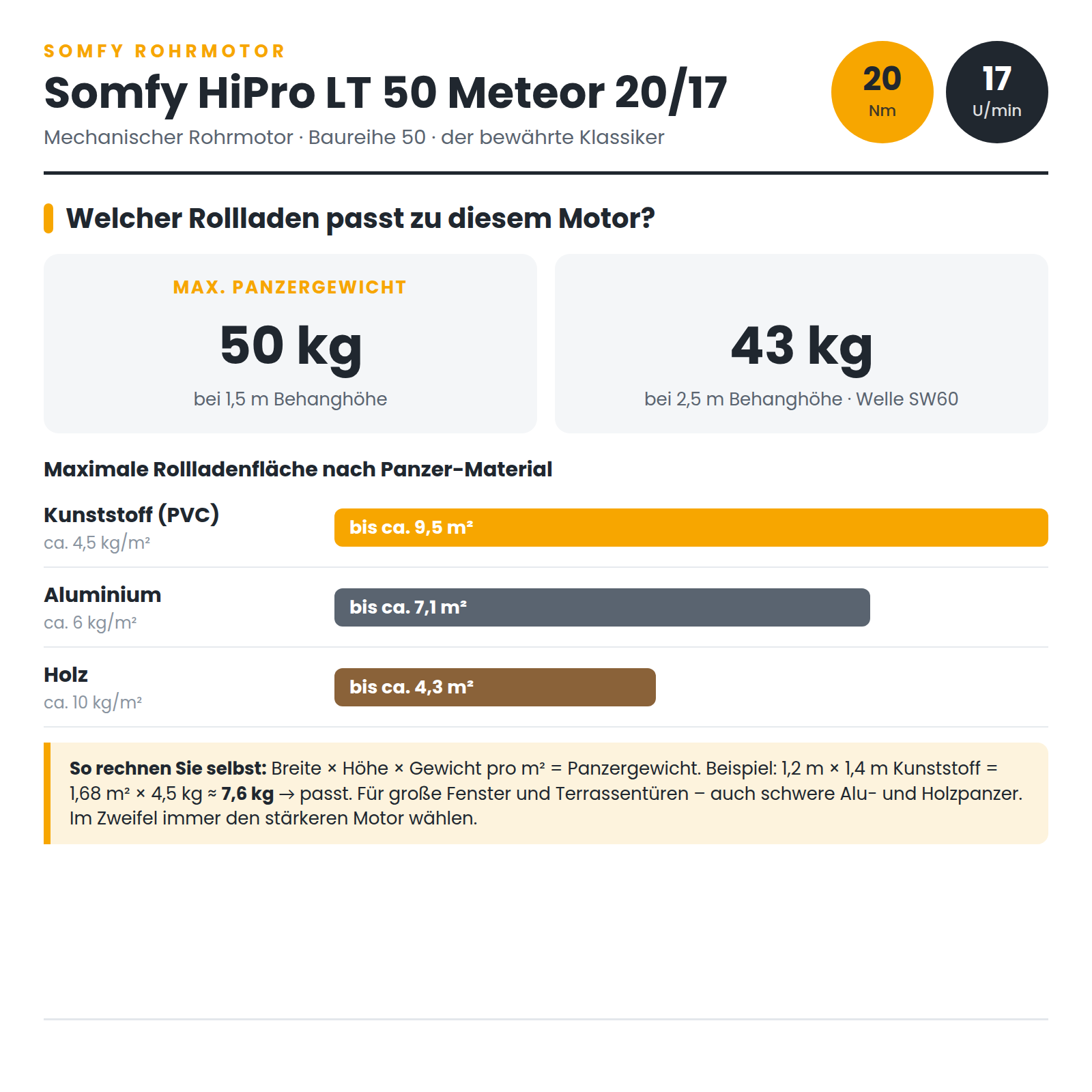

Welcher Rollladen passt zu diesem Motor?
Der Somfy HiPro LT 50 Meteor 20/17 hebt Rollladenpanzer bis ca. 50 kg (bei 1,5 m Behanghöhe) bzw. ca. 43 kg (bei 2,5 m Behanghöhe, Welle SW60).
| Panzer-Material | Gewicht pro m² | max. Rollladenfläche |
|---|---|---|
| Kunststoff (PVC) | ca. 4,5 kg/m² | bis ca. 9,5 m² |
| Aluminium | ca. 6 kg/m² | bis ca. 7,1 m² |
| Holz | ca. 10 kg/m² | bis ca. 4,3 m² |
So rechnen Sie selbst: Breite × Höhe × Gewicht pro m² = Panzergewicht. Beispiel: 1,2 m × 1,4 m Kunststoff = 1,68 m² × 4,5 kg ≈ 7,6 kg. Für große Fenster und Terrassentüren – auch schwere Alu- und Holzpanzer. Im Zweifel immer den stärkeren Motor wählen.

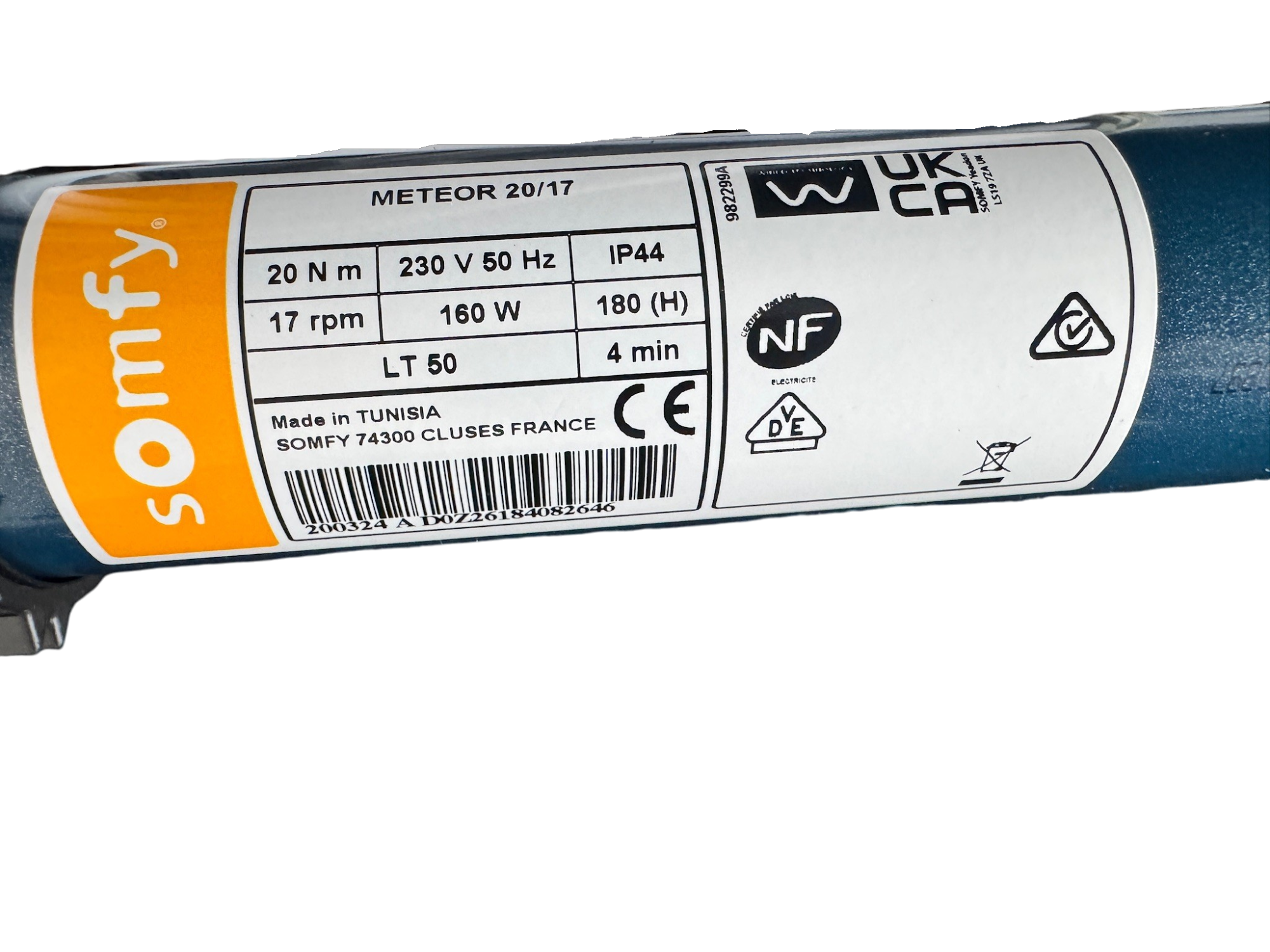

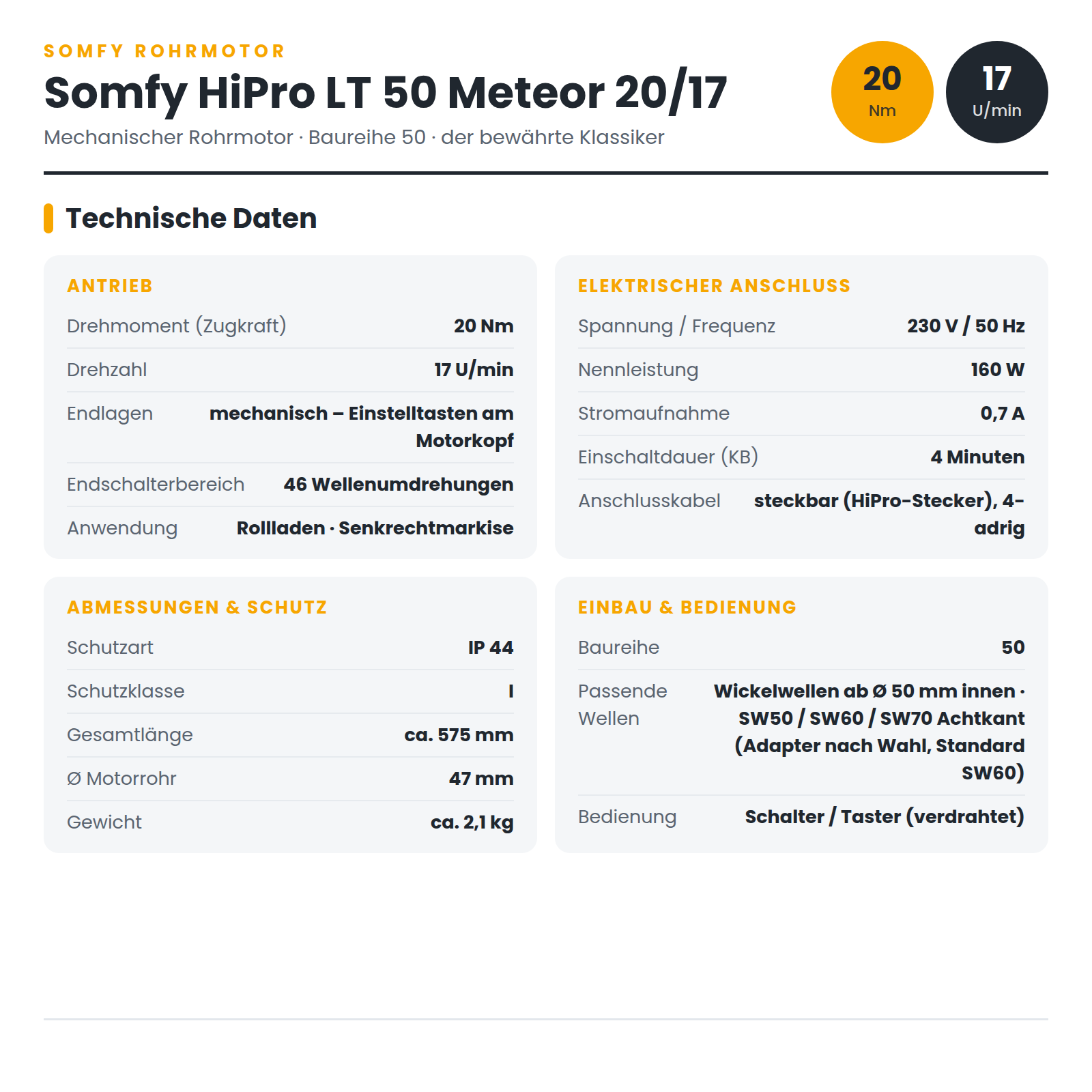

Technische Daten
| Drehmoment | 20 Nm |
| Drehzahl | 17 U/min |
| Zugleistung (max. Panzergewicht) | ca. 50 kg bei 1,5 m / ca. 43 kg bei 2,5 m Behanghöhe (Welle SW60) |
| Endlagen | mechanisch – Einstelltasten am Motorkopf |
| Endschalterbereich | 46 Wellenumdrehungen |
| Spannung / Frequenz | 230 V / 50 Hz |
| Nennleistung | 160 W |
| Stromaufnahme | 0,7 A |
| Einschaltdauer (KB) | 4 Minuten |
| Anschlusskabel | steckbar (HiPro-Stecker), 4-adrig |
| Schutzart | IP 44 |
| Schutzklasse | I |

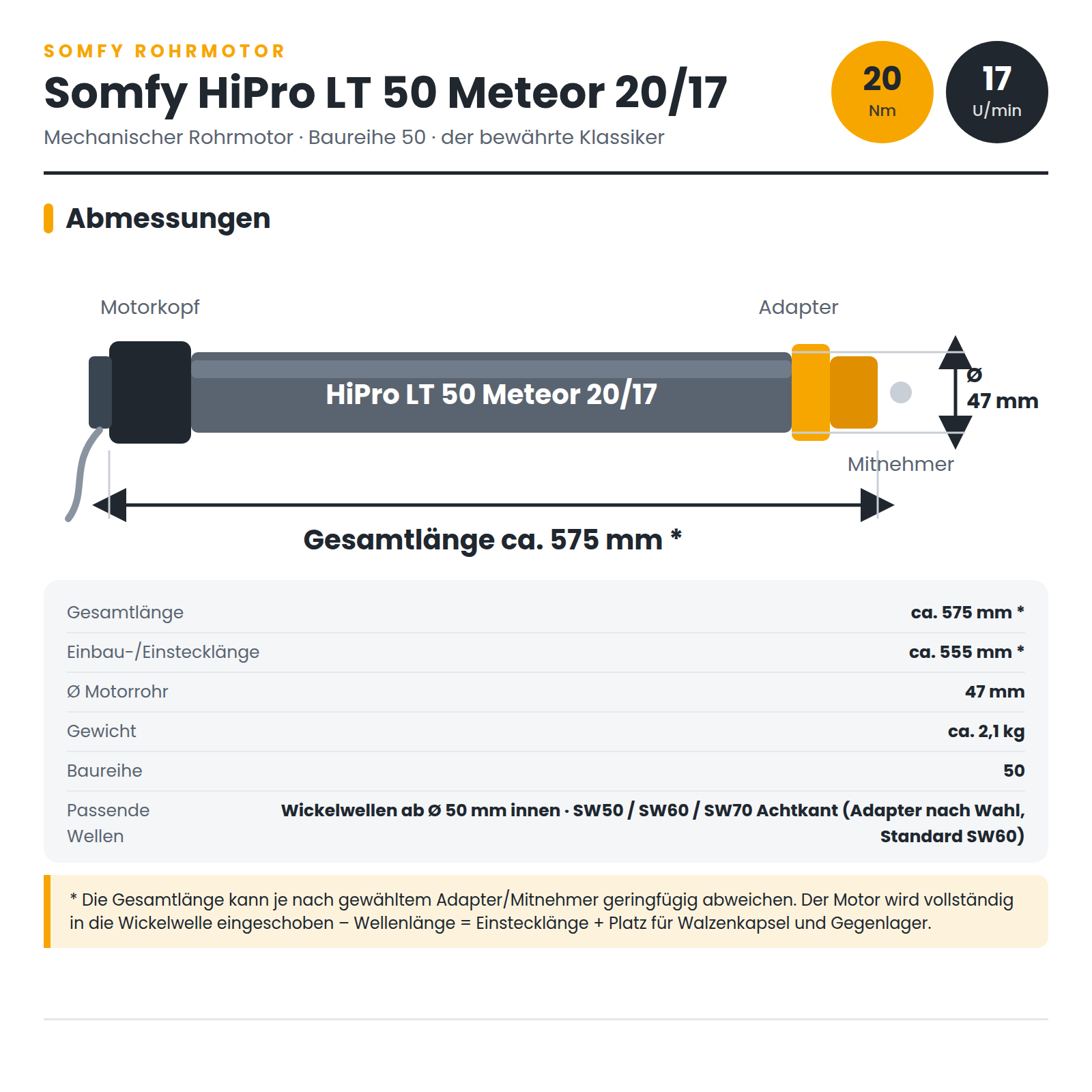

| Gesamtlänge | ca. 575 mm * |
| Einbau-/Einstecklänge | ca. 555 mm * |
| Ø Motorrohr | 47 mm |
| Gewicht | ca. 2,1 kg |
| Baureihe | 50 |
| Passende Wellen | Wickelwellen ab Ø 50 mm innen · SW50 / SW60 / SW70 Achtkant (Adapter nach Wahl, Standard SW60) |
| Anwendung | Rollladen · Senkrechtmarkise |
* Gesamtlänge je nach gewähltem Adapter/Mitnehmer geringfügig abweichend.
Bedienung / Steuerung
Verdrahtet über Schalter/Taster (Auf/Ab). Wichtig: 1 Motor = 1 Schaltstelle, keine Doppeltaster.

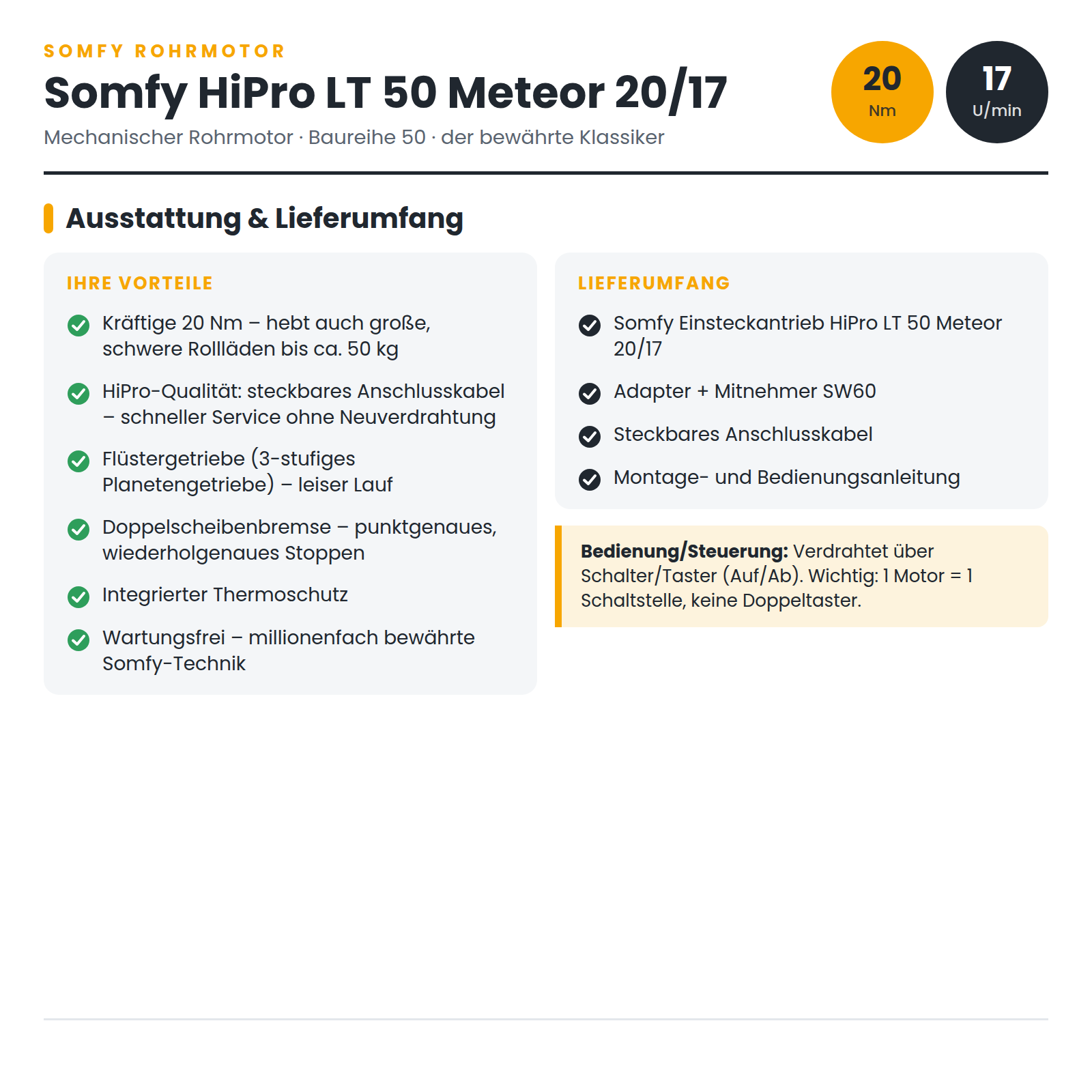

Lieferumfang

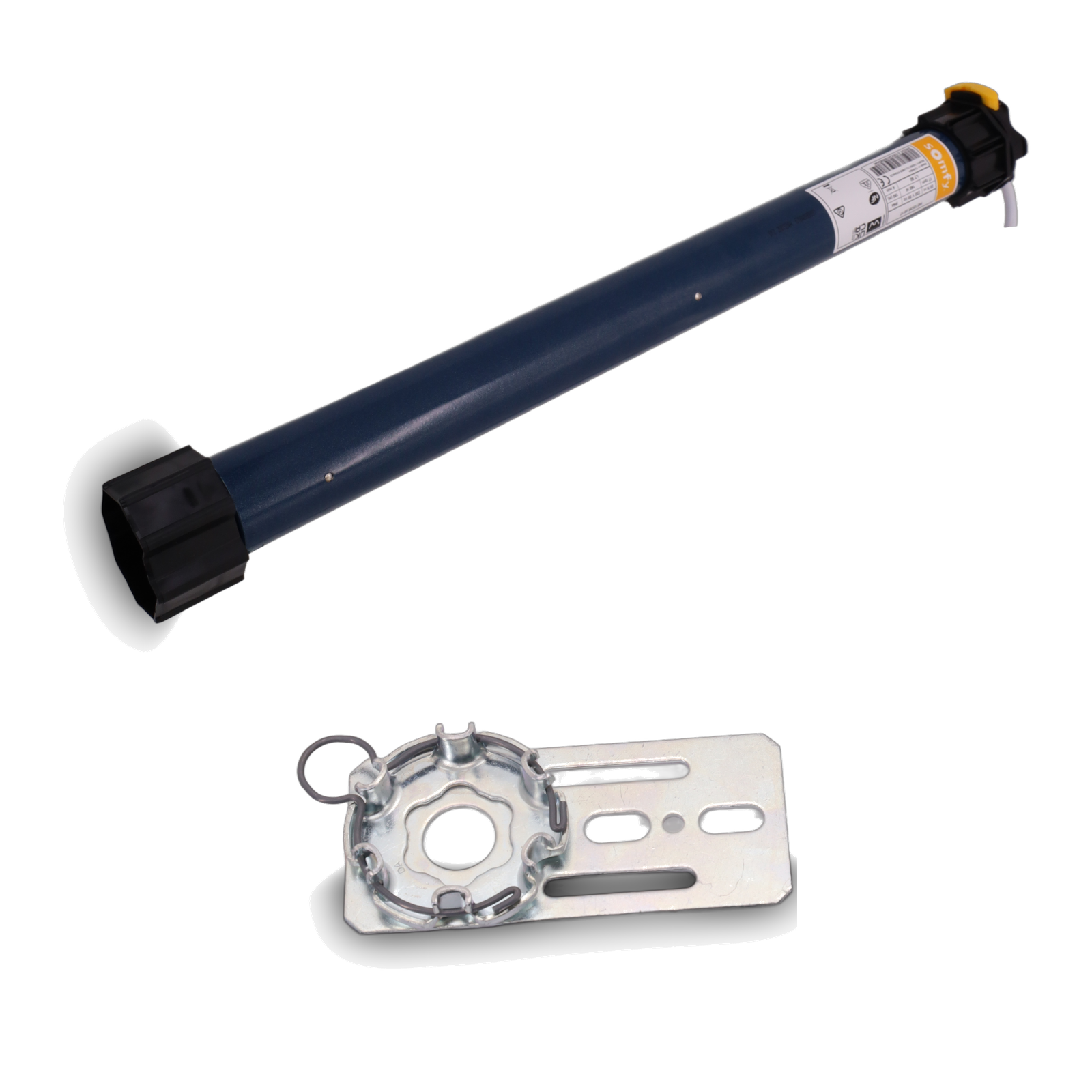

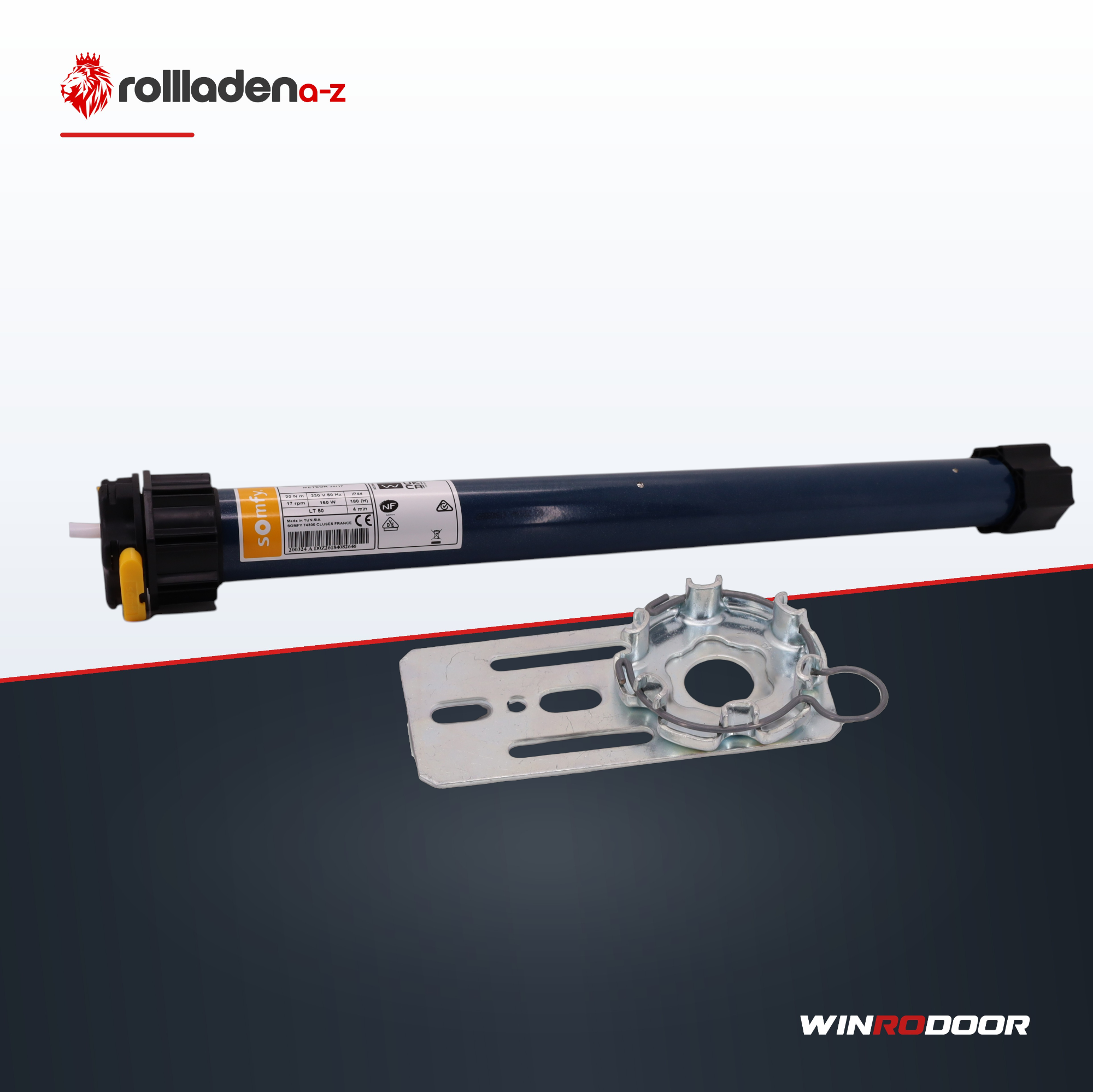

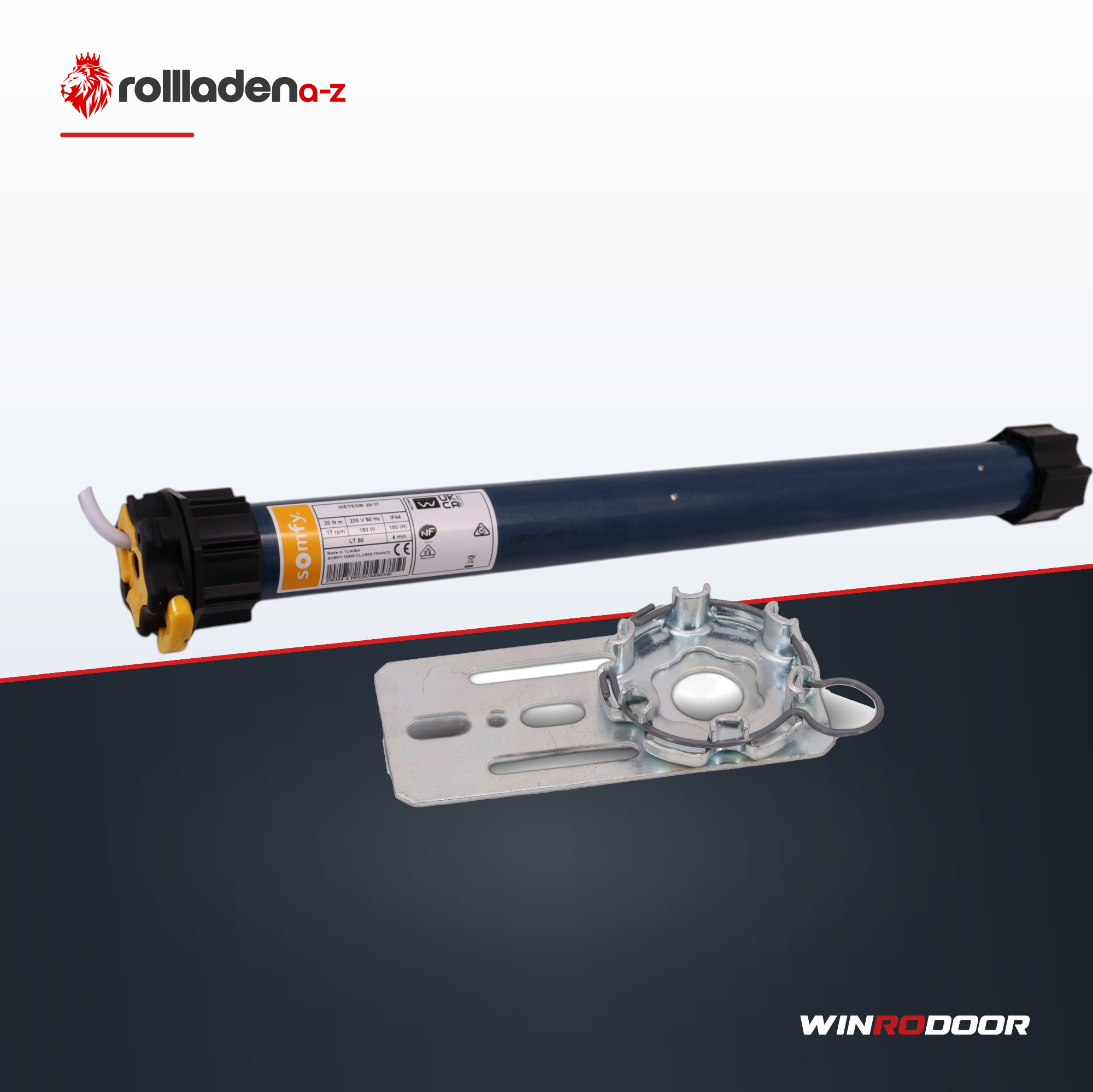

- Somfy Einsteckantrieb HiPro LT 50 Meteor 20/17
- Adapter + Mitnehmer SW60
- Steckbares Anschlusskabel
- Montage- und Bedienungsanleitung
