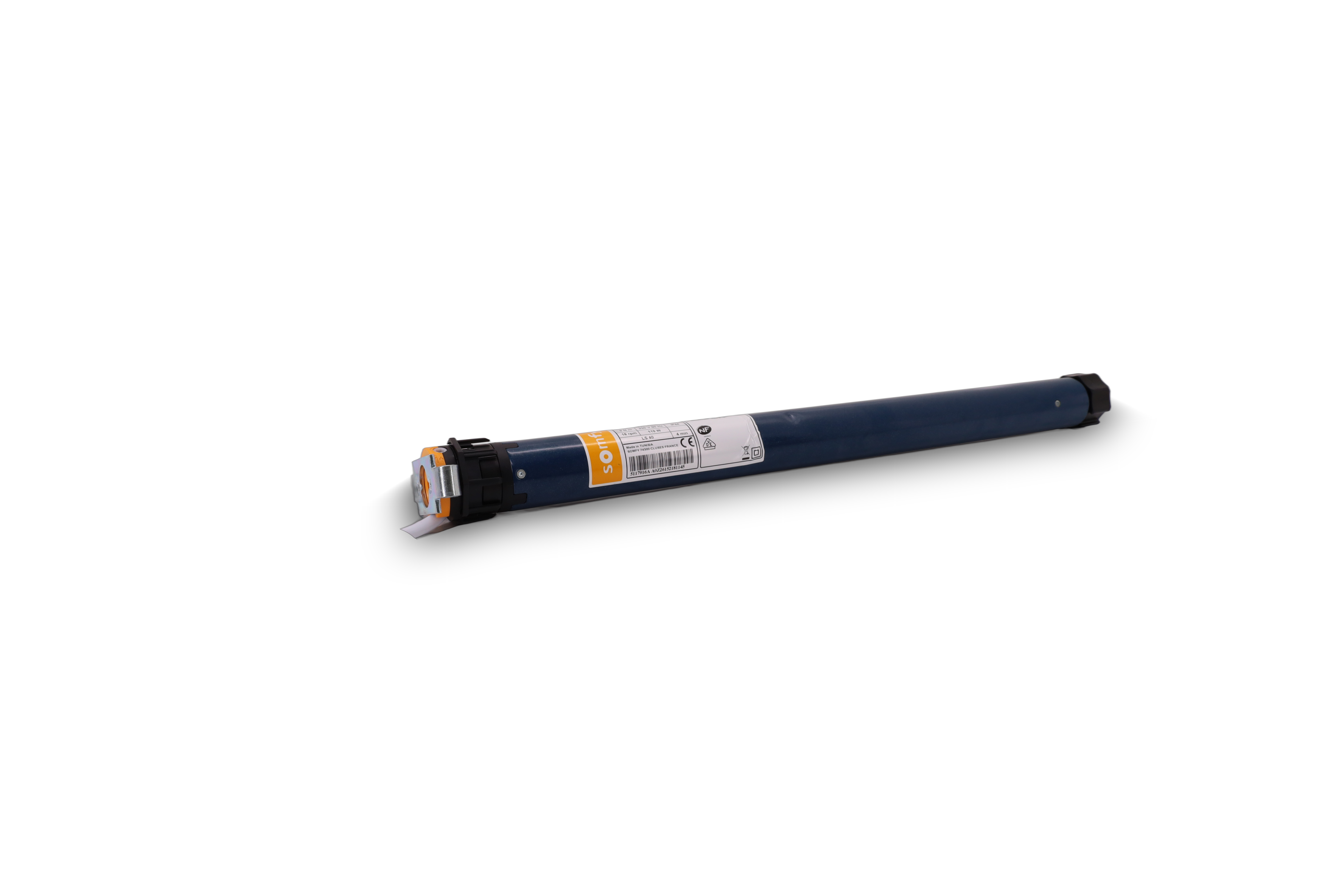

Produktbeschreibung

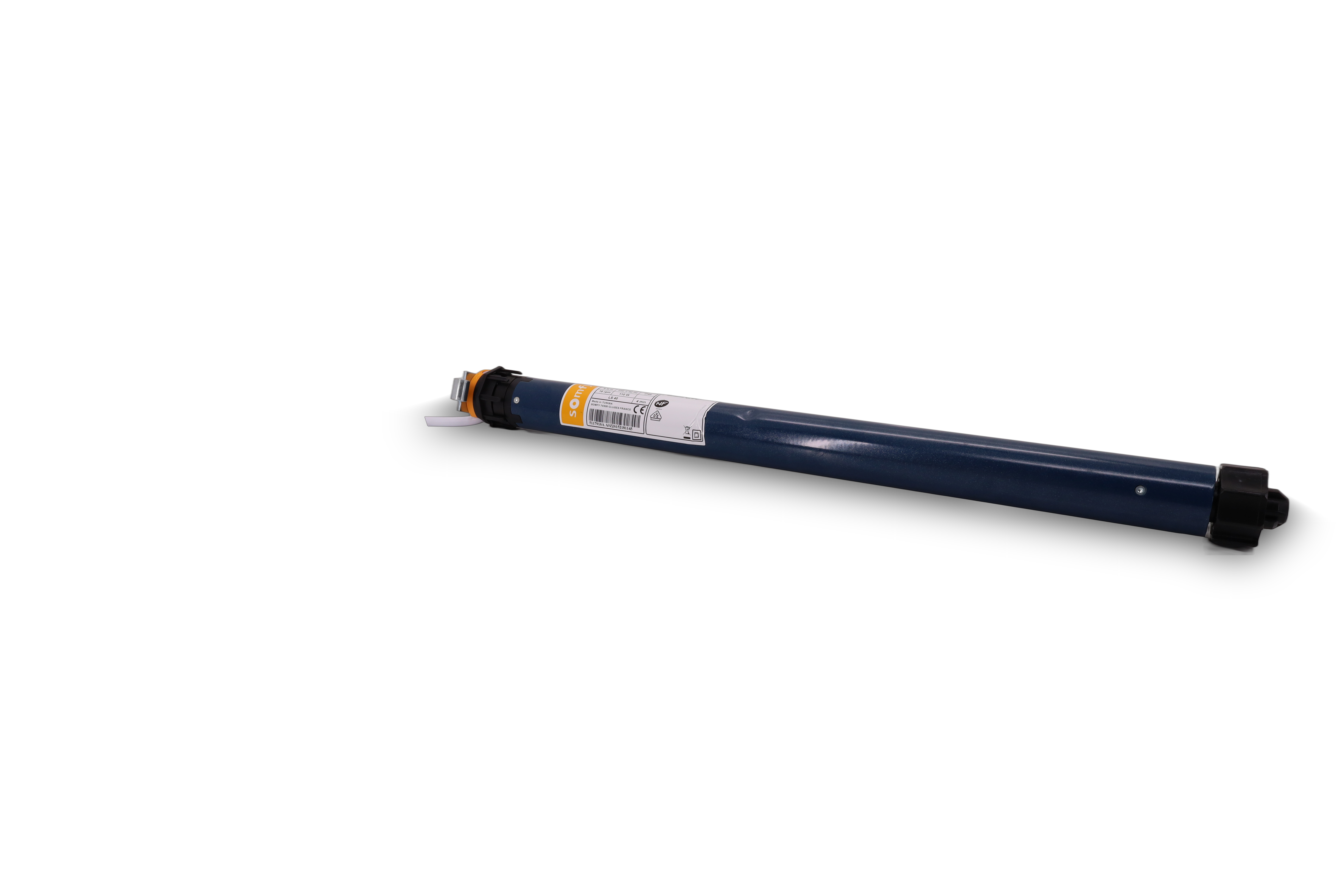

Der Somfy LS 40 9/16 ist der bewährte Mini-Rohrmotor für Rollläden mit kleiner Wickelwelle ab 40 mm. Mit 9 Nm Drehmoment hebt er Rollladenpanzer bis ca. 24 kg – und passt dank seiner kompakten Baureihe 40 auch in schmale Rollladenkästen, in denen größere Motoren keinen Platz finden.

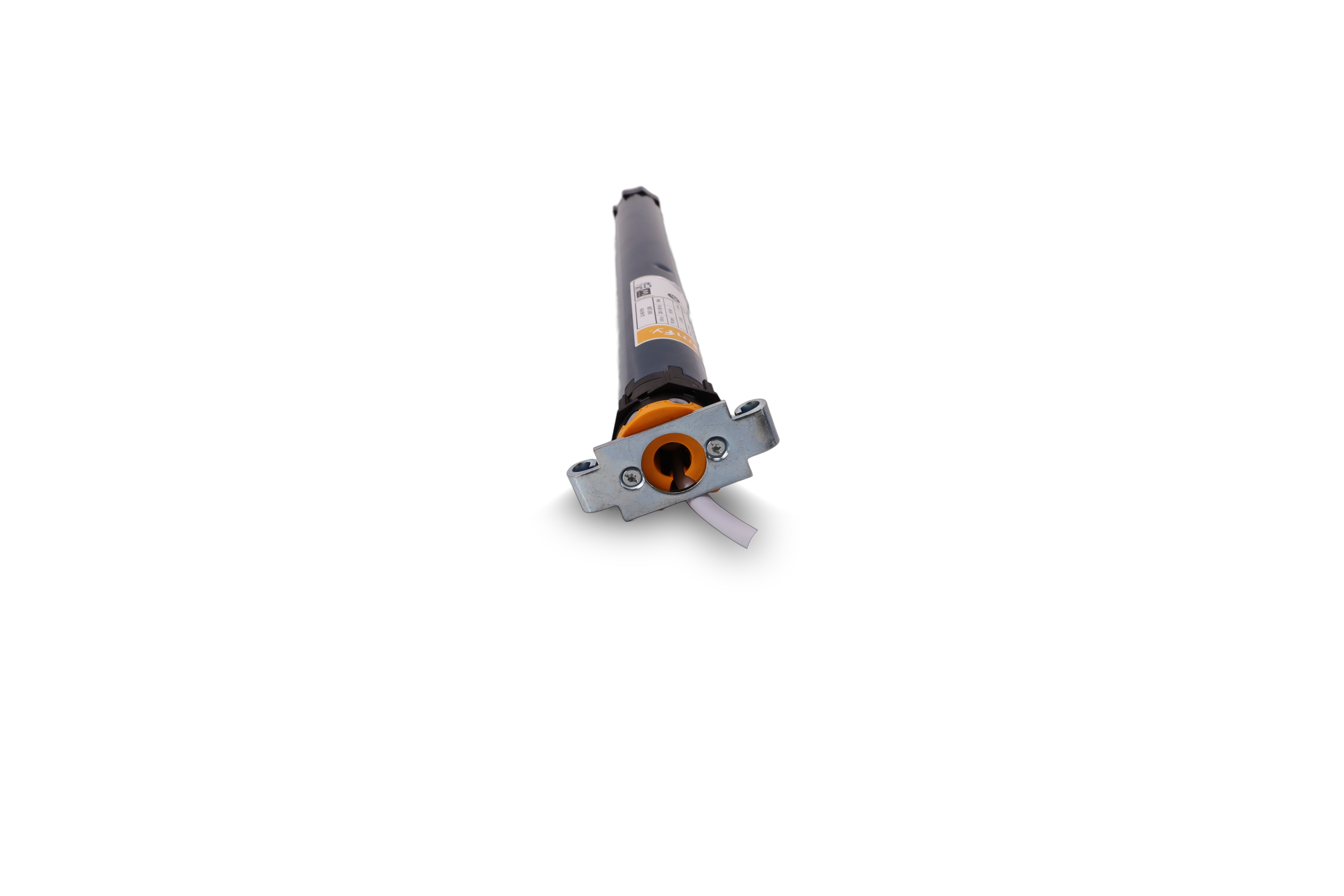

Die Endlagen werden klassisch mechanisch über zwei Inbusschrauben am Motorkopf eingestellt – einfach, robust und millionenfach bewährt. Das gekapselte Flüstergetriebe sorgt für einen leisen Lauf, die Doppelscheibenbremse stoppt den Rollladen punktgenau in der eingestellten Position.
Ideal als Ersatzmotor bei der Modernisierung: alten Gurtwickler raus, LS 40 in die bestehende Welle, Schalter oder Taster anschließen – fertig. Der Motor eignet sich für Rollläden und Senkrechtmarkisen.

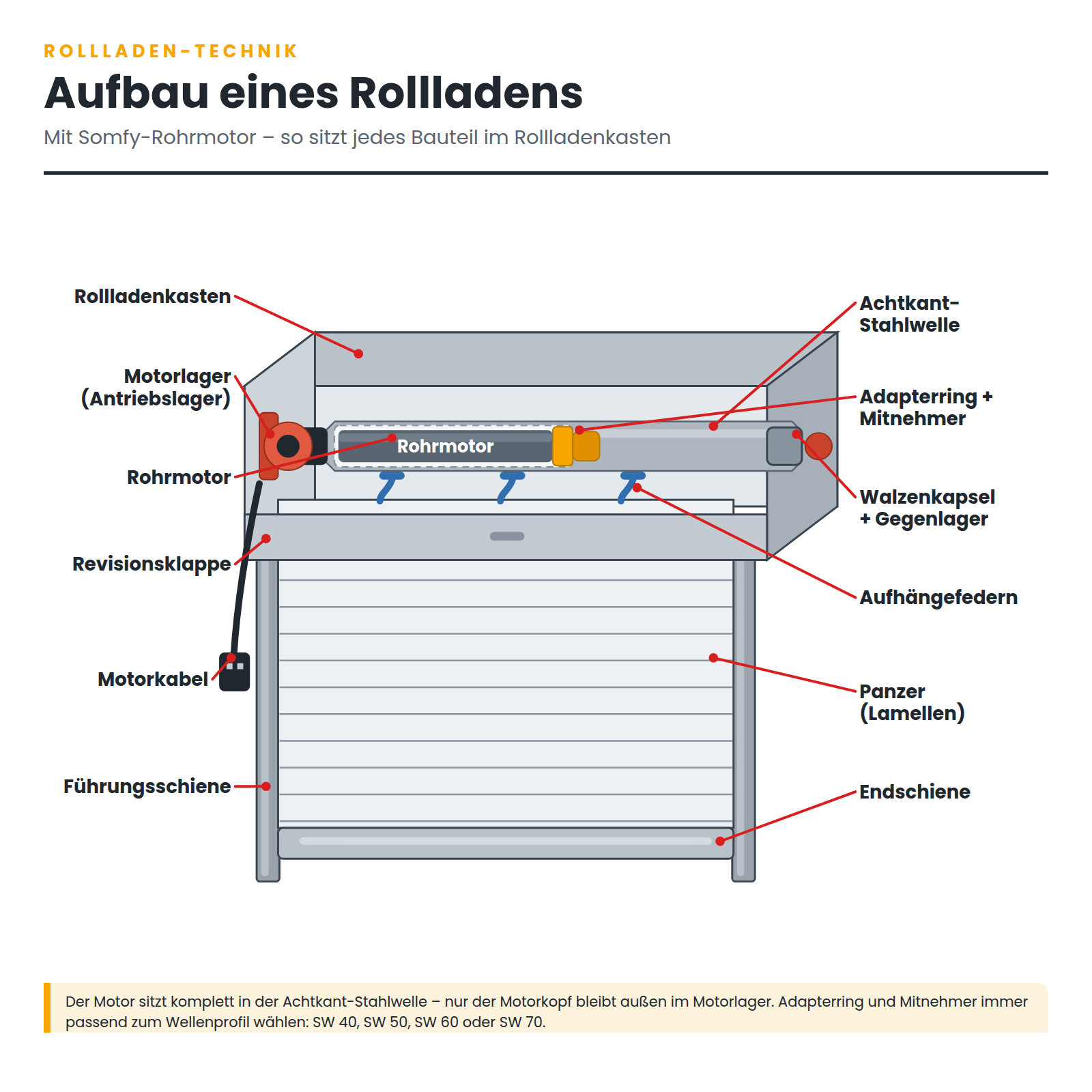

Welcher Rollladen passt zu diesem Motor?
Der Somfy LS 40 9/16 hebt Rollladenpanzer bis ca. 24 kg (bei 1,5 m Behanghöhe) bzw. ca. 20 kg (bei 2,5 m Behanghöhe, Welle SW40).

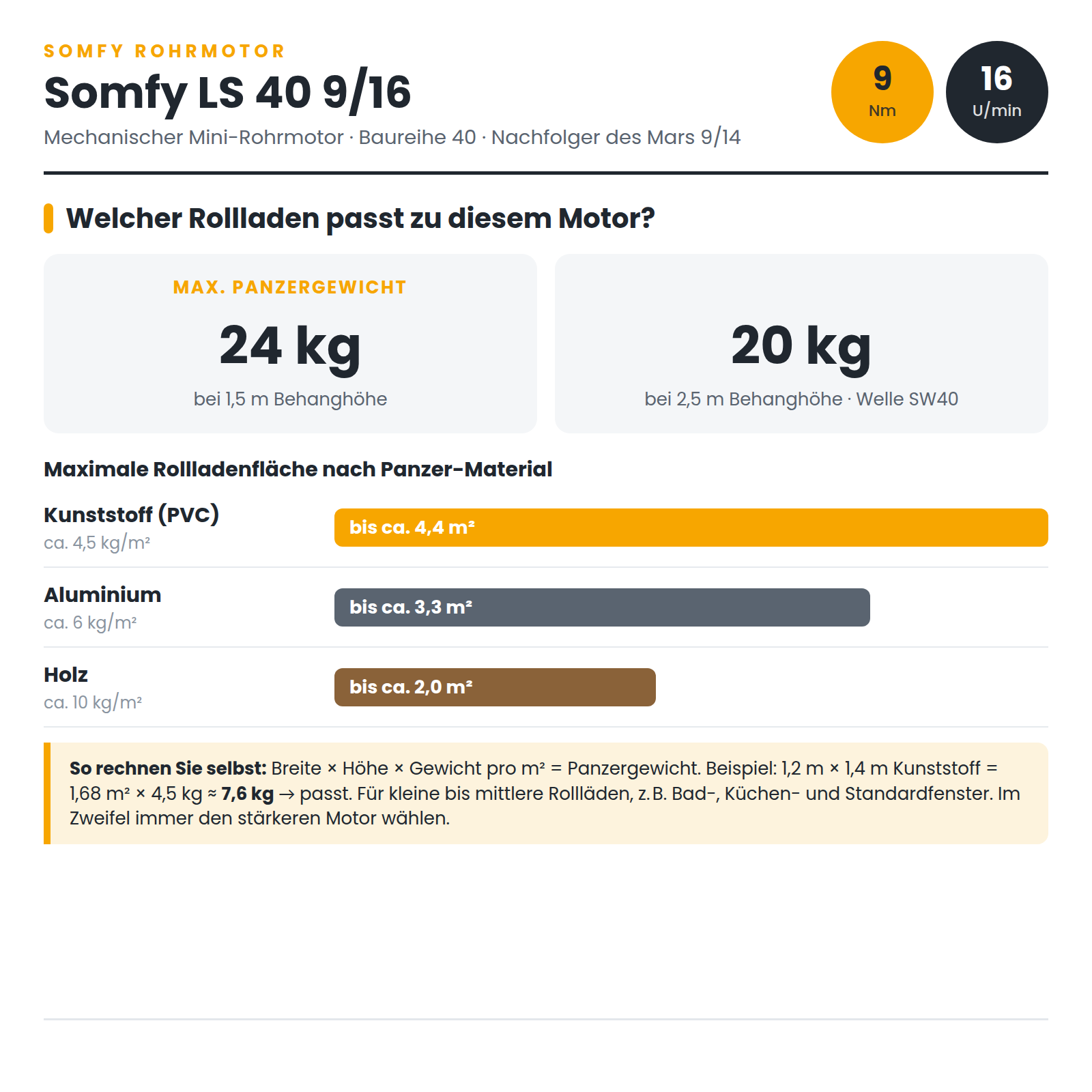

| Panzer-Material | Gewicht pro m² | max. Rollladenfläche |
|---|---|---|
| Kunststoff (PVC) | ca. 4,5 kg/m² | bis ca. 4,4 m² |
| Aluminium | ca. 6 kg/m² | bis ca. 3,3 m² |
| Holz | ca. 10 kg/m² | bis ca. 2,0 m² |
So rechnen Sie selbst: Breite × Höhe × Gewicht pro m² = Panzergewicht. Beispiel: 1,2 m × 1,4 m Kunststoff = 1,68 m² × 4,5 kg ≈ 7,6 kg. Für kleine bis mittlere Rollläden, z. B. Bad-, Küchen- und Standardfenster. Im Zweifel immer den stärkeren Motor wählen.

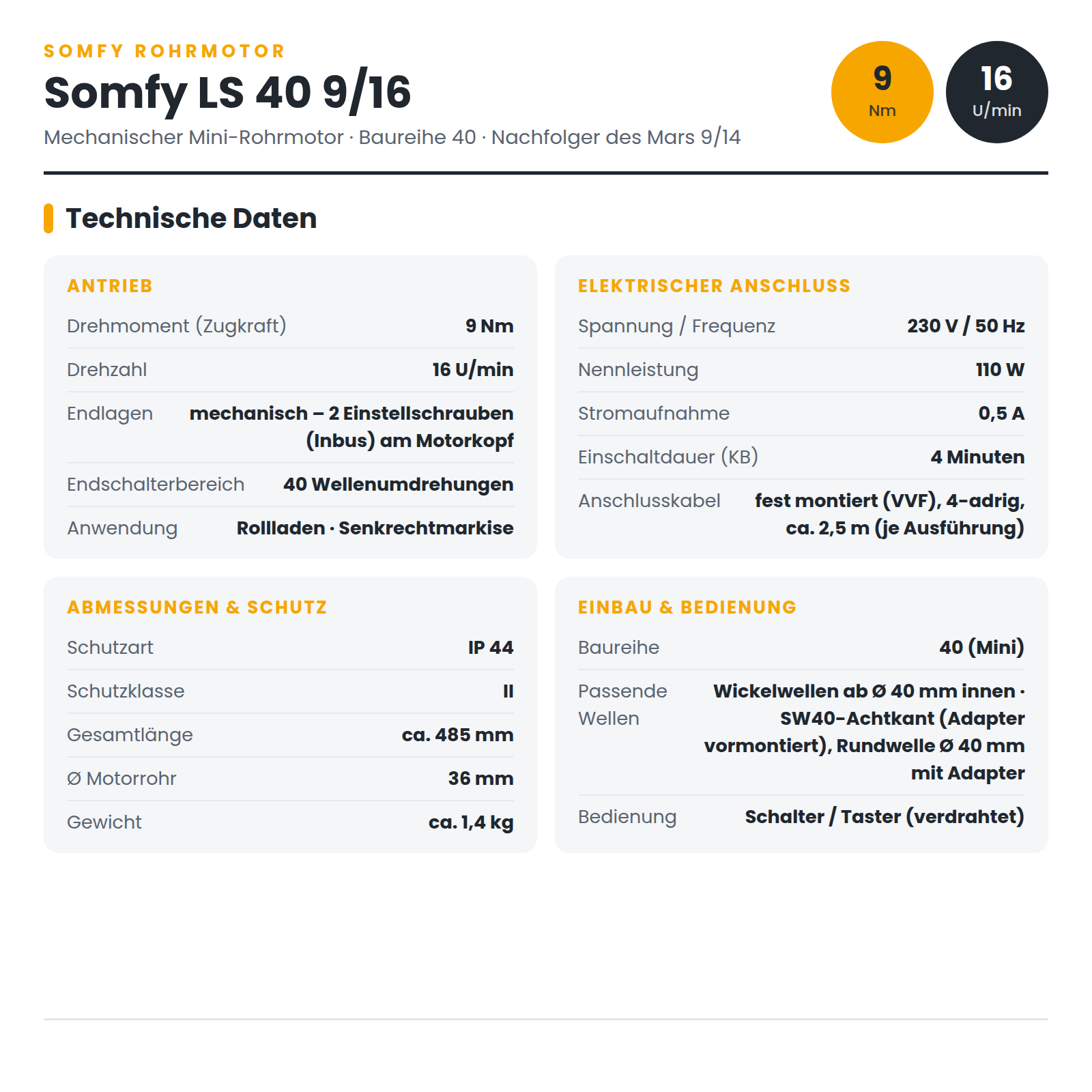

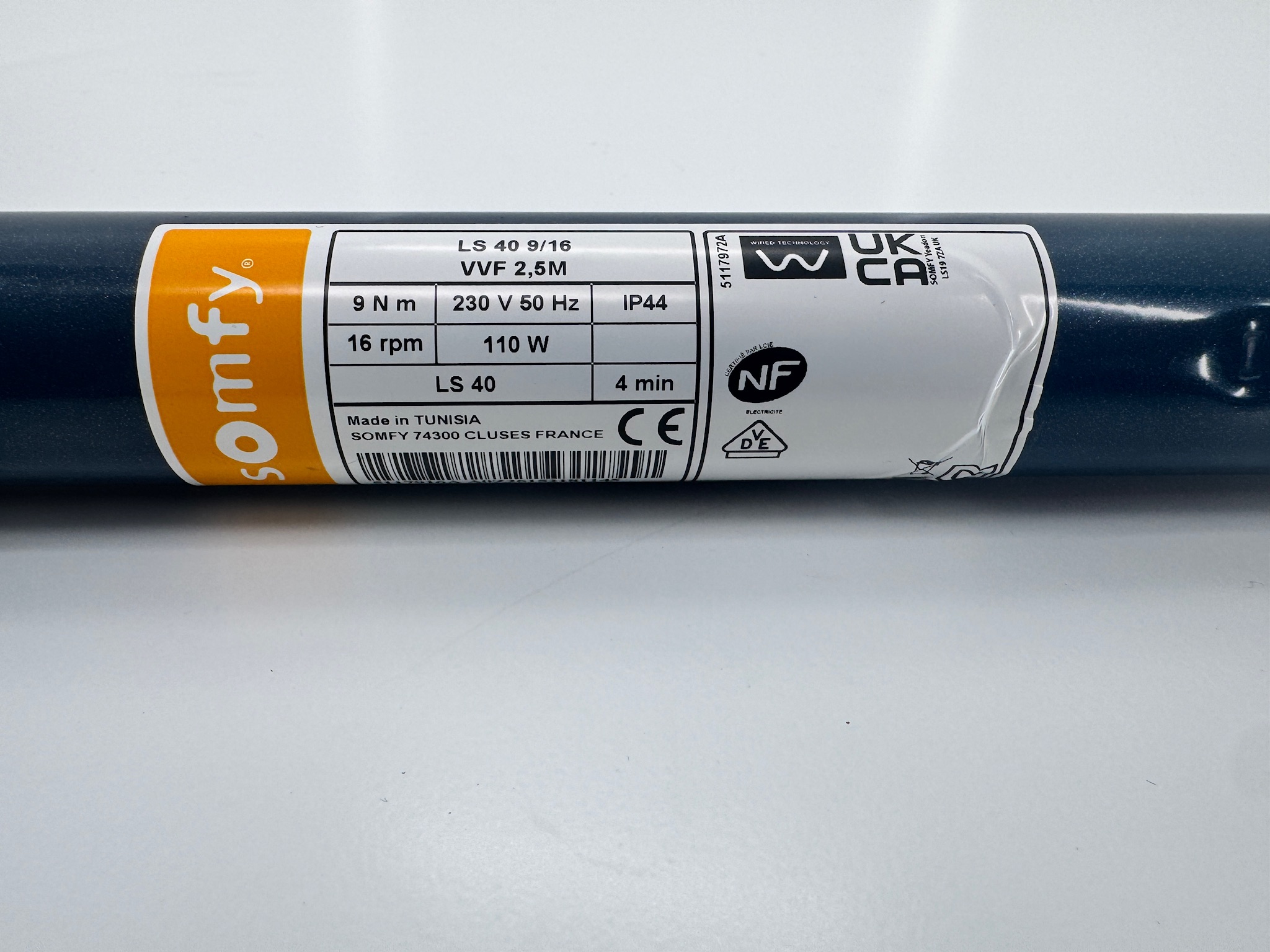

Technische Daten
| Drehmoment | 9 Nm |
| Drehzahl | 16 U/min |
| Zugleistung (max. Panzergewicht) | ca. 24 kg bei 1,5 m / ca. 20 kg bei 2,5 m Behanghöhe (Welle SW40) |
| Endlagen | mechanisch – 2 Einstellschrauben (Inbus) am Motorkopf |
| Endschalterbereich | 40 Wellenumdrehungen |
| Spannung / Frequenz | 230 V / 50 Hz |
| Nennleistung | 110 W |
| Stromaufnahme | 0,5 A |
| Einschaltdauer (KB) | 4 Minuten |
| Anschlusskabel | fest montiert (VVF), 4-adrig, ca. 2,5 m (je Ausführung) |
| Schutzart | IP 44 |
| Schutzklasse | II |

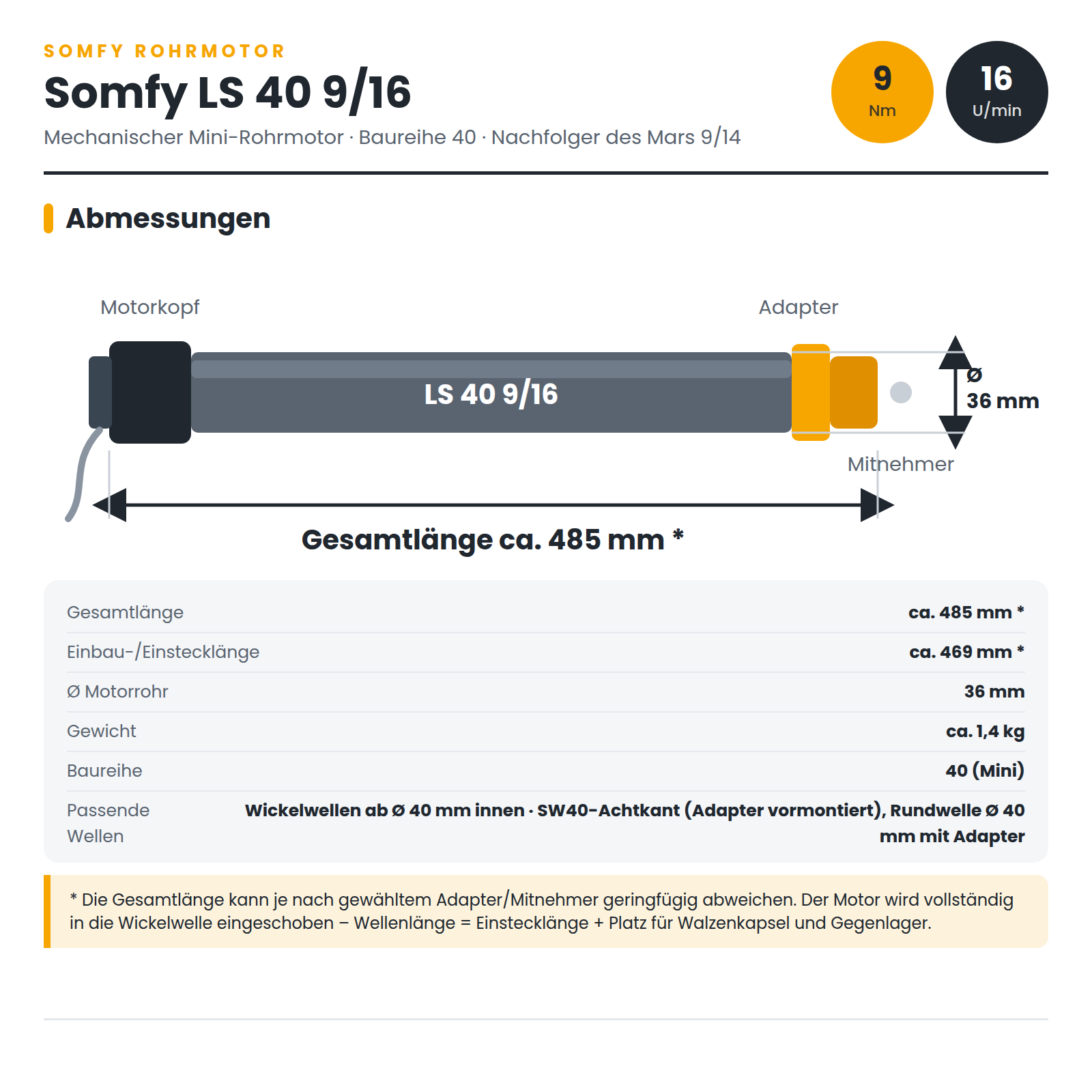

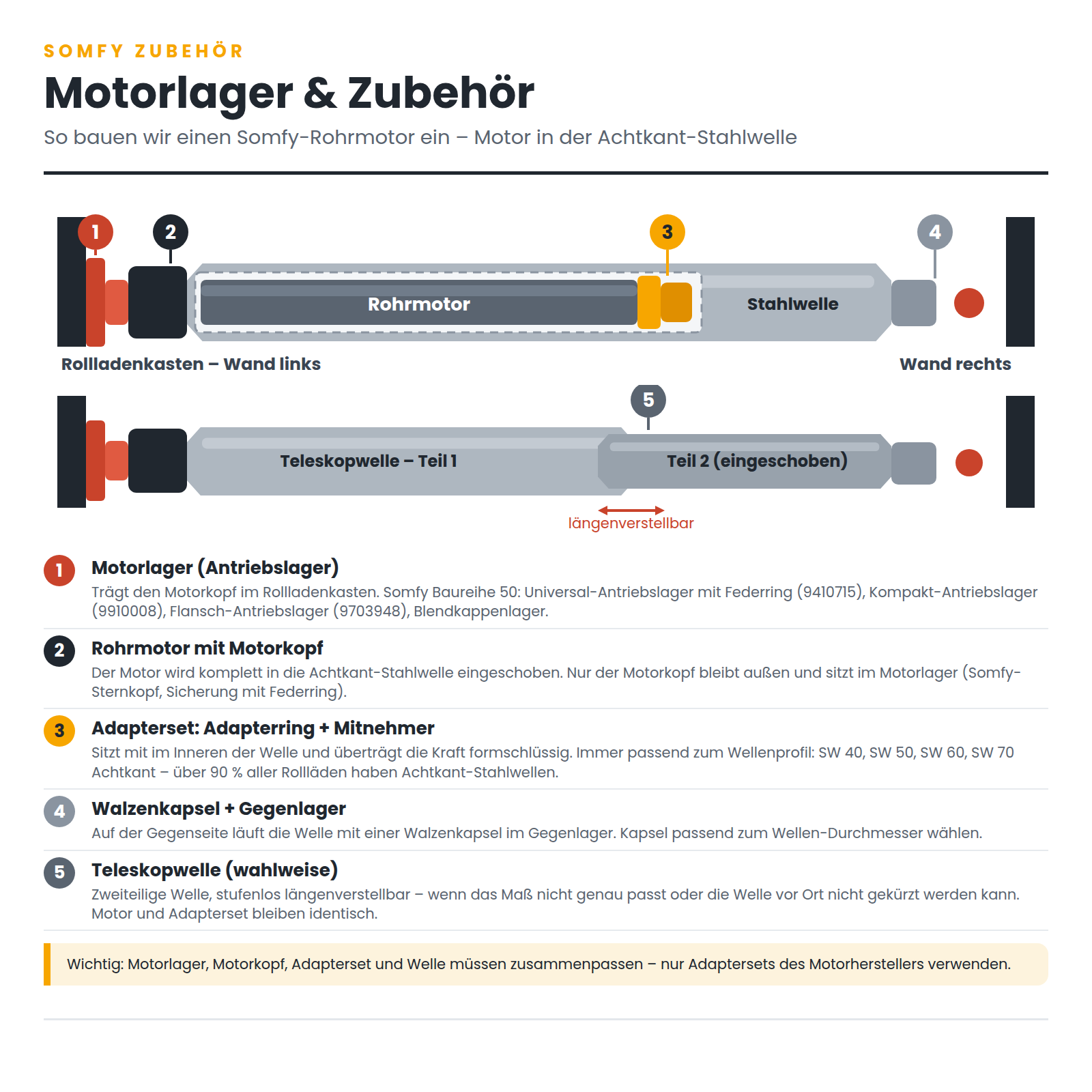

| Gesamtlänge | ca. 485 mm * |
| Einbau-/Einstecklänge | ca. 469 mm * |
| Ø Motorrohr | 36 mm |
| Gewicht | ca. 1,4 kg |
| Baureihe | 40 (Mini) |
| Passende Wellen | Wickelwellen ab Ø 40 mm innen · SW40-Achtkant (Adapter vormontiert), Rundwelle Ø 40 mm mit Adapter |
| Anwendung | Rollladen · Senkrechtmarkise |
* Gesamtlänge je nach gewähltem Adapter/Mitnehmer geringfügig abweichend.
Bedienung / Steuerung
Verdrahtet über Schalter/Taster (Auf/Ab). Wichtig: 1 Motor = 1 Schaltstelle, keine Doppeltaster.

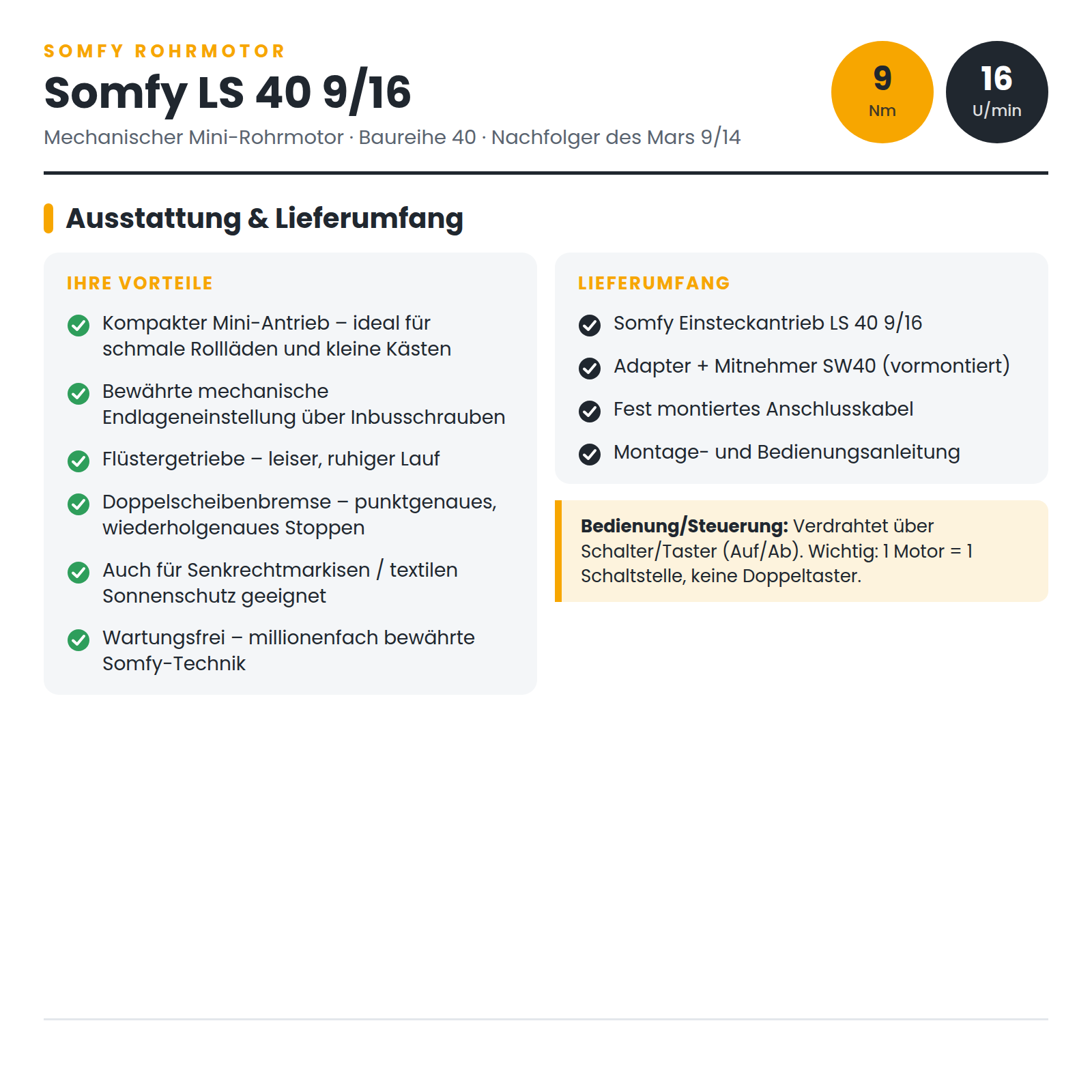

Lieferumfang

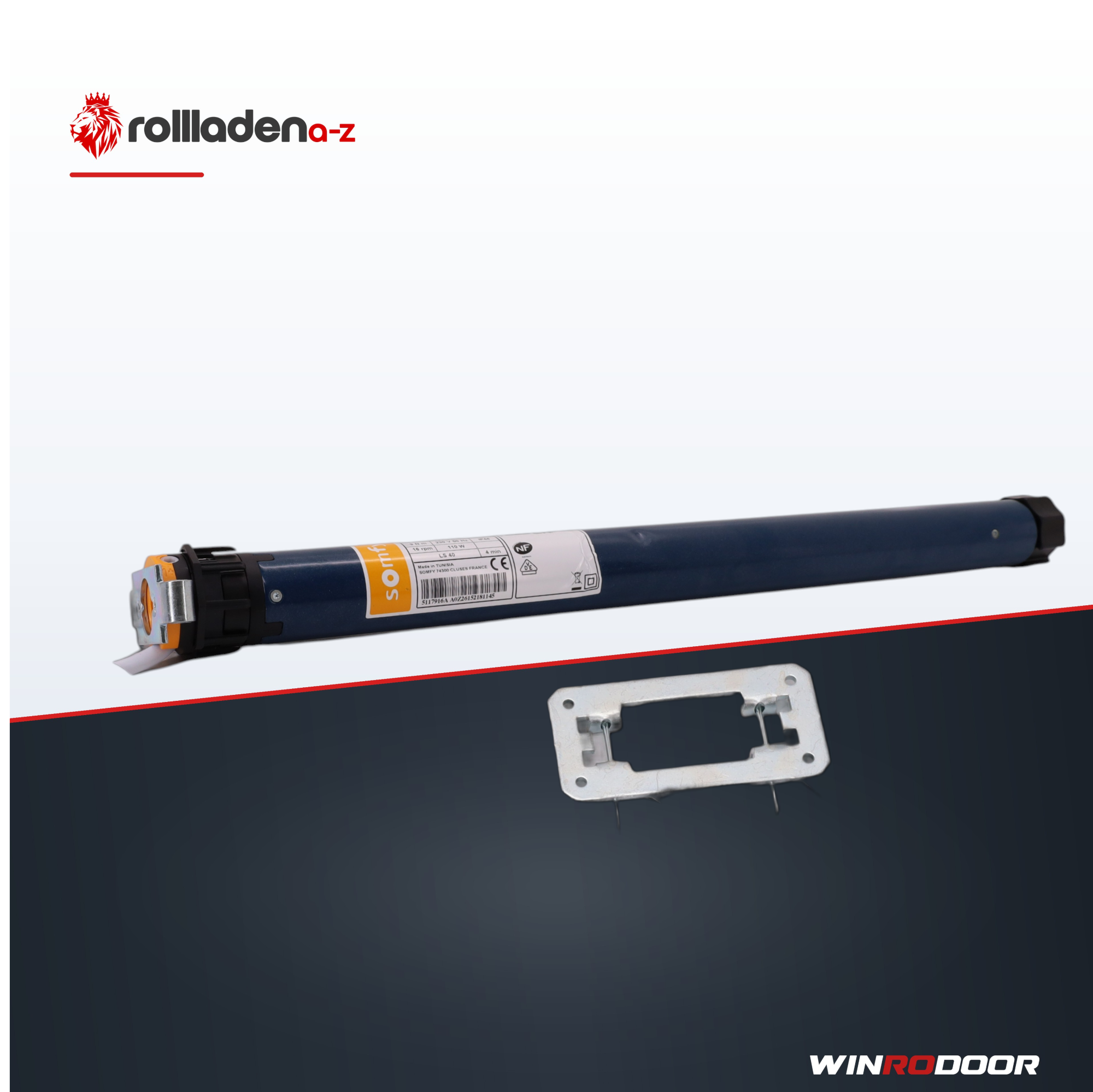

- Somfy Einsteckantrieb LS 40 9/16

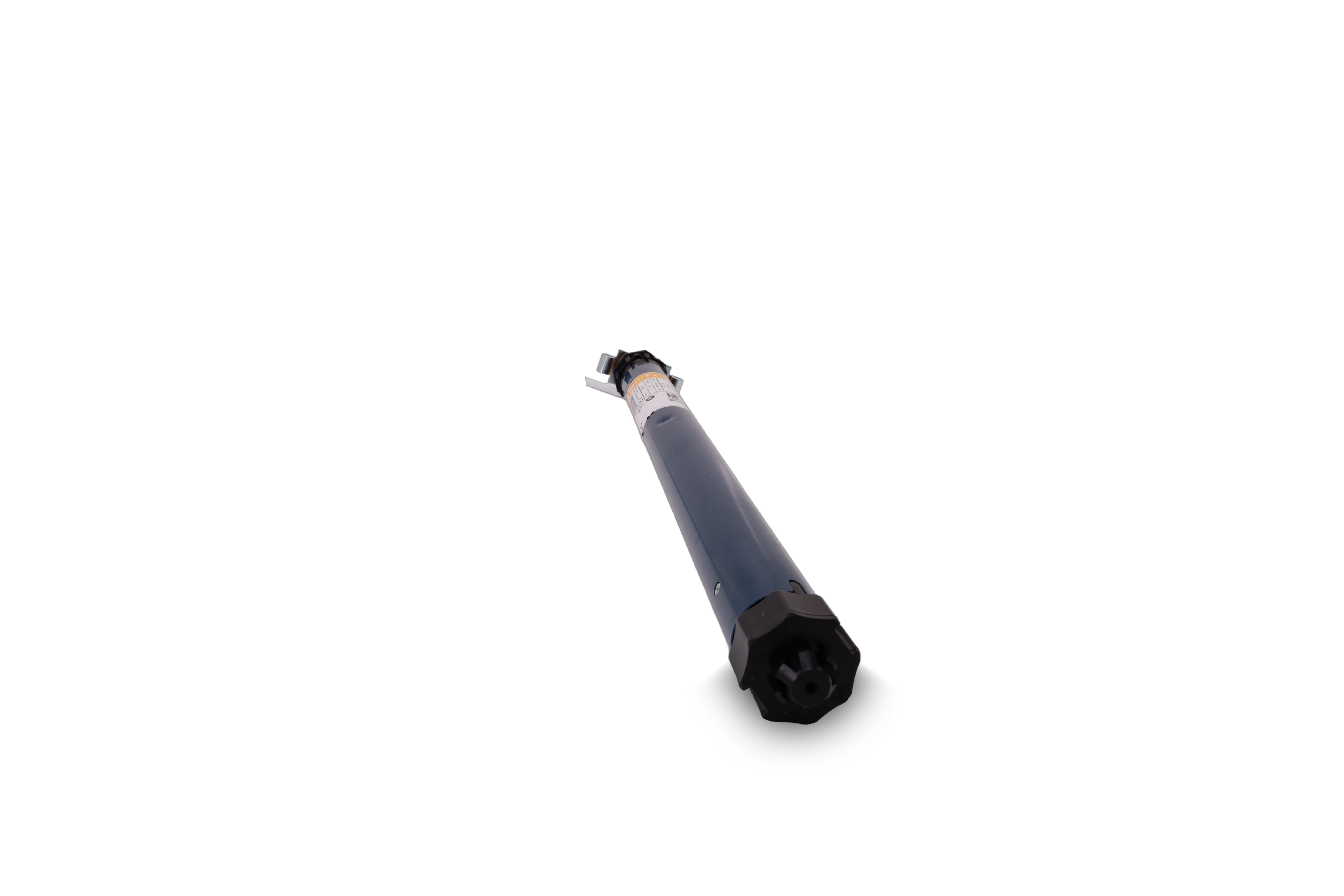

- Adapter + Mitnehmer SW40 (vormontiert)
- Fest montiertes Anschlusskabel
- Montage- und Bedienungsanleitung
